17层温泉酒店空调通风设计全套CAD施工图纸(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店,娱乐,餐饮,其他
• 建筑高度：高层建筑
• 建筑面积：41152平方米
• 地上层数：17层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统,空气-水系统
• 水系统：复式泵,变流量,同程式,异程式
• 送风方式：侧面送风,散流器送风,其他
• 节点大样：集分水器
• 项目地址：福建

附件详情

• 暖通空调设计说明
• 暖通空调施工说明
• 图例

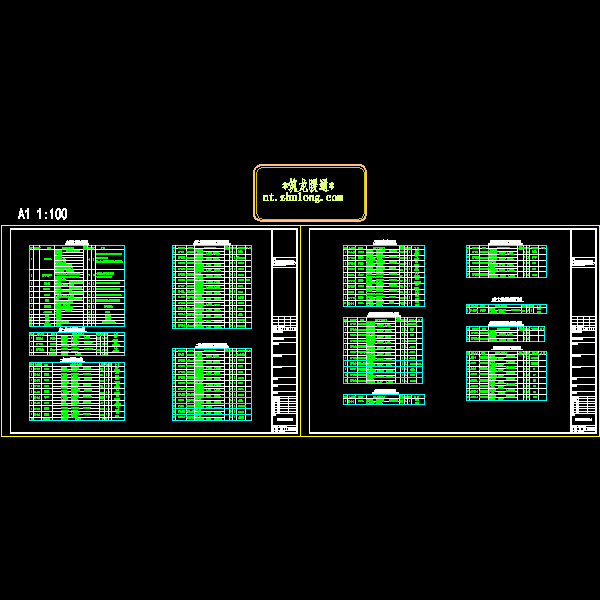

• 主要设备材料表
• 空调及通风系统平面图
• 屋面层通风系统平面图
• 排烟系统平面图
• 机械加压送风系统图
• 排烟系统图
• 空调水系统平面图
• 冷冻机房制冷系统原理图
• 冷冻机房水系统
• 冷冻机房设备平面布置图

附件详情

稿件为福建福州某高档温泉酒店空调通风设计全套施工图纸；酒店由裙楼包括地下一层、地上二层，塔楼客房部分十五层。地下一层设有设备用房及库房一层设有宴会厅、自助餐厅、咖啡厅等功能区；二层设有中餐大厅、中餐包房、会议等功能区。总建筑面积41152平方米。
设计内容：酒店的空调、通风系统设计，包括防排烟系统设计，以及冷冻机房、空调机房设计。

编制于2013年，图纸共29张。

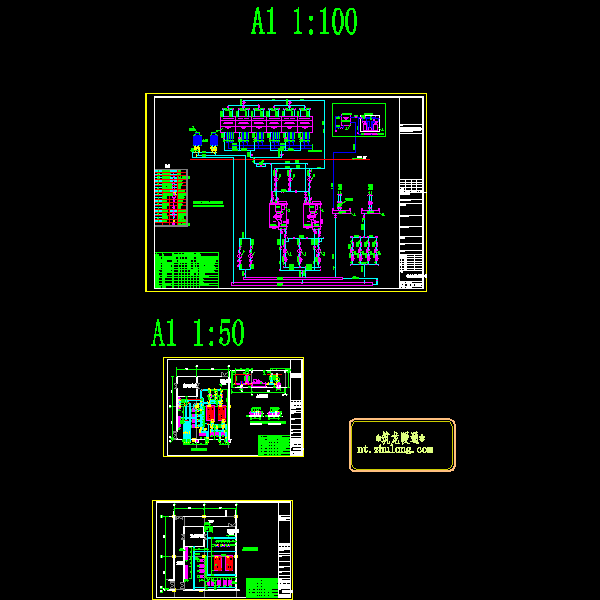

冷冻机房制冷系统原理图

冷冻机房水管平面布置图

冷冻机房剖面图

空调机房夹层

空调水系统原理图

风管平面布置大样

地下一层空调水管平面图

四-十五层空调及通风平面图

古堡酒店-设备表.dwg

古堡酒店原理图及冷站平面2013-06-26.dwg

古堡酒店平面-暖自审130711.dwg

图纸说明及目录130711.dwg

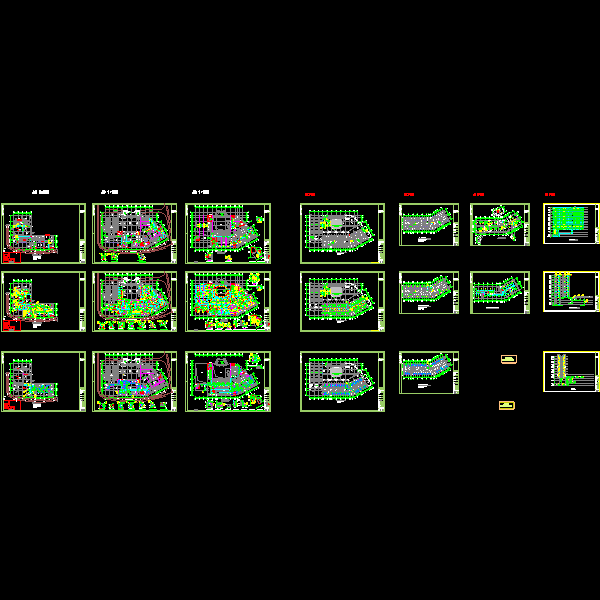

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
