酒店展示中心暖通空调设计CAD施工图纸(地下室通风)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,其他
• 建筑高度类型：多层建筑
• 建筑设计面积：1222平方米
• 建筑地上层数：2层
• 建筑地下层数：1层
• 参考图纸：10张
• 设计内容：空调,通风,采暖
• 冷热源：水地源热泵
• 空调系统：空气-水系统
• 采暖系统：热水辐射
• 水系统：单式泵,定流量,变流量,双管制,异程式
• 节点大样：集分水器
• 项目所在地：山东

附件详情

• 暖通设计施工说明
• 图例及设备材料表
• 地下室通风平面图
• 空调平面图

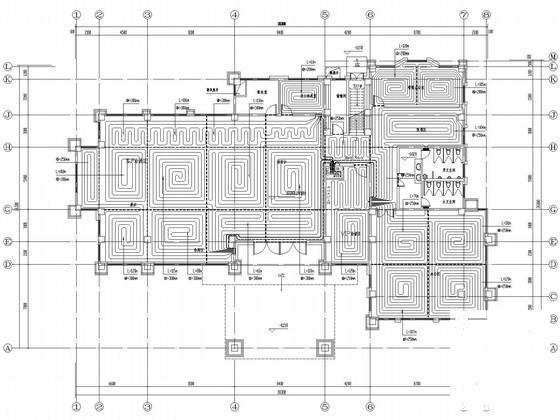

• 采暖平面图
• 空调、采暖立管系统图
• 分集水器大样图

附件详情

稿件为青岛某温泉度假大酒店展示中心工程暖通空调设计施工图纸；地下一层，地上二层，属于低层建筑，负一层主要为设备机房；1~2层为展示中心及办公室、接待中心等。总建筑面积为1222m2.
设计内容：低温热水地面辐射采暖系统设计，空调风系统、水系统设计，通风设计。

图纸共10张。

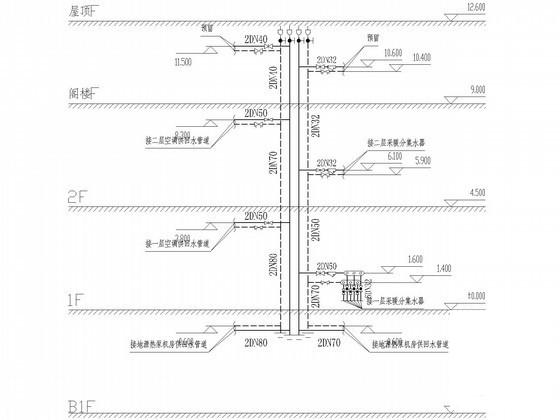

空调、采暖立管系统图

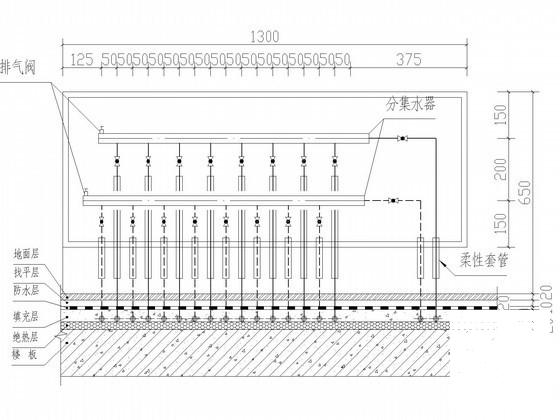

分集水器正立面图

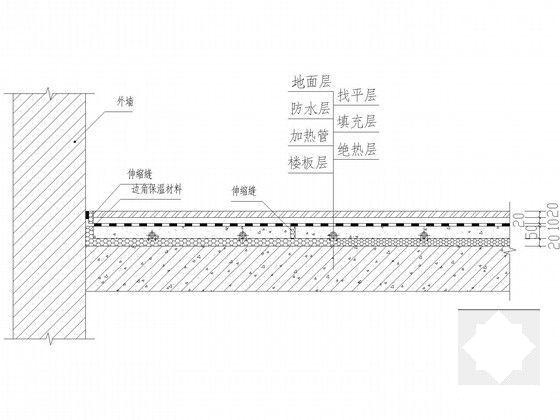

楼层辐射采暖地板的构成

负一层通风平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
