[分享]酒店通风系统设计dwg格式CAD图纸(地下室水泵房)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为一栋一类高层综合楼。本建筑地下一层，为小型汽车库及设备用房，一~三层裙房为普通商业及办公用房，A座塔楼四~二十三层为酒店客房，B座和C座塔楼三~十七层为住宅，建筑总面积约为:39638m!，建筑高度约为85.65m。 　　 设计范围：平时通风系统设计（酒店1~3层除外）；防排烟通风系统设计。 　　 A座地下室水泵房、配电房：设置机械排风系统P-1和机械送风系统S-1。送风量按排风量的90%计算。B、C座地下车库：采用诱导通风与机械排风系统，设置排风系统-4。通过车道自然进风。自然排烟：本建筑地上的房间、内走道均采用自然排烟，可开启外窗面积满足规范要求。

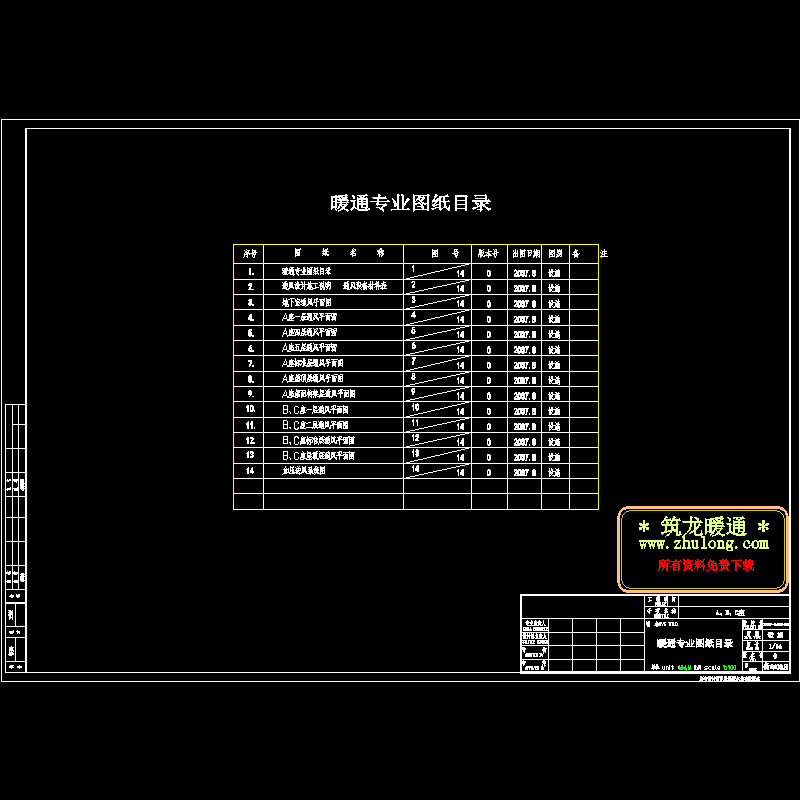

sb001.dwg

sb002.dwg

sb003.dwg

sb004.dwg

sb005.dwg

sb006.dwg

sb007.dwg

sb008.dwg

sb009.dwg

sb010.dwg

sb011.dwg

sb012.dwg

sb013.dwg

sb014.dwg

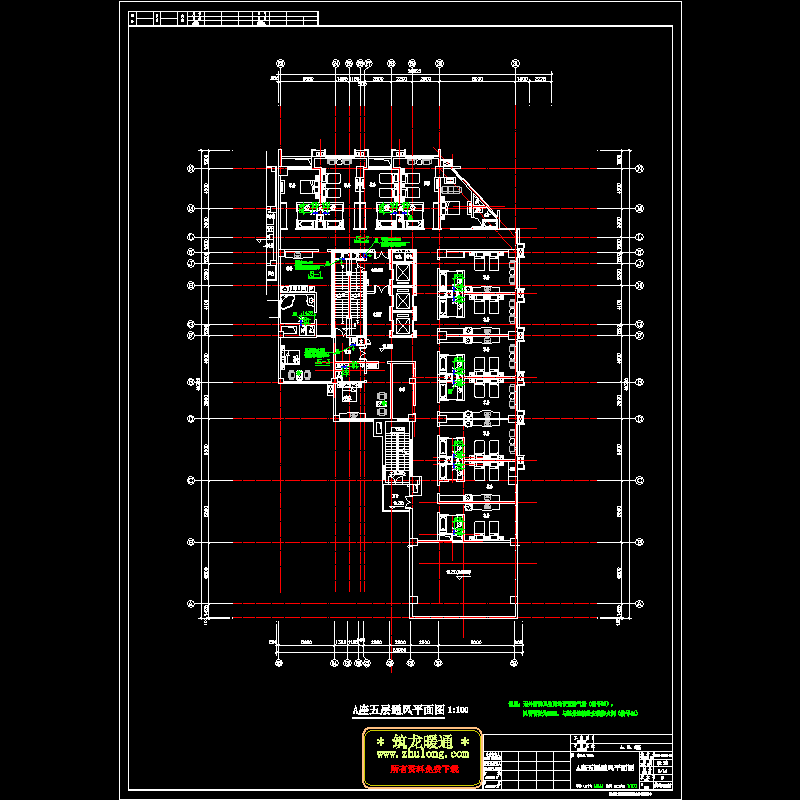

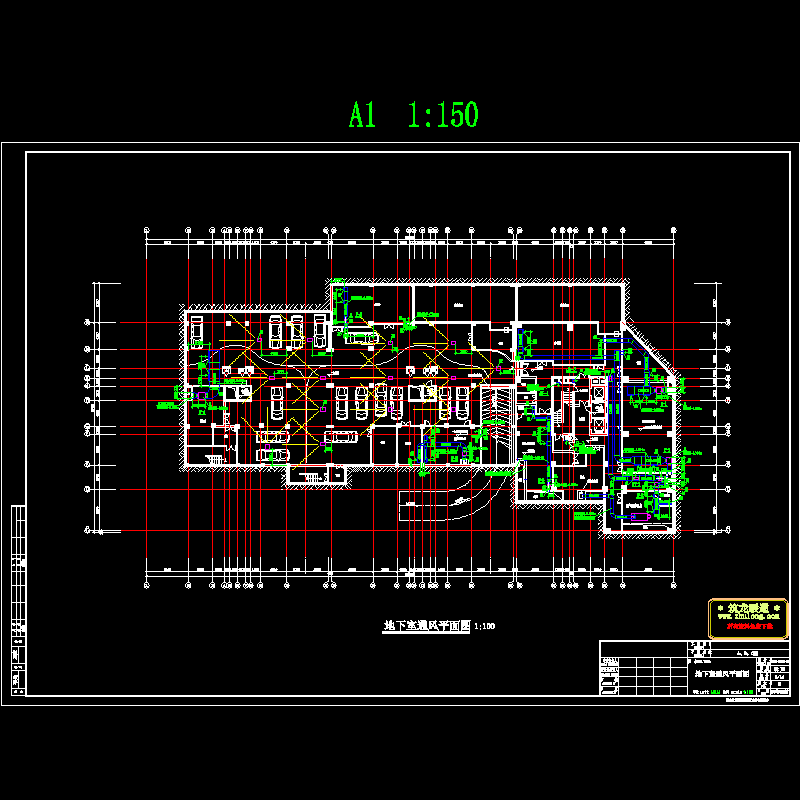

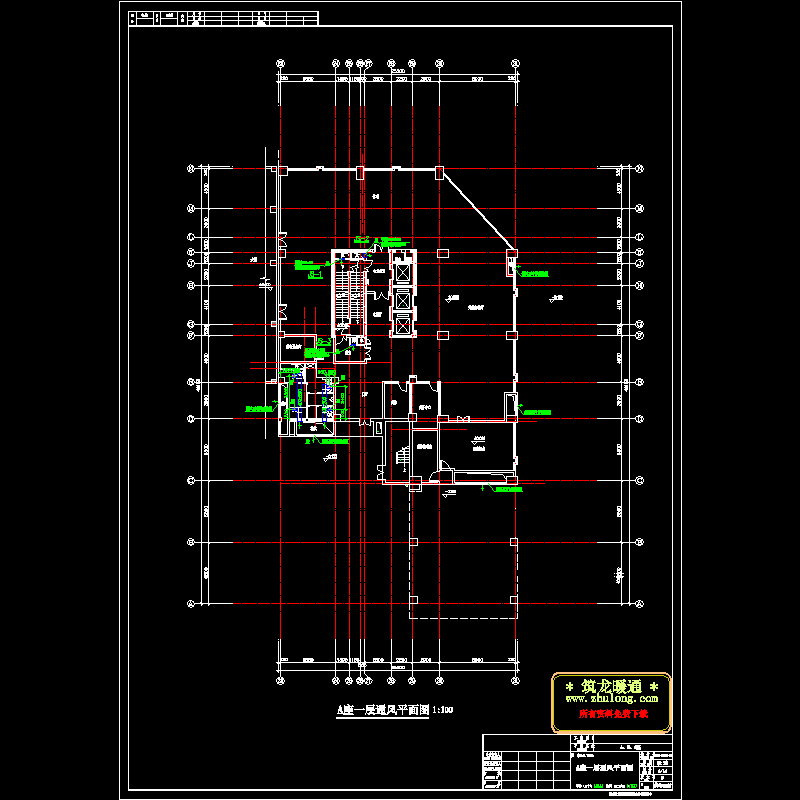

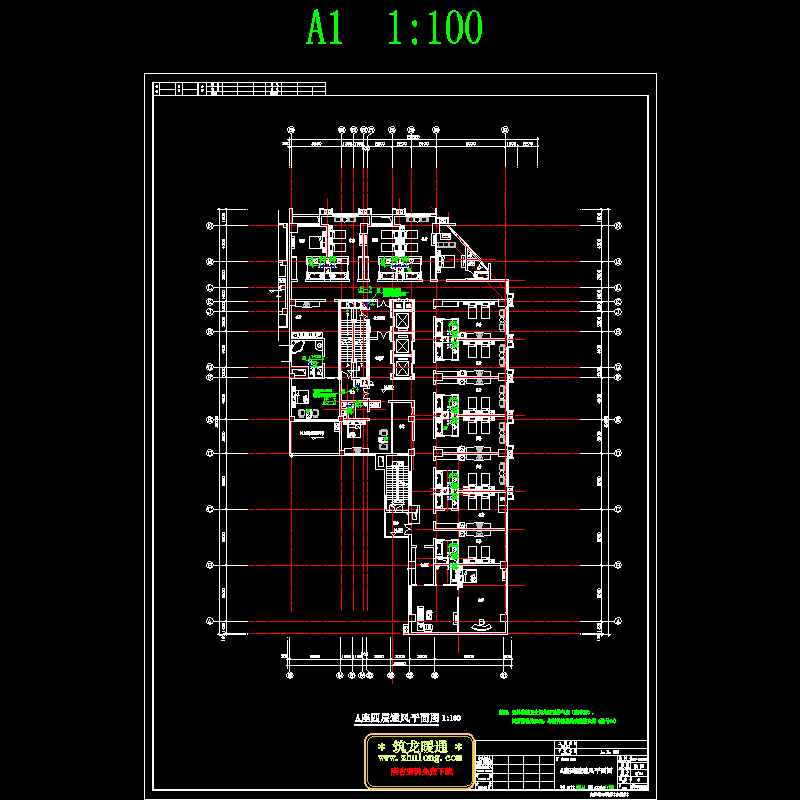

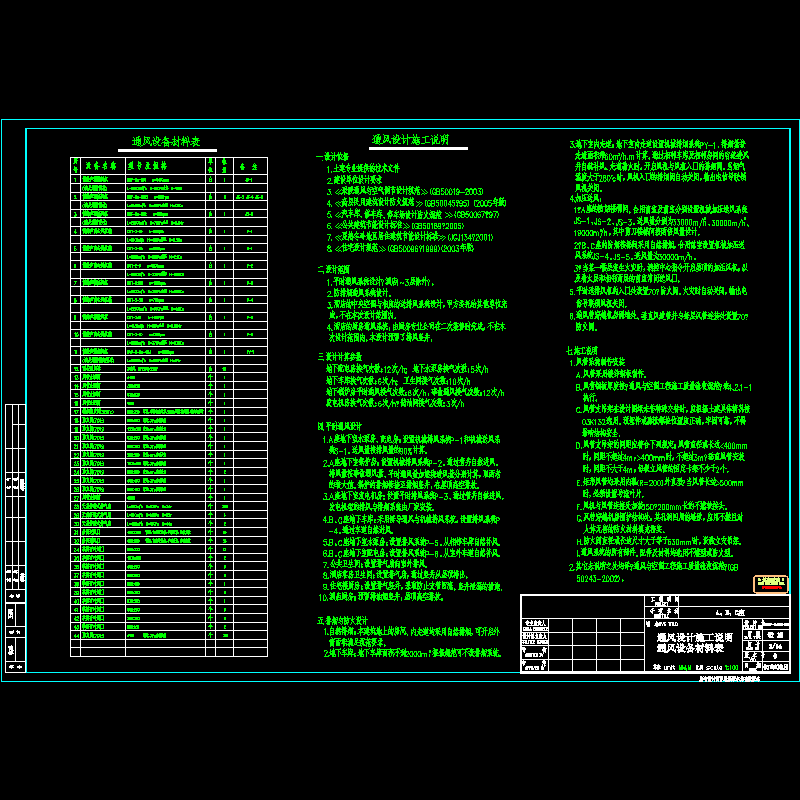

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
