[分享]住宅楼燃气系统设计dwg格式CAD图纸(热镀锌钢管)

ttyyuukl1

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件设计范围：本住宅楼的低压燃气管道设计。从中压市政管网的接入点到室外燃气调压柜由管道燃气公司设计施工，不含在该资料范围内。 　　 B、C座住宅楼（3-17层）采用低压供气：室外燃气管由市政中压燃气干管（中压B级）接入，经过室外调压柜调至低压2300Pa，由室外立管接入各户厨房。燃气灶具的额定压力为2000±300Pa。燃气热水器必须选用强排式热水器或强制平衡式燃气热水器，严禁采用直排式。 　　 燃气引入管采用无缝钢管，立管与室内管道采用热镀锌钢管。

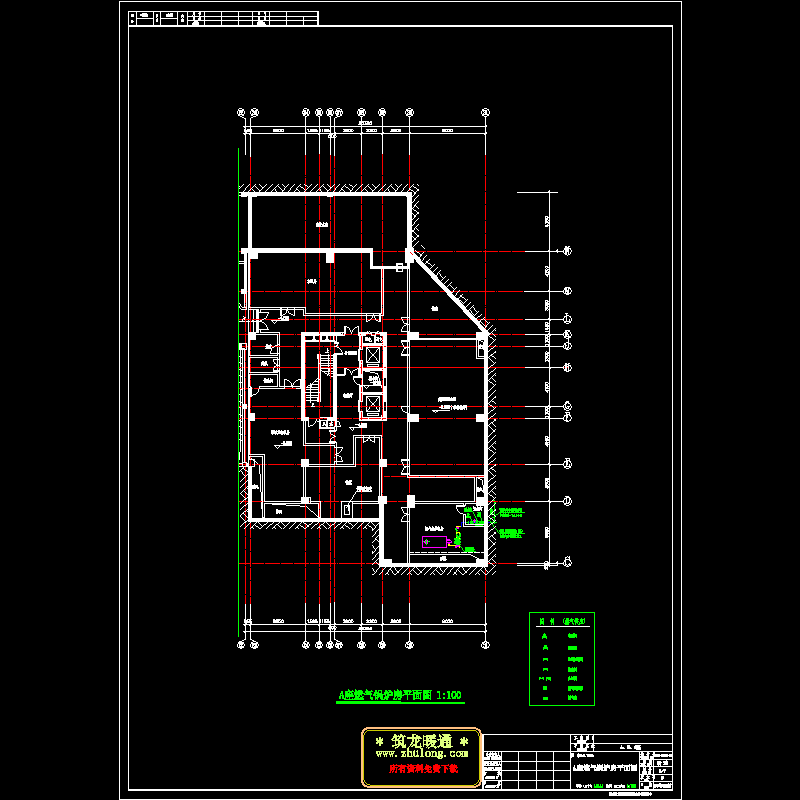

ds002.dwg

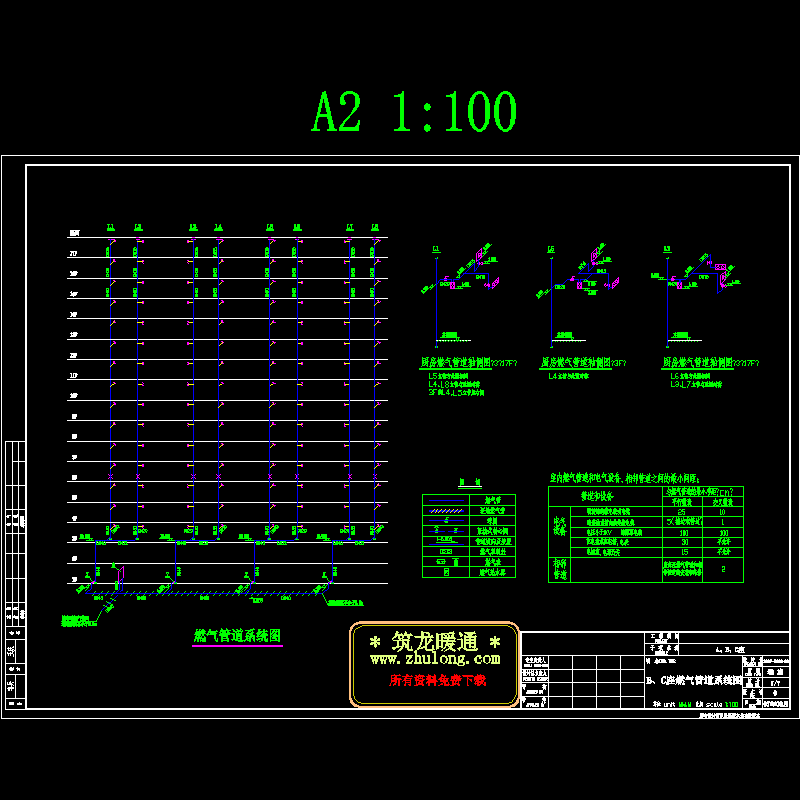

ds003.dwg

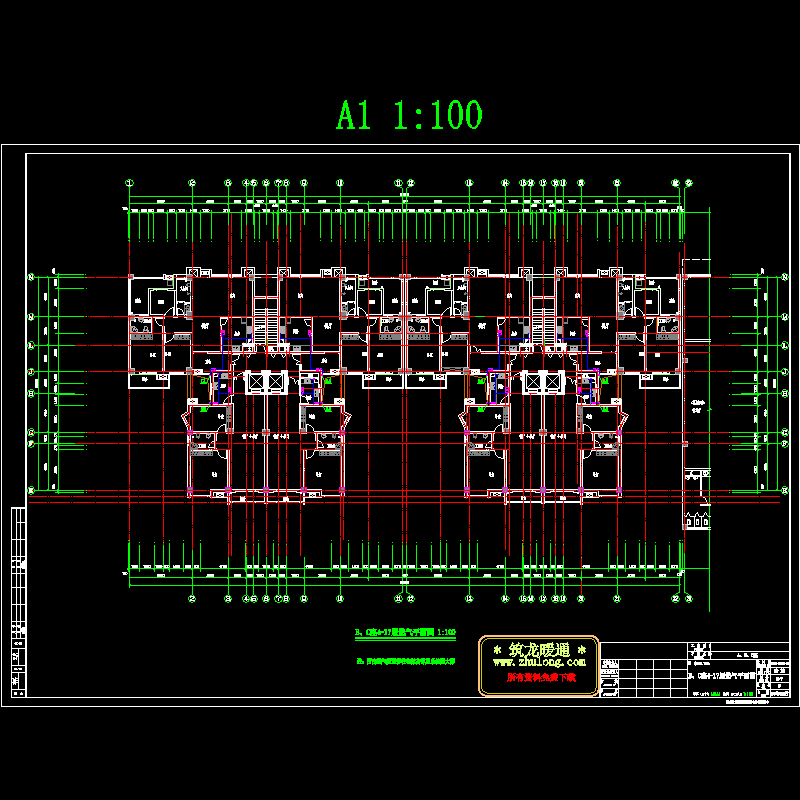

ds004.dwg

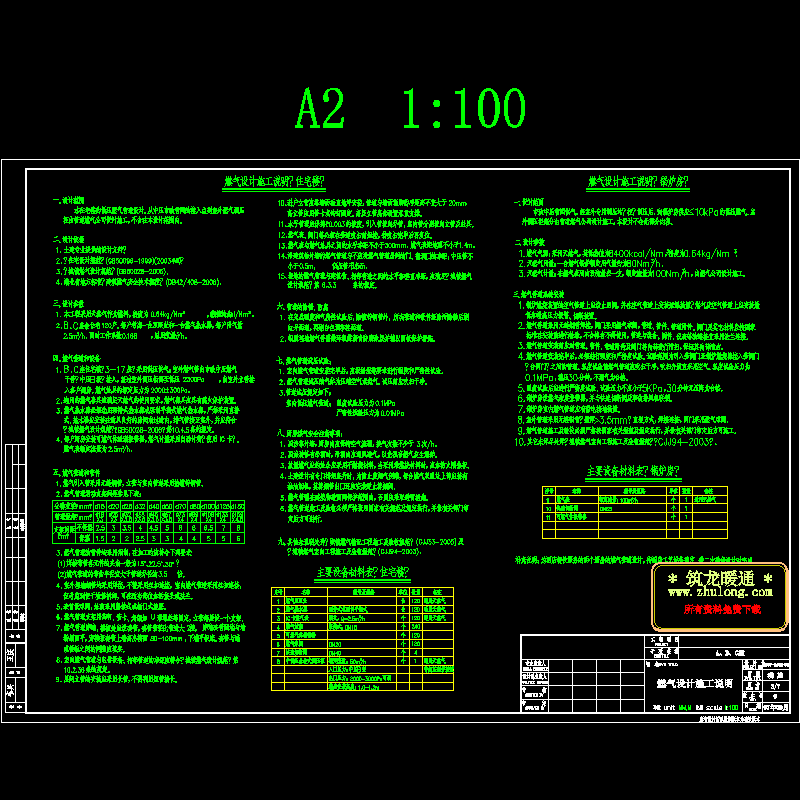

ds005.dwg

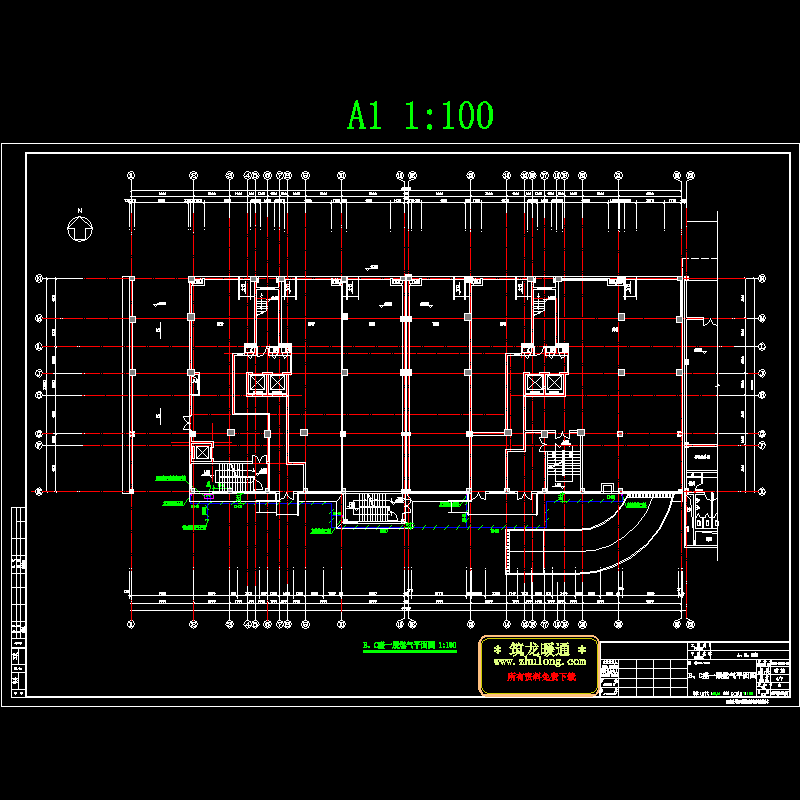

ds006.dwg

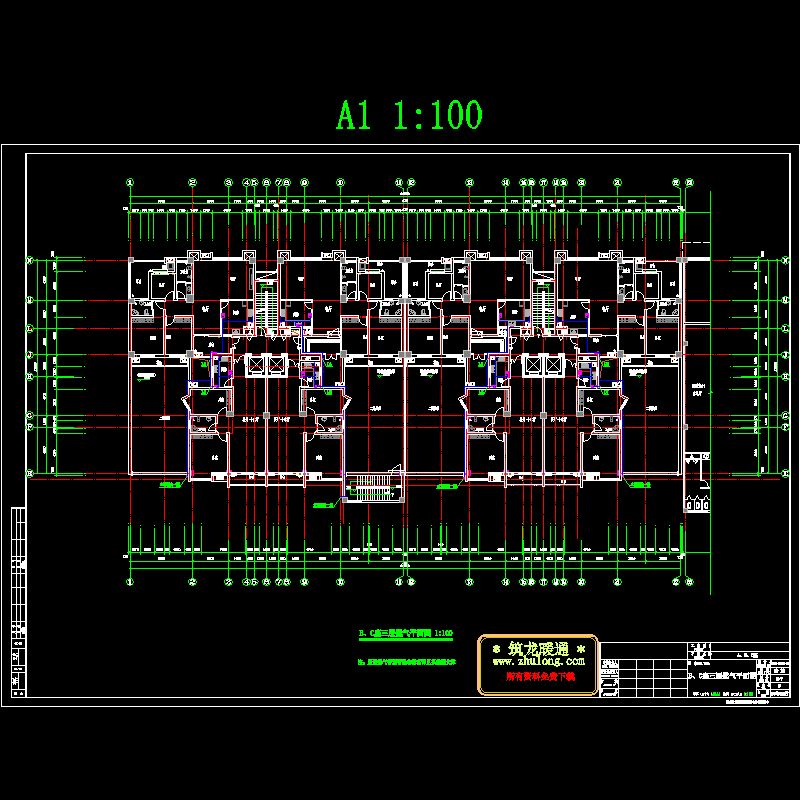

ds007.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
