一份18层商务酒店空调通风设计CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合建筑,商业建筑,娱乐餐饮
• 建筑类型：高层建筑
• 建筑设计面积：32240平方米
• 建筑高度：61.3m
• 地上楼层：18
• 地下楼层：1
• 地下室：车库,其它
• 设计阶段：施工图设计
• 设计内容：空调,通风,冷却塔,防火排烟
• 附件设计说明：有,保温防腐,施工安装要求
• 空调系统：低温送风
• 冷热源：冷水空调
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 资料目录
• 设备材料表
• 设计施工说明
• 风管平面图
• 水管平面图
• 热水供水平面图
• 热水供水系统图
• 地下室防排烟平面图
• 加压送风系统图
• 冷却塔与热水机组平面图
• 空调水系统图
• 机房平面图
• 机房平面、剖面图
• 吊顶机组平面、剖面图

附件详情

此稿件为广州某商务酒店空调通风设计施工图纸；建筑地上十八层，并有地下室，总建筑面积为32240m2’一层为大堂、商场、大堂吧、办公室，层高4.5m；二层为中、西餐厅、咖啡厅、中餐操作间大堂上空等，层高4.2m；三层为大、小会议室、娱乐空间等，层高4.2m；四层为架空层包括网球场和屋顶花园；五-十八层为标准客房，层高3.3m。地下室为停车场、制冷机房、水泵房、配电室等，层高3.6m。
设计内容：酒店的空调通风系统设计，热水供应系统及地下室防排烟设计；该资料中，一层的大堂、商场、大堂吧、采用全空气一次回风系统，二层的中、西餐厅中餐操作间、、部分包间采用全空气一次回风系统，三层为会议室与娱乐间，也用一次回风系统；其它房间均采用风机盘管加新风系统。

，图纸共19张。

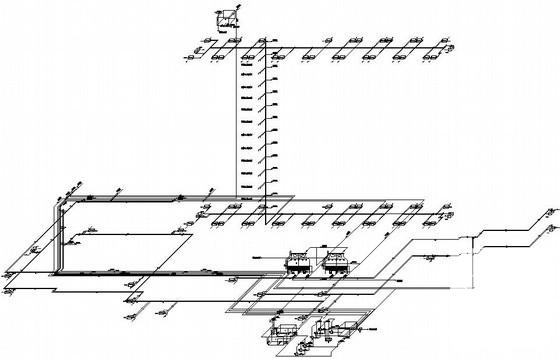

空调水系统图

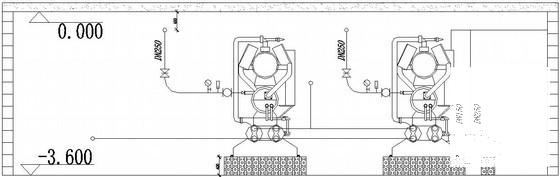

机房剖面图

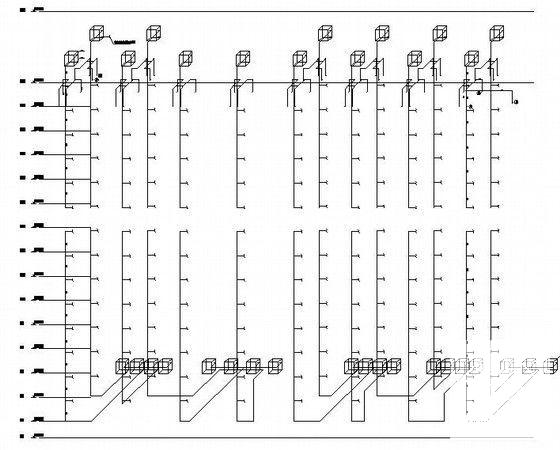

热水供水系统图

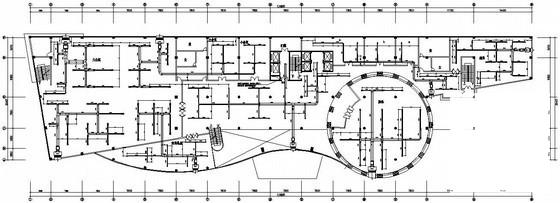

空调水管平面
