一份24层商务办公大楼空调通风设计CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业,其他
• 建筑高度类型：高层建筑
• 建筑设计面积：41000平方米
• 建筑地上层数：24层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,机房
• 冷热源：空气源热泵
• 空调系统：空气-水系统
• 水系统：双管制,同程式
• 节点大样：风机盘管
• 项目所在地：上海

附件详情

• 空气调节设计及施工说明
• 设备材料表
• 底层空调风管平面图
• 空调风管平面图
• 底层水管平面图
• 水管平面图
• 排风排烟平面图
• 裙房屋顶空调设备平面图
• 送排风系统图
• 空调水系统图
• 通风机房剖面图
• 风机盘安装图

附件详情

稿件为上海某商务大厦空调通风设计施工图纸，由国内某知名设计院设计，分为地下二层，地上共二十四层。总建筑面积为41000m2,总建筑高度为84.48m.裙房空调采用风机盘管加新风系统。主楼为公寓式办公不做中央空调，由业主按需要自行安装分体空调。
设计内容：
1. 地下车库和设备用房的通风排烟
2. 地下一层~四层的集中式空调系统
3.地下一层~四层的通风排烟系统
4.大楼的正压送风系统

，图纸共23张。

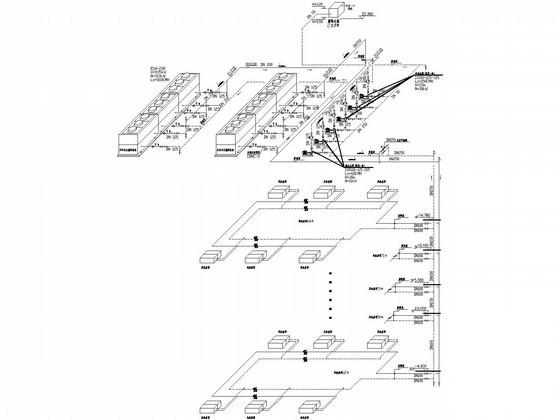

空调水系统图

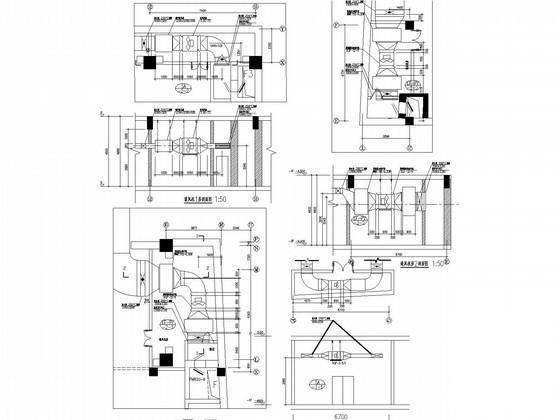

通风机房剖面图

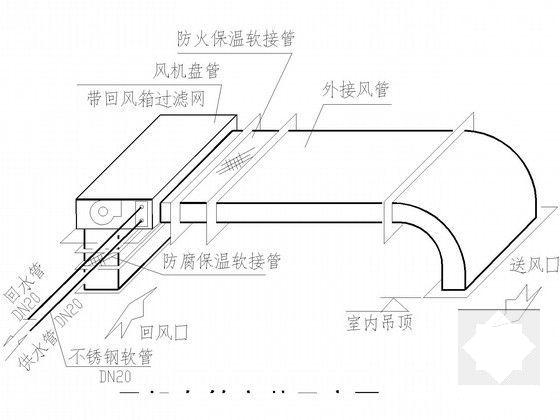

风机盘管安装示意图

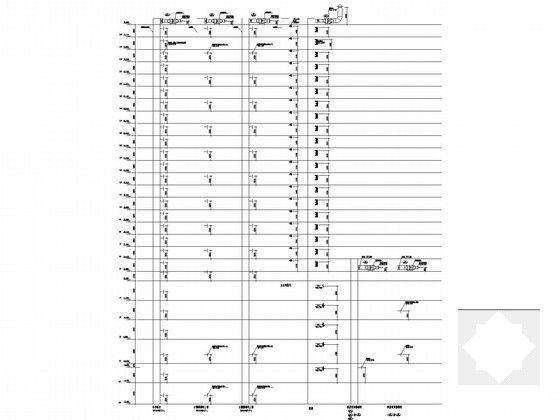

送排风系统图

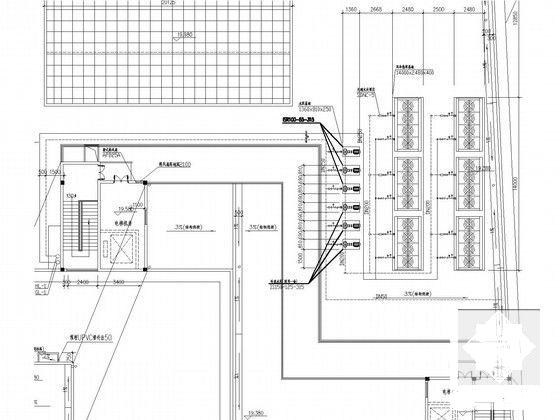

裙房屋顶空调设备平面图

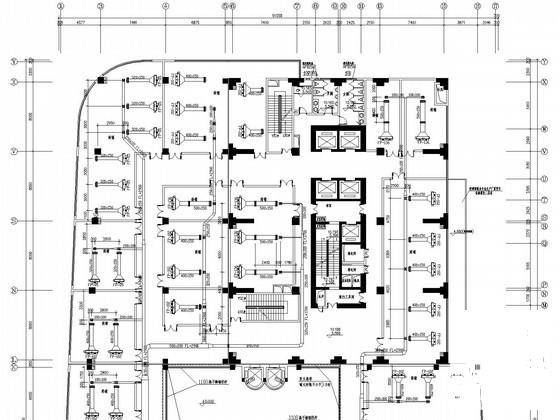

空调水管平面

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
