商务大厦空调通风设计CAD图纸

附件详情

建筑的总冷负荷为4700kW,采用电制冷。选用离心式式冷水机组4台,制冷量为1231kW 2台,制冷量为1406kW 2台分为两组,总装机制冷量5274kW;空调冷水供水温度7℃,回水温度12℃。建筑的总热负荷为 4810 kW,热源由为城市供热提供120℃的高温水,换热器换热。供水温度60℃,回水温度50℃。
主楼的办公部分采用风机盘管+独立的新风系统;裙房的政府办公、会议室及多功能会议室等部分采用全空气系统。
空调水系统采用两管制封闭机械循环系统,冷水机组放置于地下二层的制冷机房内;空调水系统竖向分为高层区和低层区两个区,低区为负一层~五层,高区为六~二十四层高区设备及管道均按承压1.6MPa选用。低区设备及管道均按承压1.0MPa选用。
地下车库设机械通风系统,排烟按换气次数6次/h设计,排风兼排烟系统,排烟系统和排风系统共用一套风机、风管和风口。排风机采用双速高温排烟风机,平时排风火灾排烟,火灾时切换消防电源。主楼防烟楼梯间和防烟楼梯间前室和合用前室设正压送风防烟系统。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

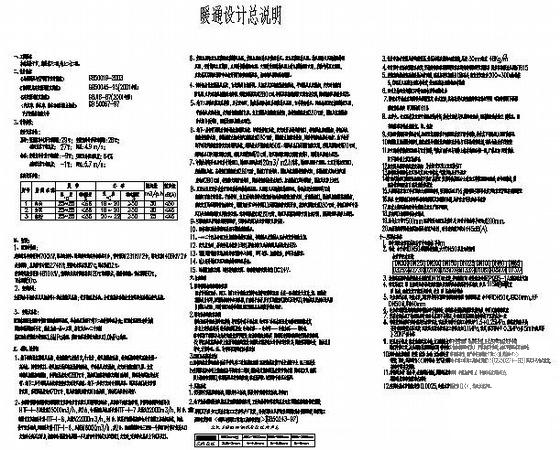

  • 空调设计图纸 - 1
    空调设计图纸 - 1

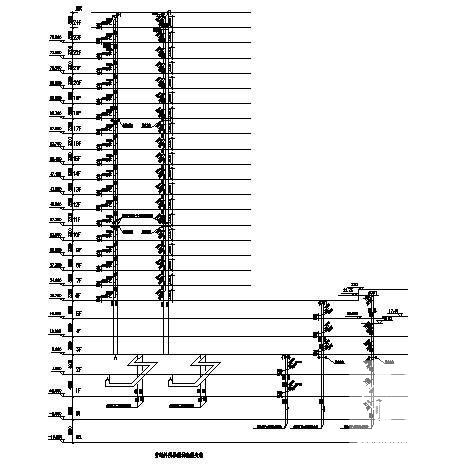

  • 空调设计图纸 - 2
    空调设计图纸 - 2

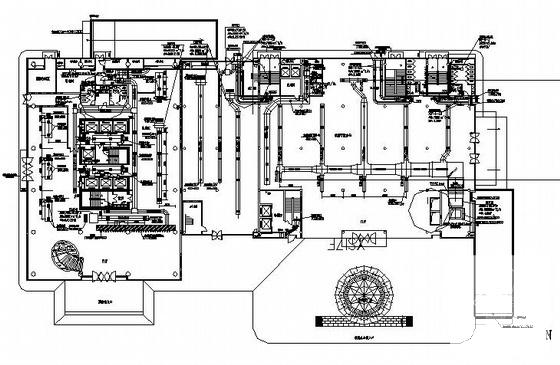

  • 空调设计图纸 - 3
    空调设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
