25层商务大厦空调通风及防排烟系统毕业设计方案_CAD

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟

附件详情

1、项目概要

该项目XXXXXXXX商业大厦空调设计,地上二十五层,地下一层;其中地下室为车库及机房等设备用房,一层为商铺、室内广场等,二层为餐厅,三层及以上均为办公室,建筑面积约为51397平方米,空调面积约为36252平方米,地下层面积为4368平方米,建筑高为91.8m。

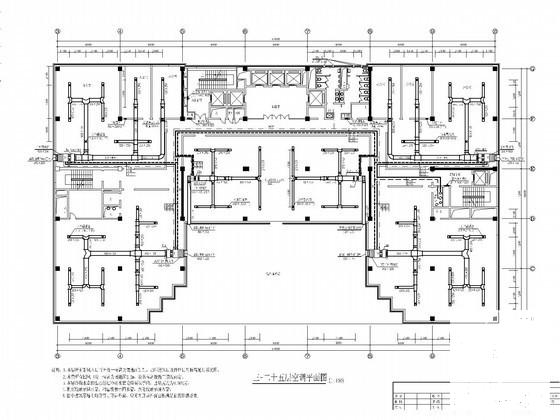

三-二十五层空调平面图

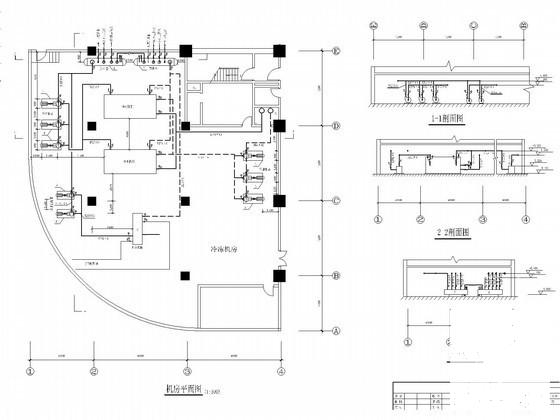

机房平面图

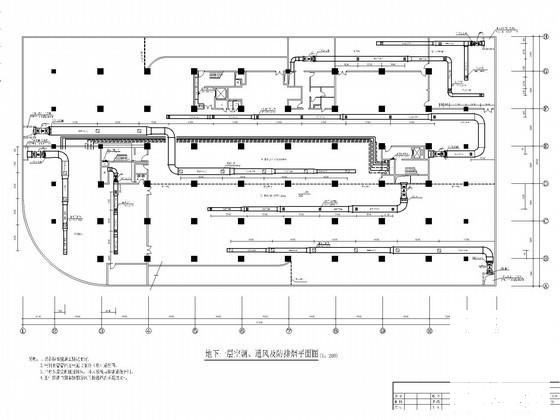

地下一层空调、通风及防排烟平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

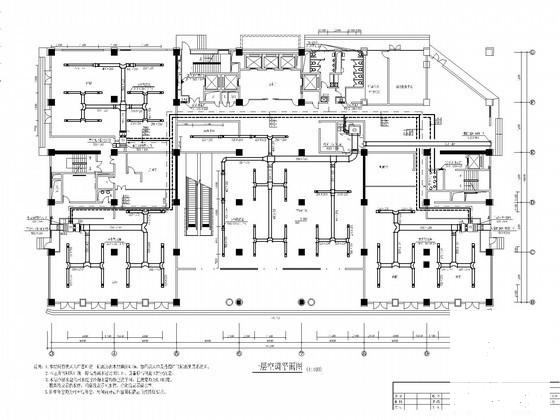

  • 通风及防排烟方案 - 1
    通风及防排烟方案 - 1
  • 通风及防排烟方案 - 2
    通风及防排烟方案 - 2
  • 通风及防排烟方案 - 3
    通风及防排烟方案 - 3
  • 通风及防排烟方案 - 4
    通风及防排烟方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
