地下商场通风空调及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：
项目位于重庆市，为一地下商场舒适性集中空调系统、通风系统、排烟系统设计......
二、冷热源：
空调冷源由两台螺杆式冷水机组供给，单台螺杆式冷水机组制冷量为:1031。6kW, 制冷机房设于地下一层，冷水供回水温度为7/12℃......
三、空调系统：
1.空调水系统为一次泵负荷侧变流量、冷热源侧定流量的两管制闭式循环系统。
2.采用一次回风全空气系统, 气流组织形式为上部散流器均匀送风, 上部集中回风......
四、通风排烟系统：
1.地下一层制冷机房设机械排风系统，排风量按12次/小时计算，自然进风；兼事故排风系统, 排风量按12次/小时计算，自然进风。
2.地下一层车库设置机械排风系统,，其换气次数按3米层高6次/小时计算。同时设置机械送风系统。
3.系统排烟量按最大防烟分区120m|/h.m!计算，排烟口距最远点不超过30m,设排烟补风系统, 补风量不小于机械排烟量的50%......

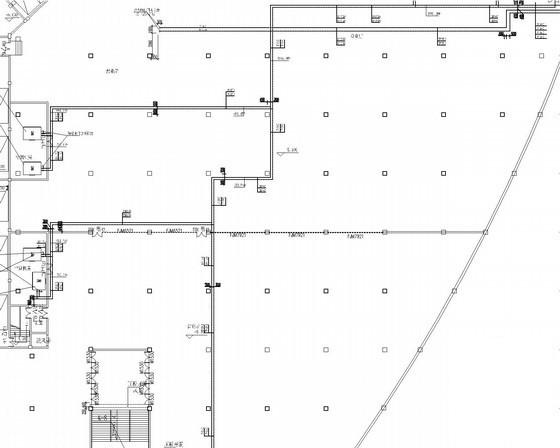

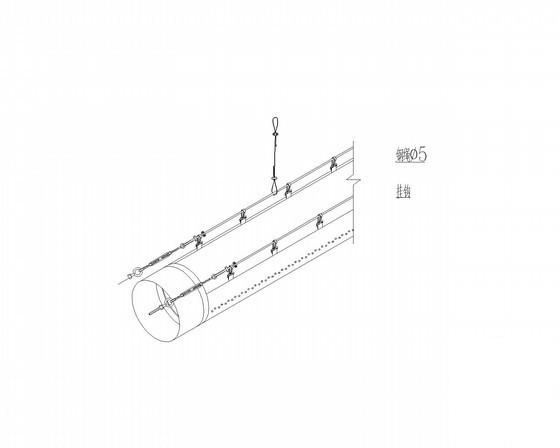

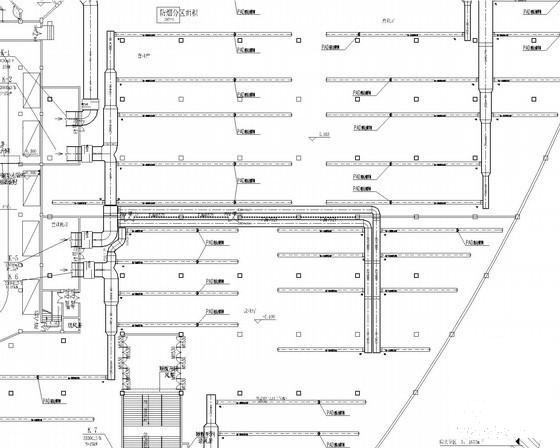

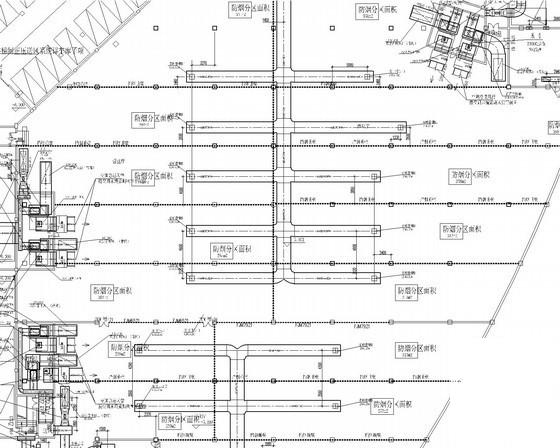

图纸共14张。
