13层工业厂区综合建筑空调通风及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：

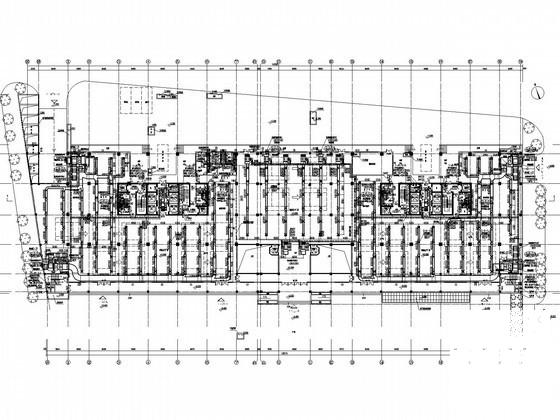

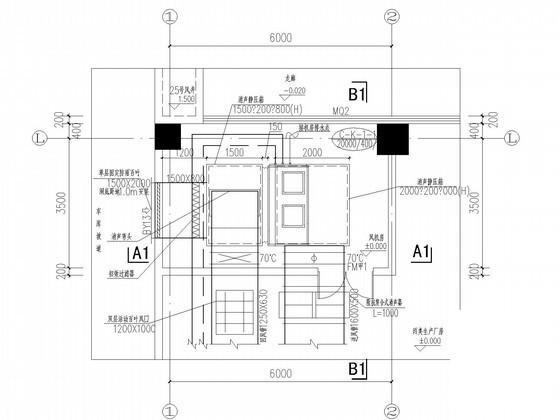

该项目位于广东省深圳市，项目名称为梦诗工业厂区，由生产厂房、配套办公、宿舍、食堂和门卫等建筑及室外卸货场地、运动活动场地、广场绿化等共同组成。项目总占地面积：30767m2，总建筑设计面积：88579.2m2，其中地上建筑面积57299.6m2，地下建筑面积31279.6m2。总建筑高度67.05m。该资料为其中一个子项——厂房。本建筑地下三层（地下部分详见地下室子项），地上十三层，地上房间均为丙类生产厂房 。本建筑高度66.6米。系高层工业厂房（丙类生产车间）,新建工程。图纸内容包含设计施工说明、设备材料表、加压送风及排烟系统示意图、风柜房大样图空调通风平面图等...

二、空调系统：

1.冷热源：采用水冷螺杆式冷水机组系统...

2.风系统：采用组合式空气处理机组低风速单风道全空气系统...

3.水系统：冷水系统采用密闭式机械循环，冷水竖管采用异程两管制...

三、通风排烟系统：

1.通风系统：机械通风系统...

2.防排烟系统：公共卫生间采用机械排风系统，换气次数15次/h...
