高层办公建筑通风防排烟系统设计施工CAD图纸

一、项目概要：

该项目位于江苏省，是一个高层办公建筑，地上12层，地下2层，总建筑面积47500.37m2。地上部分一~四层为办证大厅，五层~十二层为办公。图纸内容主要包含设计施工说明，主要设备材料表及图例，江苏省 公共建筑 施工图绿色设计专篇（暖通空调），防烟系统示意图，排烟系统示意图，风管平面图，机房层风机 平面图 ，机房层基础平民图等...

二、防排烟、通风设计：

1:防烟设计：

1）防烟楼梯间及前室均采用加压送风，地下室与地上部分楼梯共用风机，风机送风量叠加，风机置于屋顶。其中前室每层设置常闭多叶正压送风口，防烟楼梯间每二层设置一个常闭多叶正压送风口。

2） 凡用于前室或合用前室的电动多叶送风口，全部为立式；其送风口的执行机构尽量在风口 的上部，当执行机构距地超过1.8m时，需设在下部。具体尺寸如图(右)图示。

3） 加压送风量保证前室、合用前室、消防电梯前室与走道之间的压差为25~30Pa；防烟楼梯间、封闭楼梯间与走道之间的压差为40~50Pa；系统设置泄压装置，当系统余压超过最大允许压力差时进行泄压...

2:排烟设计：

1）采用机械排烟，自然补风。排烟量按60m3/h.m2设计，风机按最大防烟分区乘以120m3/h.m2设计，排烟风机设置于机房层。

2）自动扶梯设计机械排烟系统，体积≤17000立方米的中庭排烟量按6次换气次数设计，体积＞17000立方米的中庭排烟量按4次换气次数设计，其排烟量不小于102000m3/h。排烟风机设置于裙房屋面...

3.通风设计：

1、房间设有可开启外窗，采用自然通风。

2. 其他通风系统的场所（见设计施工说明）...

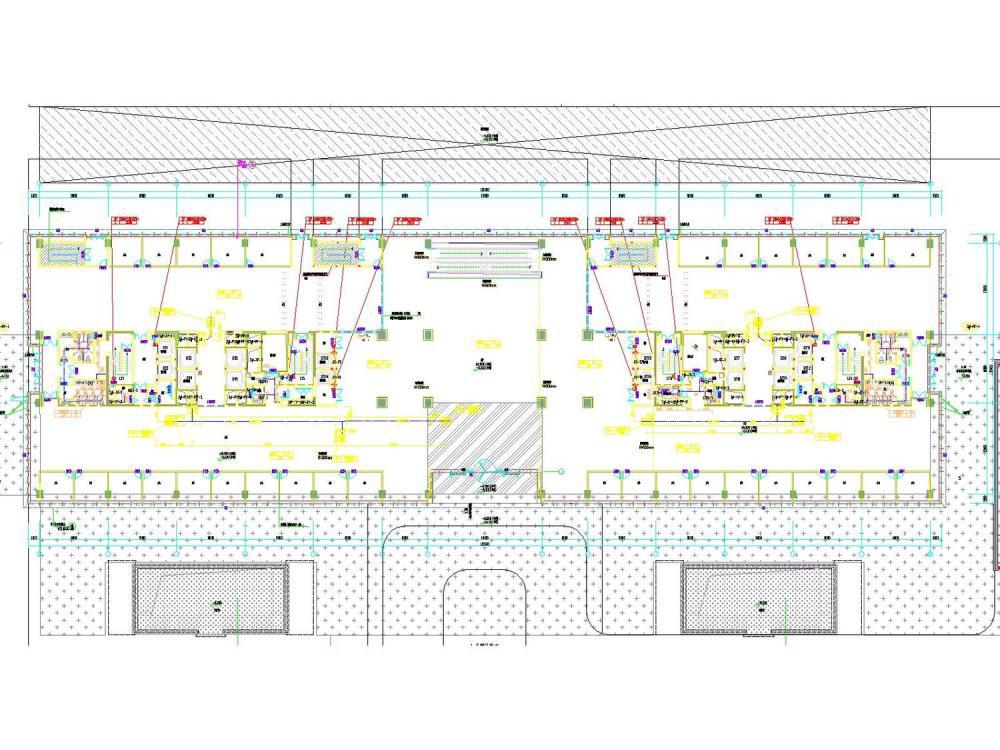

一层风管平面图

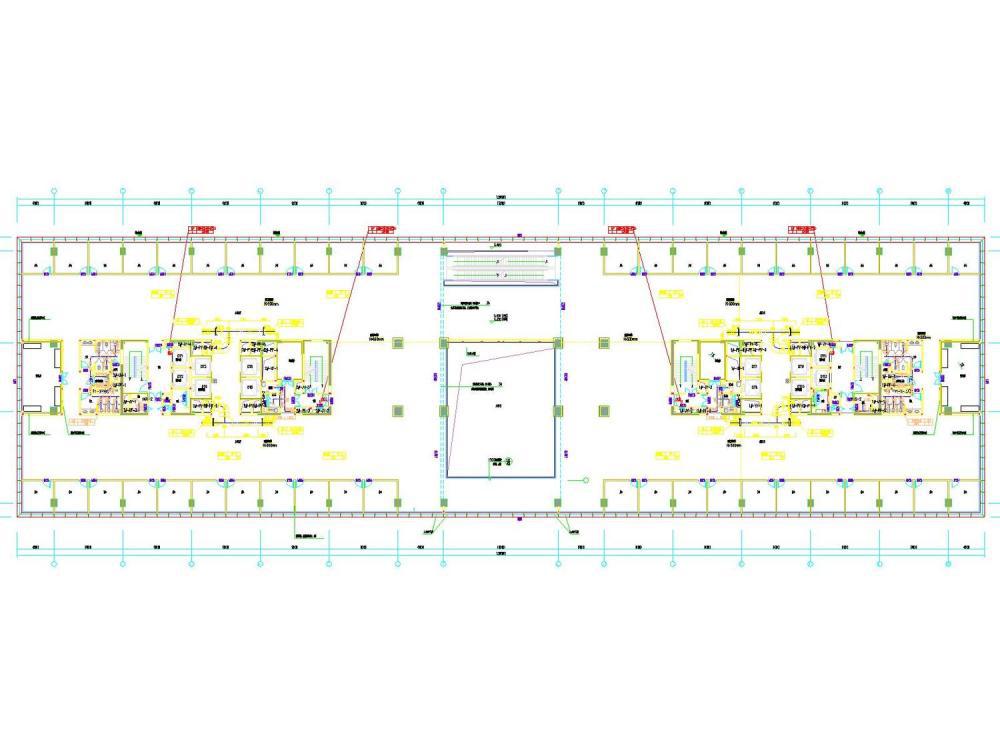

二层风管平面图

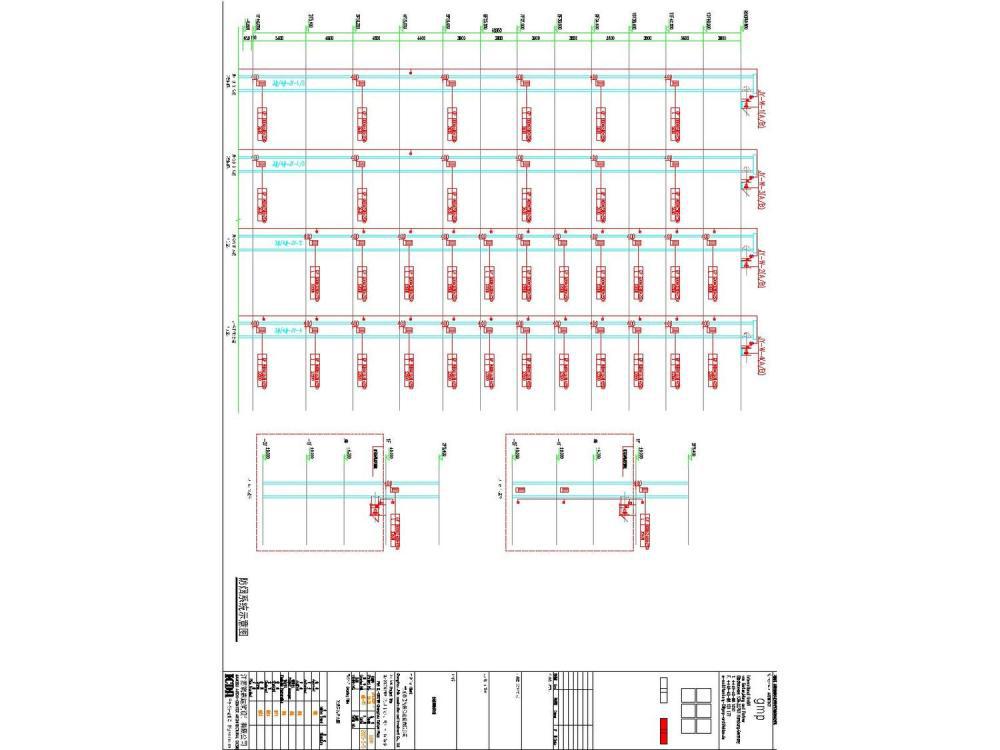

防烟系统示意图

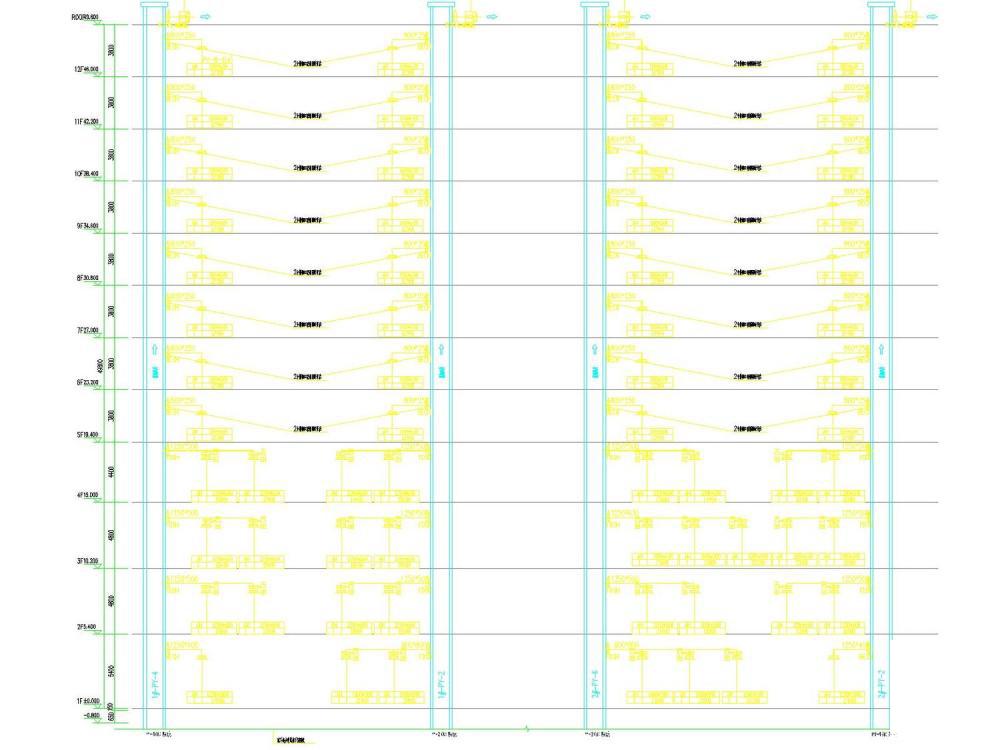

排烟系统示意图
