高层办公楼通风空调及建筑防排烟系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计面积:50498平方米
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:空气调节器
  • 空调系统:空气-水系统
  • 送风方式:散流器送风
  • 项目所在地:云南

附件详情

  • 设计与施工说明
  • 空调 通风防排烟 平面图
  • 车库防排烟通风平面
  • 空调冷媒系统平面图
  • 屋顶设备布置平面图
  • 空调通风系统原理图
  • 空调冷媒系统原理图
  • 新风机房大样图
  • 防排烟系统图
  • ......

附件详情

一、项目概要:
项目位于广西省,1#楼总建筑设计面积:50498平方米,1#楼为高层建筑,建筑高度59.95米;2#楼总建筑设计面积:38392平方米,2#楼为多层建筑,建筑高度21.10米......
二、空调系统:
1.办公楼A座及B座空调采用多联机分体式空调系统+新风系统。
2.地上公共交通空间空调采用多联机分体式空调系统......
三、通风排烟设计:
1.根据防火分区设机械排风系统及送风系统,车库排烟排风系统合用。
2.地上变电所采用机械排风,自然进风,排风量按换气次数为8次/小时计算。
3.下水泵房等设备用房采用机械排风,换气次数为6次/小时,机械补风,补风量为排烟量的80%......

图纸共36张。

空调冷媒系统平面图

防排烟系统图

空调新风排风与防排烟平面图

冷媒与新风平面图

送风与回风平面图

塔楼屋顶设备布置平面图

屋顶基础平面图

空调通风系统原理图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

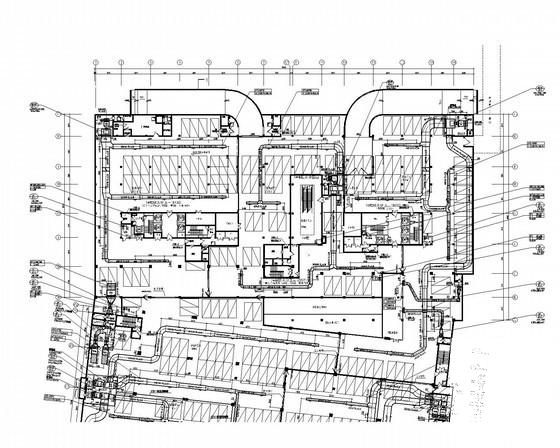

  • 高层办公楼空调 - 1
    高层办公楼空调 - 1

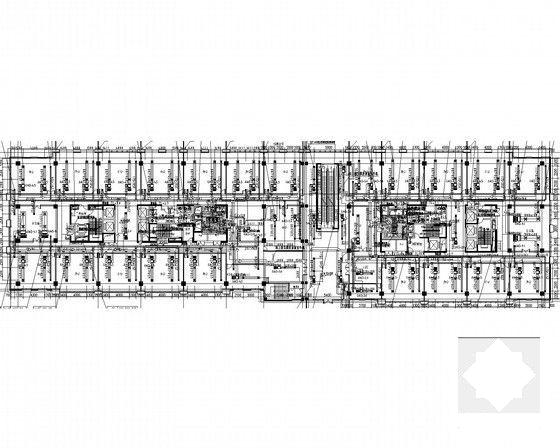

  • 高层办公楼空调 - 2
    高层办公楼空调 - 2

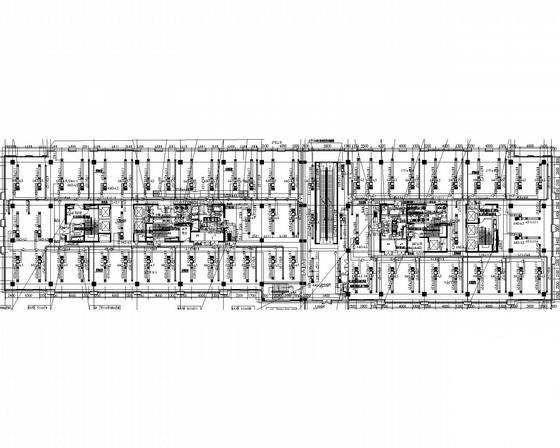

  • 高层办公楼空调 - 3
    高层办公楼空调 - 3

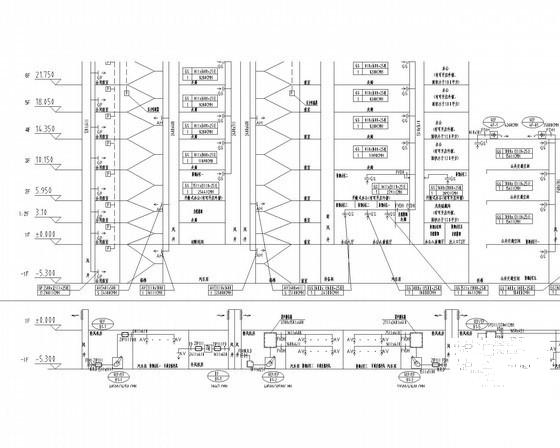

  • 高层办公楼空调 - 4
    高层办公楼空调 - 4

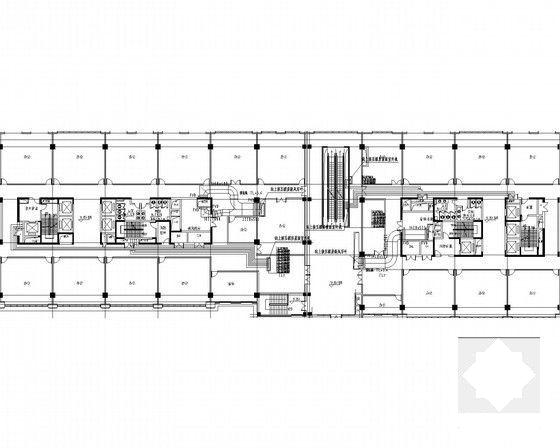

  • 高层办公楼空调 - 5
    高层办公楼空调 - 5
  • 高层办公楼空调 - 6
    高层办公楼空调 - 6
  • 高层办公楼空调 - 7
    高层办公楼空调 - 7
以上是部分截图,请下载附件后查看完整高清内容
