42440平米高层综合建筑空调通风及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：

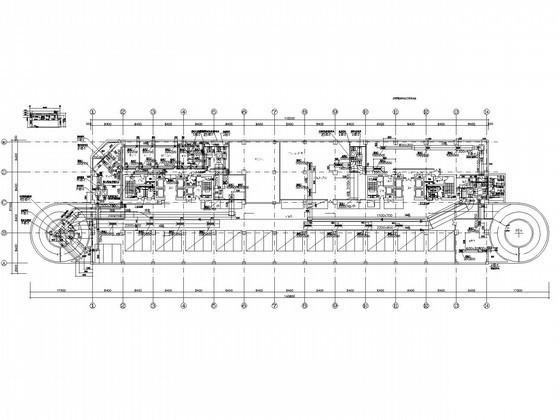

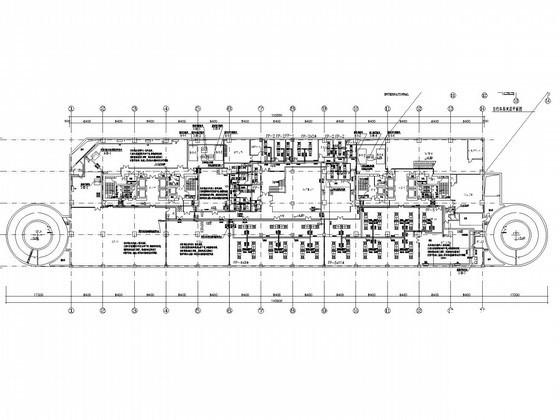

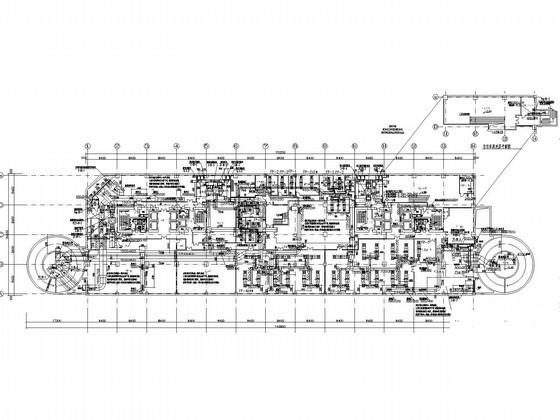

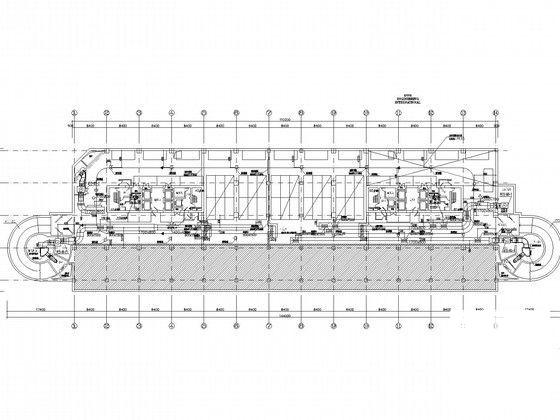

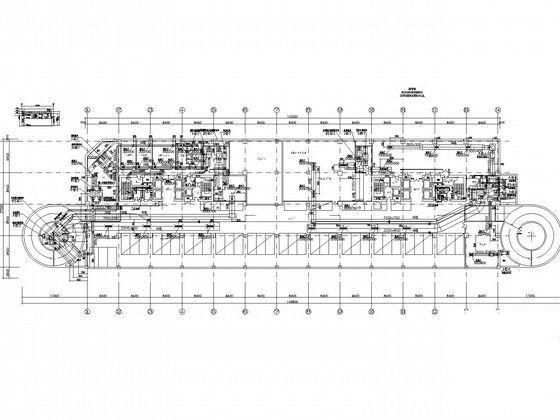

该项目位于北京市，是一个高层综合建筑，地上18层，地下3层，建筑面积42440平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，人防通风及防排烟系统平面图，通风,空调风系统平面图，空调水系统平面图，人防通风系统示意图，新回风系统图，空调冷冻水系统原理示意图，空调水系统立管图，防排烟系统原理示意图，冷冻机房大样图，冷冻水管路系统图，冷冻机房剖面图等...

二、空调系统：

1.冷热源：采用水冷离心式制冷机组，水冷螺杆式制冷机组，市政管网...

2.风系统：采用风机盘管加新风系统，全空气系统，分体空调...

3.水系统：采用一次泵变水量系统，集中空调水系统采用四管制设置方式：竖向干管为异程布置，水平干管为同程式布置...

三、 通风防排烟 系统：

1.通风系统：车库、变配电室、冷冻机房、中水处理间等均设机械排风和机械补风系统，排风由风机经过竖井排至室外，补风将室外新风经过竖井由风机送至各房间，并保证排风量大于补风量，使这些区域常年处于负压状态，以满足各类房间对空气品质的要求...

2.防排烟系统：不具备自然排烟条件的楼梯间及其前室分别设置加压送风系统、消防电梯间和楼梯间的合用前室设置加压送风系统；楼梯间加压送风系统地下与地上分开设置，地下各层车库按防火分区和防烟分区设机械排烟兼排风及补风系统...
