36877平米25层商贸中心空调通风及防排烟系统设计施工CAD大样图

附件详情

一、项目概要：

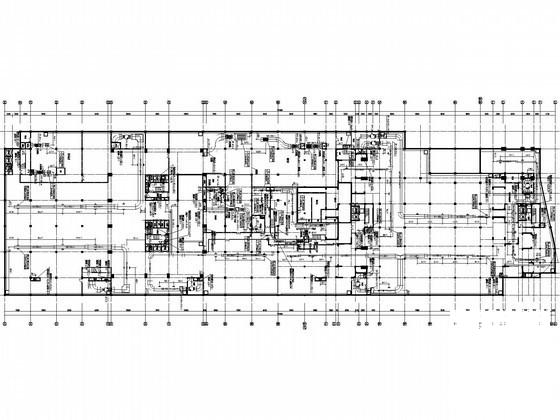

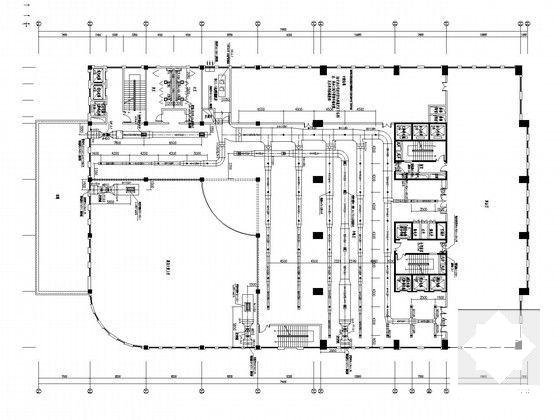

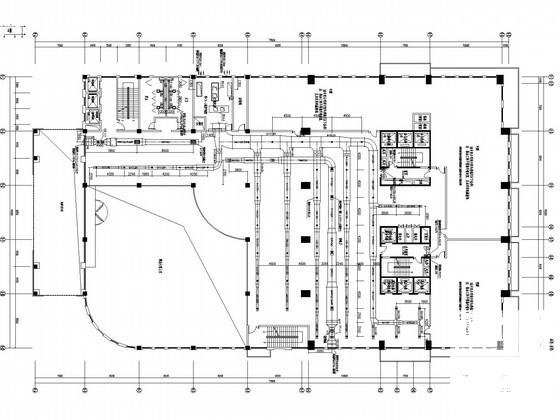

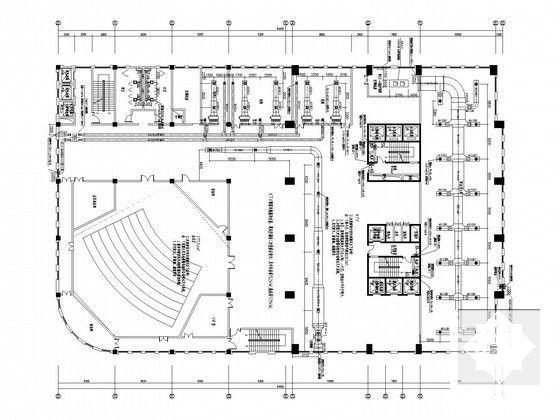

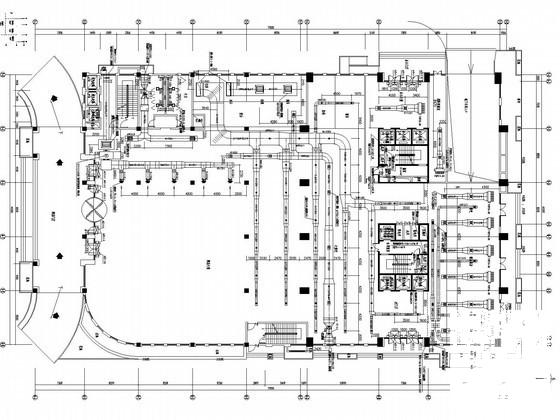

该项目位湖南省，是一个高层商贸中心，商业、酒店、居住及配套的设备用房为一体的一类公共建筑建筑，地上25层，地下1层，建筑面积36877.37平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，通风空调及防排烟平面图，空调机房大样图及剖面图，排烟及加压送风系统图，空调水管平面图，制冷机房平面图及剖面图，制冷机房水系统原理图，制冷机房设备及冷却基础图，集、分水器大样图及设备接管示意图等...

二、空调系统：

1.冷热源：采用螺杆式水冷机组，热水锅炉...

2.风系统：采用风机盘管加新风系统，吊顶式新风机组...

3.水系统：空调水系统采用双管制，一次泵变流量系统，1~5层采用水平和立管均采用异程设置，6~25层管路水同程设置，立管异程...

三、 通风防排烟 系统：

通风系统：
1.公共卫生间、客房卫生间均设吊顶排气扇，排风量按换气次数10次计算,通过竖井直接排至室外。
2.一层大堂、二层西餐厅，三层中餐厅、三层宴会厅、四层会议室均设置独立排风系统，排风量按照新风量的80%计算。
3.大楼一层直接对外的大门均设置热空气幕，以减少能量损失。
4.屋面电梯机房设置排风系统，排风量按换气次数15次计算...

防排烟系统：
1. 不具备自然排烟条件的防烟楼梯间和前室、合用前室设加压送风系统。防烟楼梯间、消防电梯前室及合用前室均设置加压送风系统。加压风机设于水箱间层。防烟楼梯间采用常闭电动百叶送风口外,其余楼梯间均采用自垂百叶风口，楼梯间维持正压50Pa。合用前室均采用常闭自动加压送风口，合用前室维持正压25Pa。
2. 不具备自然排烟条件的一层大堂、二层西餐厅、三层中餐厅、四层KTV、五层桑拿等大空间房间按防火分区分别设置排烟系统。 排烟风口为常闭型，火灾时，相应防烟分区的排烟口打开，所有新风空调器回风口关闭，空调器从新风管引入新风做为排烟补风。
3. 不具备自然排烟条件的四层会议室设置排烟系统，排烟按6次/h换气次数计算。
4. 不具备自然排烟条件的塔楼六～二十五层内走道设置机械排烟...
