46959平米高层五星酒楼空调通风及防排烟系统_CAD

一、项目概要：
本项目位于内蒙古自治区，是一个高层五星级酒店建筑，地上20层，地下1层，总建筑面积46959.33平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，制冷机房、换热站平面布置图，制冷机房系统原理图，换热站系统原理图，锅炉房 平面布置图 ，锅炉房系统原理图，冷热源机房剖面图，防排烟系统原理图，采暖水系统原理图，空调通风系统原理图，空调水系统原理图，风管平面图，采暖、空调水干管平面图，水管平面图，空调设备控制原理及接管大样图，空调机房大样图...

二、冷热源：
1.离心机组。
2.螺杆机组。
3.市政热力供暖。
4.除湿热泵，直流蒸汽锅炉...

三、空调系统：
1.空调机组及风机盘管采用四管制空调系统，在需要时可根据不同房间的需要同时供冷和供热。冷热水管采用异程式连接。
2.酒店空调冷冻水系统采用一次泵变频系统。
3.大堂、大堂吧、全日餐厅、宴会厅等采用全空气空调系统，办公室、会议室、包间等采用风机盘管加新风的空调系统...

四、采暖系统：
1.一层大堂、大堂吧、全日餐厅、游泳池设置地板采暖及散热器。
2.采暖系统均采用下供下回双管异程式系统。 3.裙房及地下室靠外墙区域设置散热器值班采暖...

五、通风排烟系统：
1.地下厨房及地上封闭厨房均设置事故排风系统，换气次数>12次/h。
2.各厨房均设置局部送排风系统和全面送排风系统。
3.各防烟楼梯间及其前室、合用前室分别设置正压送风系统...

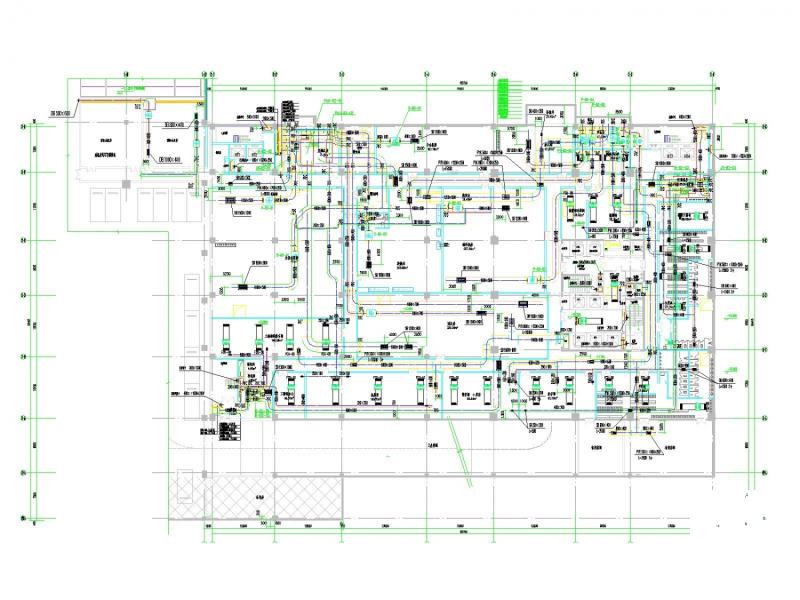

地下二层风管平面图

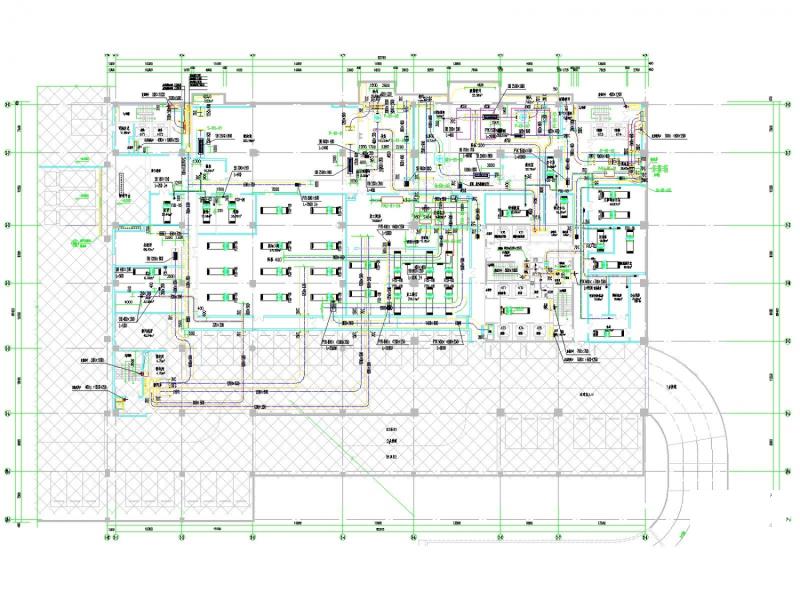

地下一层风管平面图

二层风管平面图

二层水管平面图

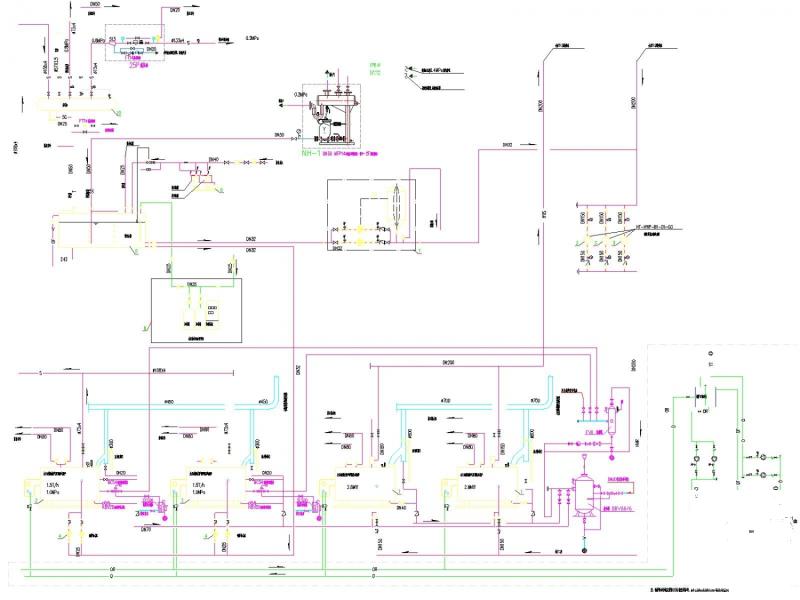

锅炉房系统原理图

制冷机房系统原理图

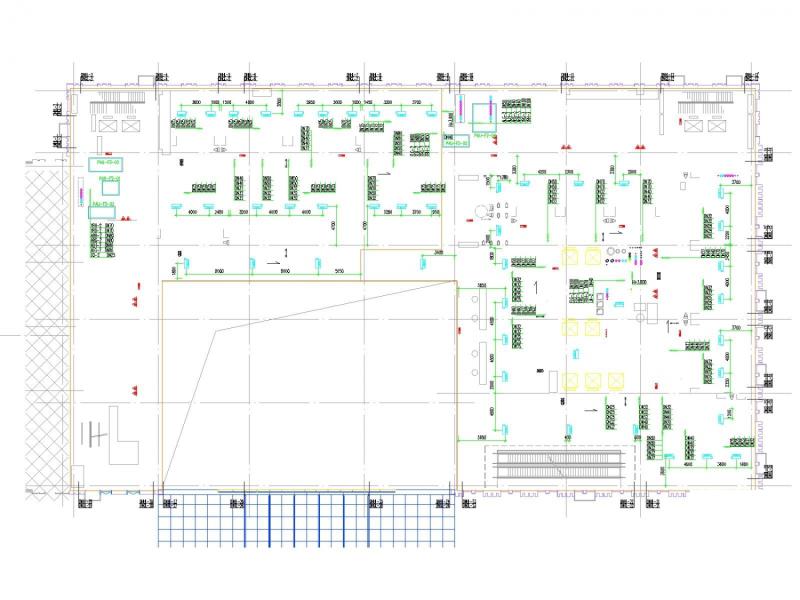

一层风管平面图

一层水管平面图
