25层商务大厦空调通风及防排烟系统毕业设计方案平面图_CAD
- 设计说明：有
- 建筑类别：商业
- 建筑高度类型：高层建筑
- 地上层数：25层
- 地下层数：1层
- 图纸设计深度：施工图
- 设计年代：近代
- 设计内容：空调,通风,防排烟
附件详情
1、项目概要
该项目XXXXXXXX商业大厦空调设计,地上二十五层，地下一层；其中地下室为车库及机房等设备用房，一层为商铺、室内广场等，二层为餐厅，三层及以上均为办公室，建筑面积约为51397平方米，空调面积约为36252平方米，地下层面积为4368平方米，建筑高为91.8m。

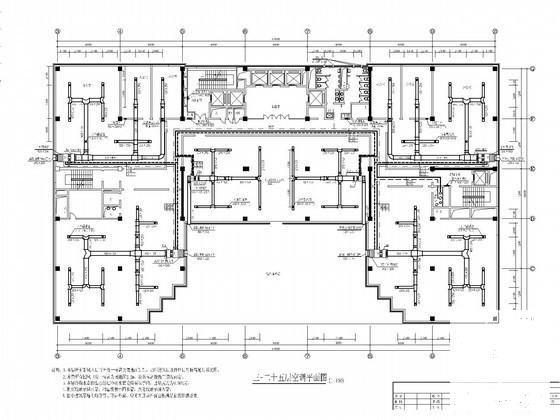

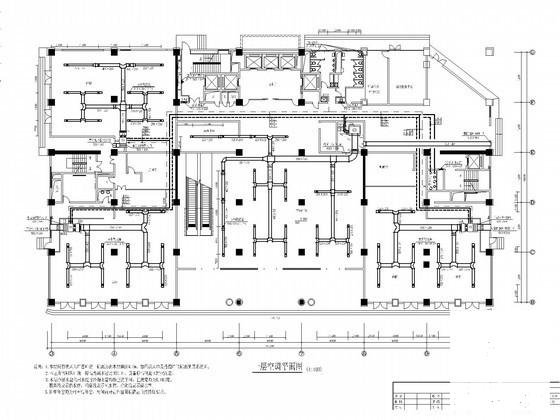

三-二十五层空调平面图

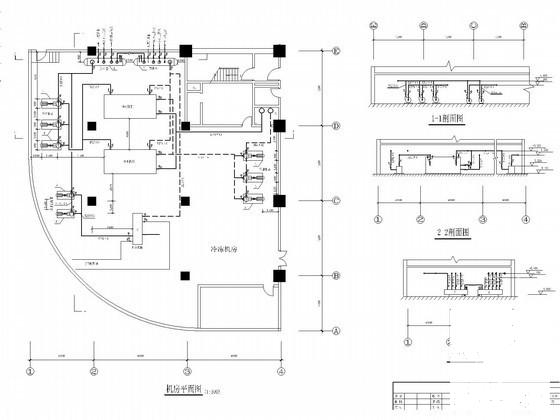

机房平面图

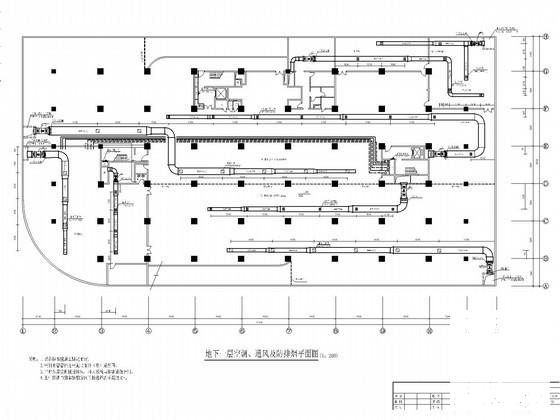

地下一层空调、通风及防排烟平面图
