28层置业广场通风及防排烟设计施工CAD图纸

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：28层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：通风,防排烟
• 送风方式：侧面送风
• 项目地址：湖北

附件详情

• 图 纸 目 录
• 设计施工说明
• 办公楼一层防排烟平面图
• 办公楼二层通风，防排烟平面图
• 办公楼屋顶层风机平面图
• 办公楼楼梯间，合用前室正压送风系统
• 主要设备材料表

附件详情

该项目位于武汉市，共28层，设计范围为楼房的防排烟及通风系统设计，图纸共10张。各房间可开启外窗面积大于该房间面积的5％，采用自然排烟。内走廊<60米，可开启外窗面积>走廊面积的2%，自然排烟。

正压送风系统图

风机安装大样

置业广场通风及防排烟设计施工图

第 1 张图

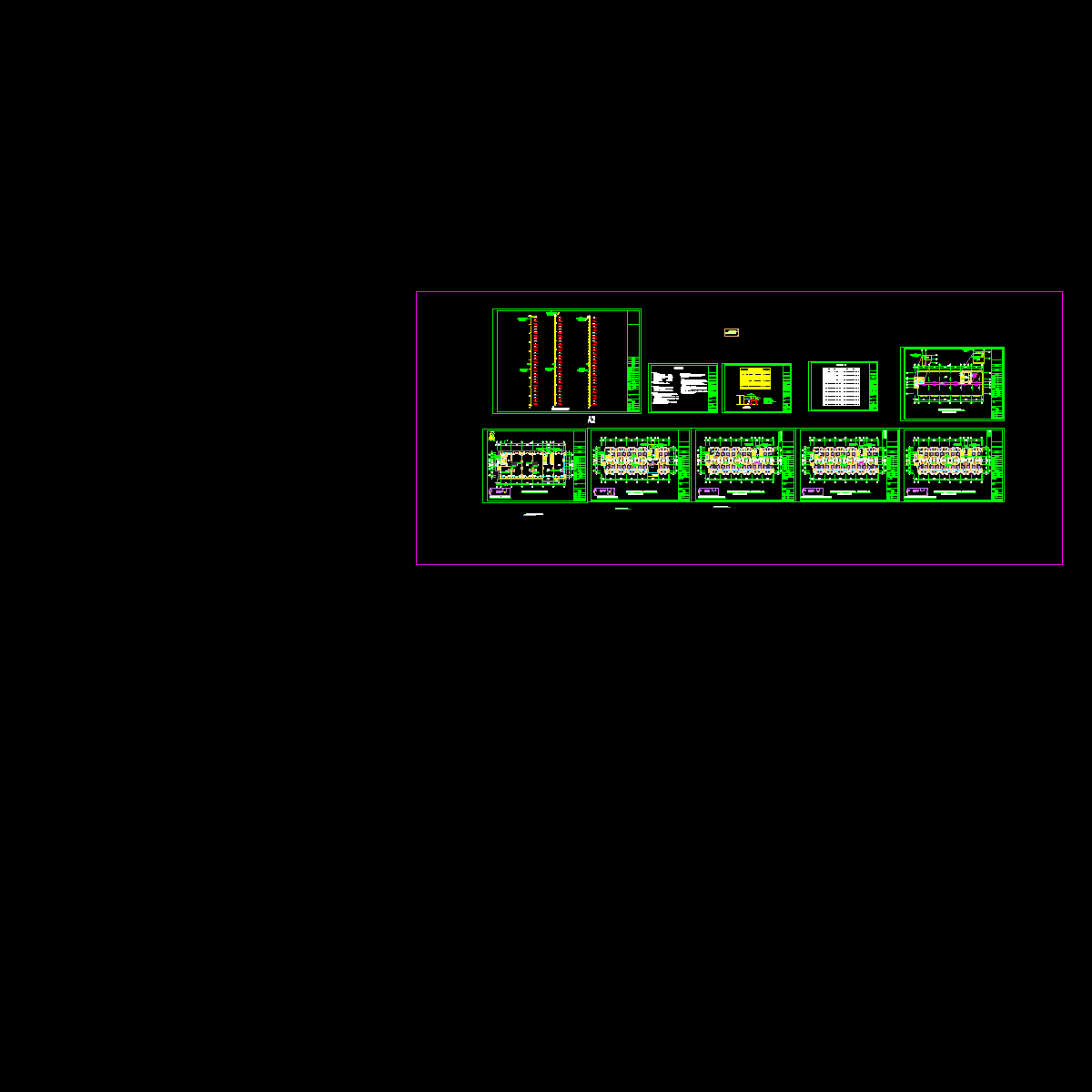

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
