5层商业广场及活动中心空调通风防排烟系统设计CAD施工大样图（地源热泵系统）(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑面积：54183.21平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：37张
• 设计内容：空调,通风,防排烟,冷热源
• 冷热源：水地源热泵
• 空调系统：全空气系统
• 水系统：单式泵,定流量,双管制,异程式
• 送风方式：散流器送风
• 建筑高度：多层建筑

附件详情

一、项目概要：
该项目总建筑面积54183.21m2，本建筑地上五层，地下一层，建筑高度为22.95m...
二、冷热源：
该项目冷热源采用地源热泵提供...
三、空调系统：
1.空调水系统采用一次泵，两管制定流量异程系统。
2.大厅空调系统采用对排风全热回收的一次回风全空气系统。
3.商业等采用吊顶式空调机组或风机盘管加新风系统...
四、通风排烟系统：
1.该项目空调空间除SPA、部分卫生间等不进行热回收外，其余均由新风机组进行送、排风并进行热回收。
2.变配电室等设备用房，设置机械送排风系统。
3.公共卫生间设置带有止回装置的通风器排风，换气量按10次/h计算...
五、防排烟系统：
1.防烟楼梯间设置正压送风机械防烟系统。
2.地下车库设置机械排烟系统，无车道入口分区设置机械补风。
3.地下商业按每防火分区分别设置机械排烟及机械补风系统...

图纸共37张。

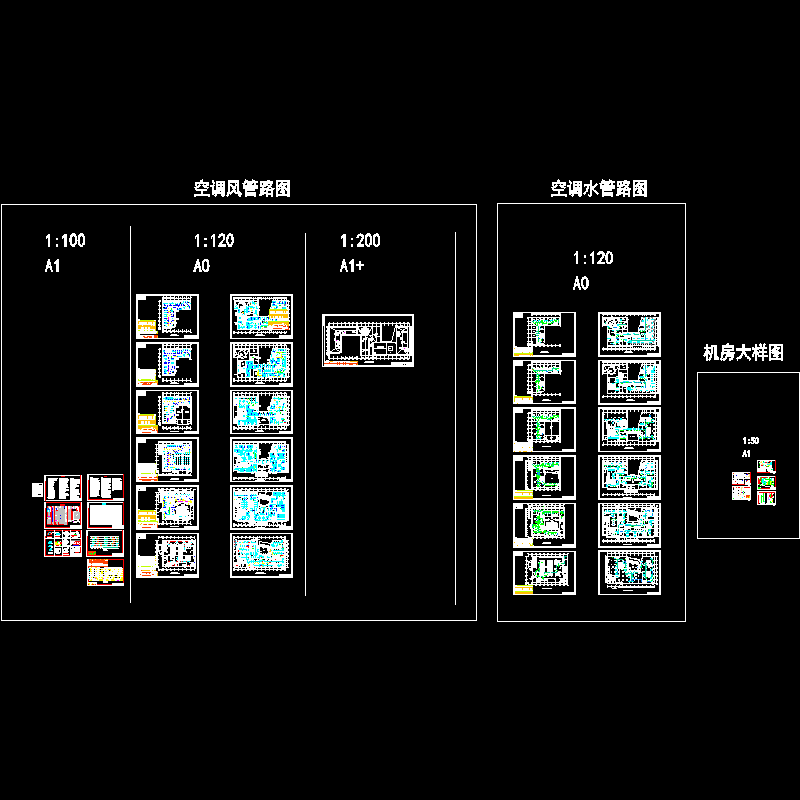

通风平面图

空调水路平面图

地源热泵机房流程图

地源热泵机房设备布置平面图

吊顶式空气处理机安装大样图

空调水路流程图

防排烟流程图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
