家具购物中心通风防排烟CAD图纸

附件详情

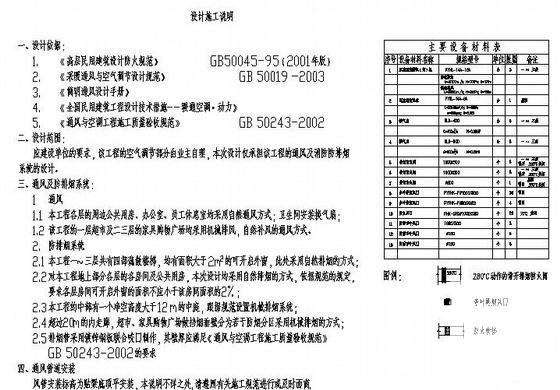

该资料仅承担该工程的通风及消防防排烟系统的设计。
该项目各层的周边公共用房、办公室、员工休息室均采用自然通风方式；卫生间安装换气扇；该工程的一层超市及二三层的家具购物广场均采用机械排风，自然补风的通风方式。

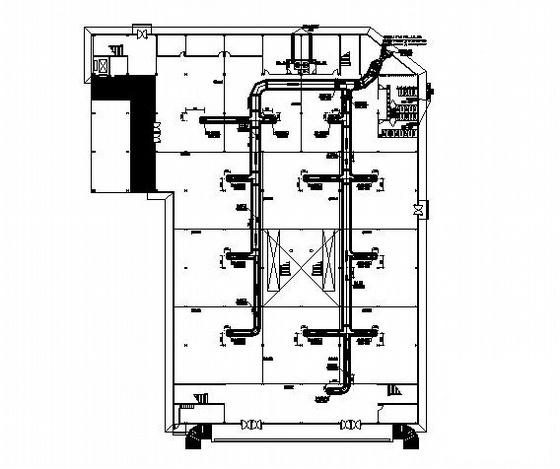

该项目一～三层共有四部疏散楼梯，均有面积大于 的可开启外窗，此处采用自然排烟的方式；对该项目地上部分各层的各房间及公共用房，该资料均采用自然排烟的方式，依据规范的规定，要求各层房间可开启外窗的面积不应小于该房间面积的2%；该项目的中部有一个净空高度大于12m的中庭，跟据规范设置机械排烟系统；超过20m的内走廊，超市、家具购物广场做挡烟垂璧分为若干防烟分区采用机械排烟的方式；排烟管采用镀锌钢板联合咬口制作。
