小区地下车库通风防排烟设计CAD施工图纸(dwg)

woshiyigeren

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑面积：27117平方米
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：4张
• 设计年代：近代
• 设计内容：通风, 防排烟
• 项目地址：宁夏

附件详情

稿件为宁夏银川某小区地下车库平时通风及防排烟系统设计施工图纸，车库面积为27117m2，设计依据：《汽车库 修车库 停车场设计防火规范》GB50067-97。通风系统采用喷流诱导通风系统，排风为机械排风，排风次数为6次/h……

编制于2013年，图纸共4张。

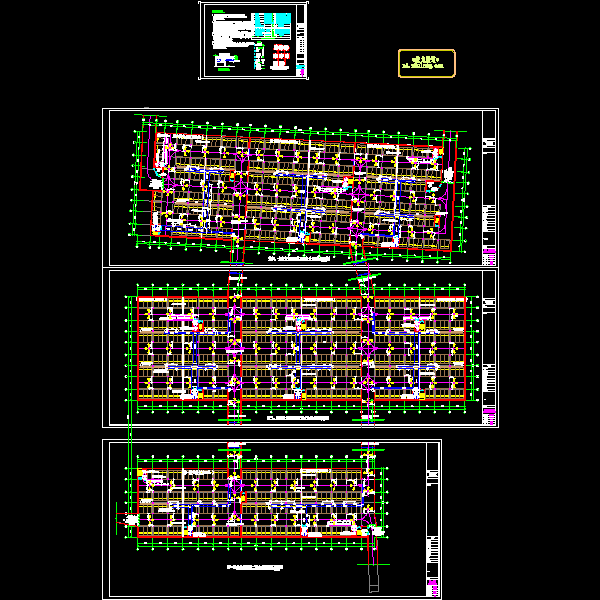

地下一层剖面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
