3000平米地下车库通风防排烟设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑设计面积：3000平方米
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：4张
- 设计年代：近代
- 设计内容：通风,防排烟,机房
- 项目所在地：上海
附件详情
- 设计与施工说明
- 主要设备材料表

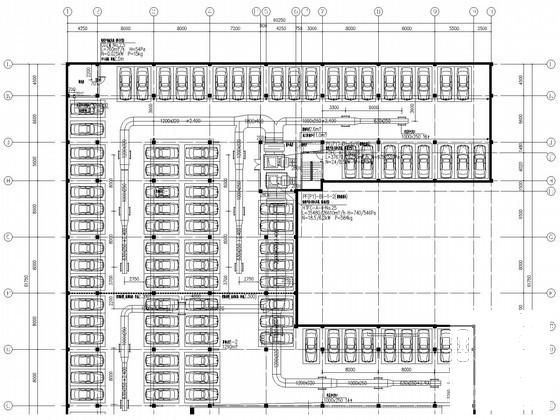

- 地下车库排风兼排烟平面图

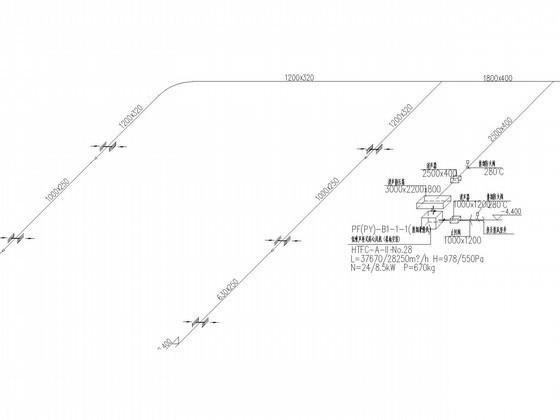

- 机械排风兼排烟系统图

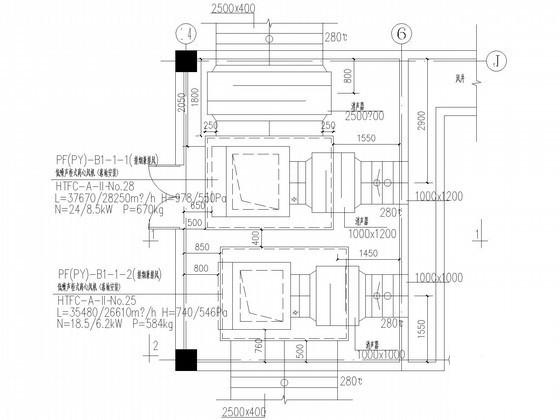

- 排烟机房详图及剖面
附件详情
稿件为上海某地上汽车库
通风防排烟
设计施工图，含通风计算表。车库建筑面积2999.09m2，停车数量为99辆。共为1个防火分区，每个防火分区均分为二个防烟分区。
设计范围：
1、地下汽车库机械通风系统和消防排烟系统设计。
2、部分设备用房的机械通风系统设计。
，图纸共4张。
机械排风兼排烟系统图
排风机房详图
地下车库通风施工图

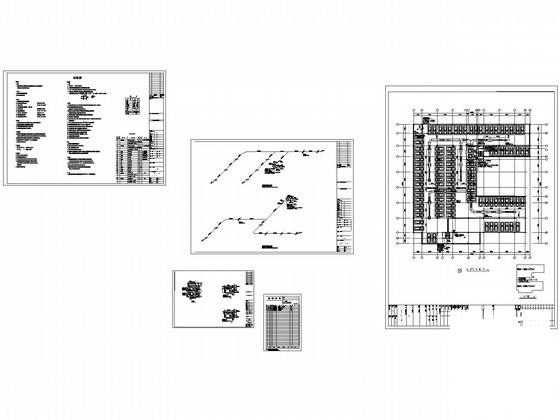

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
