车库通风及防排烟系统设计施工CAD图纸
- 设计详细说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑设计面积：8821平方米
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：4张
- 设计年代：近代
- 设计内容：通风,防排烟
- 采暖系统：散热器供暖
- 送风方式：散流器送风
- 项目所在地：江苏
附件详情
一、项目概要：
该项目位于江苏省，为一车库项目，总建筑面积为8821平方米 。建筑层数为地下1层...
二、通风排烟系统：
1.通风系统：该项目共设 3个防火分区,通风及排烟系统根据防火分区设置，车库通风方式采用机械排风与排烟相结合，住宅车库平时排风换气次数为4次/小时，排风计算高度为3m；排烟换气次数为6次/小时，排烟计算高度为净高，排烟时,采用汽车坡道或者采光通风井自然补风...
2.防排烟系统：该项目通风系统采用排风兼做排烟，风机用双速离心风机，排烟风机入口设280℃排烟防火阀,并与排烟风机联锁。排风口兼做排烟口...

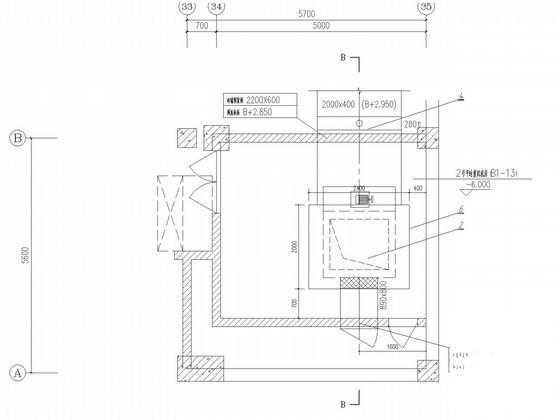

2号平时排风排烟机房平面图
地下一层Ⅱ区通风平面图（平时）
