49063平米大型地下车库通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

该项目是位于山东省，是一个大型地下车库建筑，建筑面积约49062.93m2，地下2层。图纸内容包含设计及施

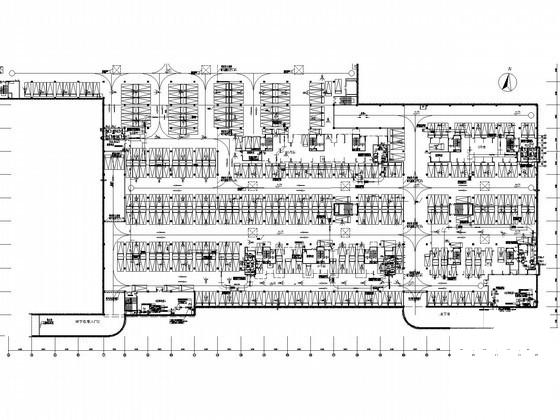

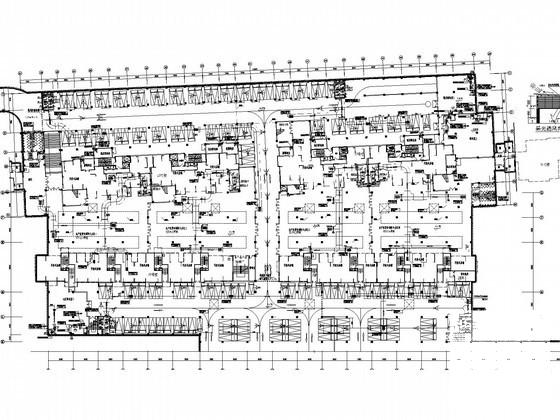

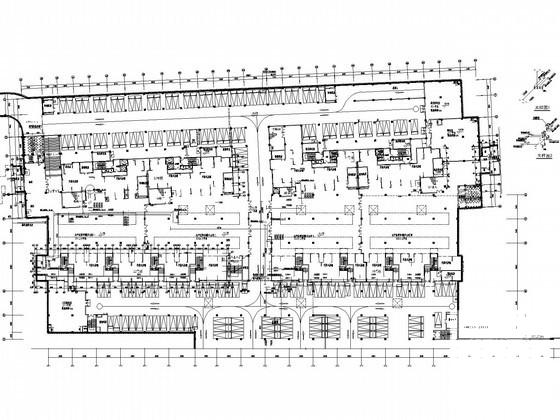

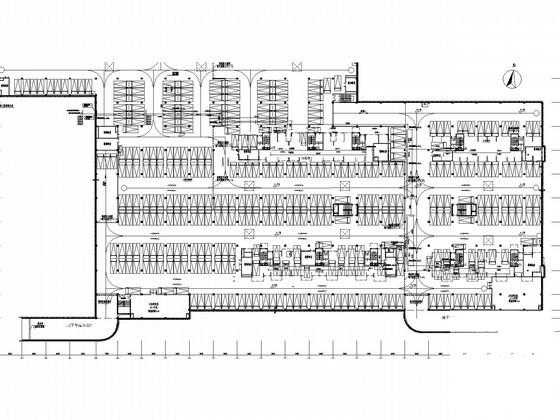

工说明，主要设备材料表及图例，-1层通风平面图北区，-1层通风平面图南区，-2层通风平面图北区，-1层采

暖平面图北区，-1层采暖平面图南区等...

二、通风系统：

1. 地下车库设置机械通风系统，通风系统与排烟分别设置，排风量按 6次/h换气次数计算,通风采用诱导风机方式，设置自然补风系统。
2. 地下室变配电室,开闭所，换热站等设备机房等设置机械通风系统。

三、防排烟设计：

1.地下车库共有七个防火分区，每个防火分区采用固定式挡烟垂壁划分为两个防烟分区，按照防烟分区分别设置排烟和排风系统，排烟量按6次/h；
2.排烟风机采用消防专用高温排烟风机，保证在280°C环境下连续工作不低于30min...
