高层办公楼通风防排烟设计CAD施工大样图（地下室、人防）(dwg)

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 地上层数：8层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：通风, 防排烟, 人防

附件详情

• 设计与施工说明
• 人防通风系统设计施工说明
• 主要设备一览表
• 地下室平时通风平面图
• 地下室战时通风平面图
• 1#、2#楼一层通风平面图
• 1#、2#2~8层通风平面图
• 部分大样图

附件详情

1.该项目为二类高层办公楼，1#、2#建筑物分别为地上8层，地下1层。
2.通风排烟：办公室通风采用分体式空调。地下室一层车库为两个防火分区，排风和排烟共用一套系统，平时设三套机械排风排烟系统，选用三台柜式离心风机,利用车道自然进风。平时排风排烟均按换气次数6次/h计算（以3米高度计）。地下室生活水泵房设一套机械排风排烟系统（PY(F)-D-4)，换气次数按6次/h计算，
3.人防系统：地下室设一个六级人防防护单元。人防防护单元内设两个口部，一个排风口部、一个进风口部。进风口部设有清洁式、滤毒式、隔绝式三种通风方式，通过阀门控制，通风方式可相互转换。清洁式通风量为5.2m/h人，滤毒式通风量为2.1m/h人，所有平时排风管穿越防护外墙，战时均应封堵.......

编制于2010年，图纸共10张。

人防单元排风原理图

防护单元送风口大样图

风管安装大样图

地下室战时通风平面图

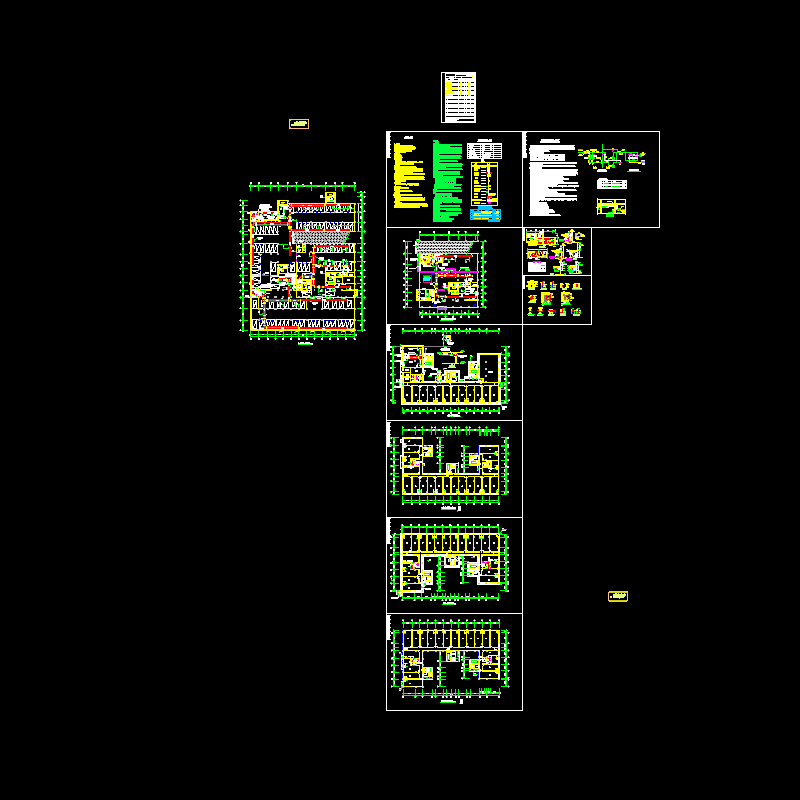

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
