住宅小区地下室通风防排烟设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：其他
- 建筑高度类型：单层建筑
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：5张
- 设计年代：近代
- 设计内容：通风,防排烟
- 项目所在地：江苏
附件详情
- 设计与施工说明
- 设备材料表

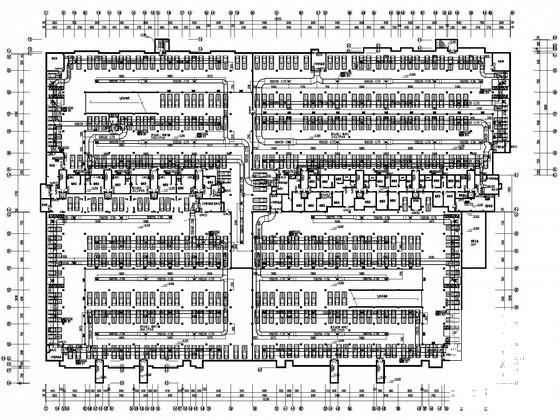

- 地下车库通风平面图
- 地下车库排风机房大样图
- 地下车库送风机房大样图
- 储藏室送风机房大样图
- 风管剖面图
附件详情
稿件为南京某住宅小区地下室
通风防排烟
设计施工图；地上共8幢住宅，地下室对应设有自行车库、汽车库、储藏室及设备用房。
设计内容：小区地下室的通风与防排烟系统设计。
，图纸共5张。

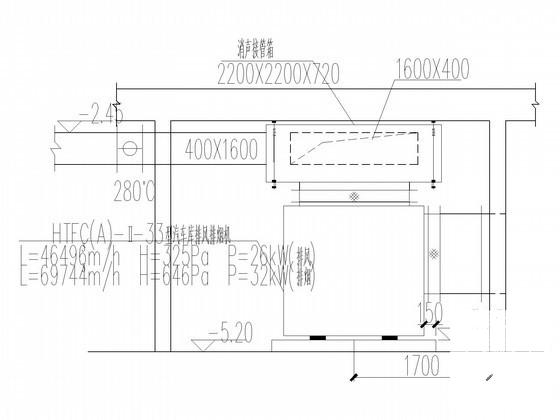

地下车库排风机房大样图

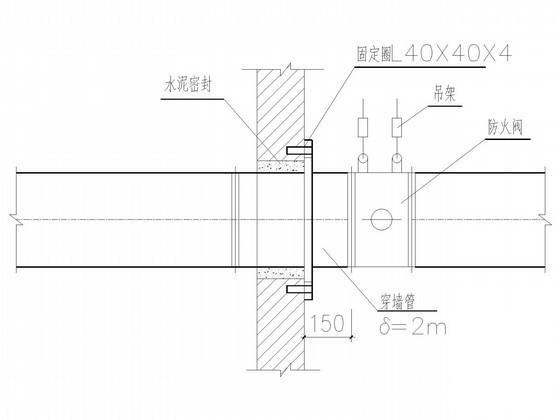

防火墙处防火阀示意图

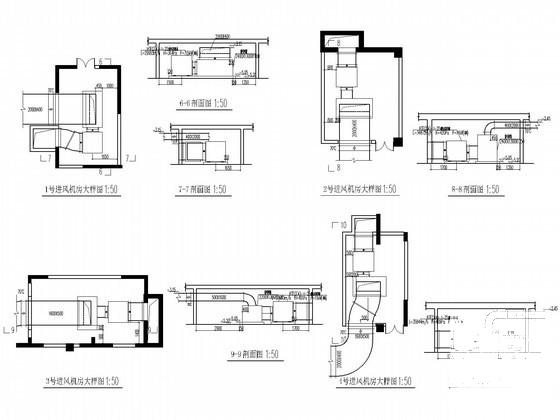

地下车库送风机房大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
地下室通风排烟设计 - 1 -
地下室通风排烟设计 - 2 -
地下室通风排烟设计 - 3 -
地下室通风排烟设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
