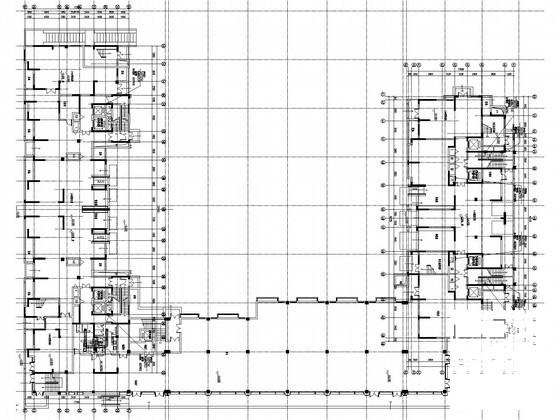

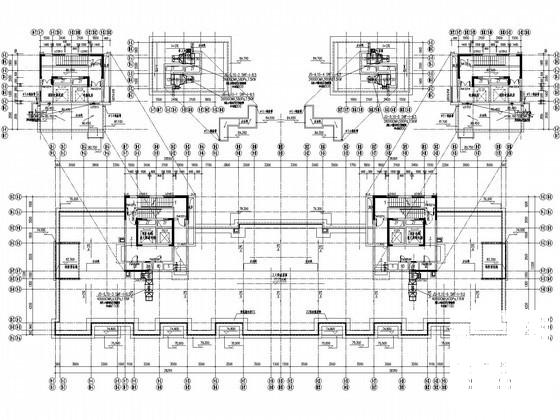

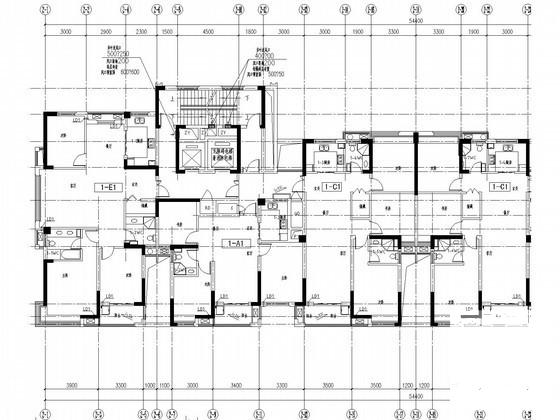

高层住宅楼及地下室通风排烟系统初步设计CAD初设图纸

附件详情

一、项目概要：
该项目设置一个大地下室，地上为10幢高层住宅楼。工程配设空调通风系统，消防防排烟系统等....
二、空调系统：
住宅采用分体式空调机组，预留室外机位及电源，空调冷凝水有组织排放...

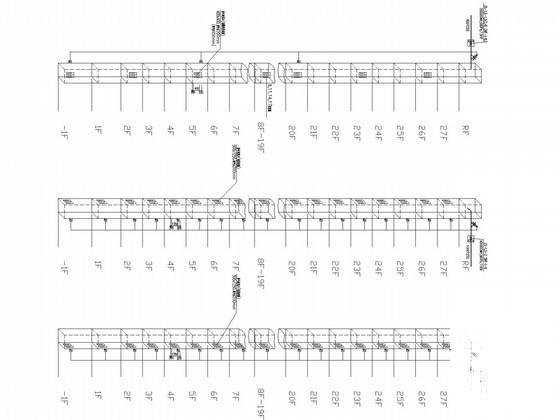

三、通风排烟系统：
1.地下车库设机械排风兼排烟系统，排风量按6次换气／小时计，利用车道、通风采光井自然补风或设机械送风。
2.地下设备用房设机械送排风系统，通风量按照有效排除房间废热、废气计算确定。
3. 住宅厨房油烟经竖井至屋顶高空排放...

图纸共25张。
