住宅群地下室通风排烟系统设计施工CAD大样图

附件详情

一、项目概要：
工程为住宅，位于深圳市宝安区。该资料为1区工程，共分为4个组团，其中A组团建筑面积为68649.30m2，C组团建筑面积为48389.18m2，D组团建筑面积为47286.07m2......
二、空调系统：

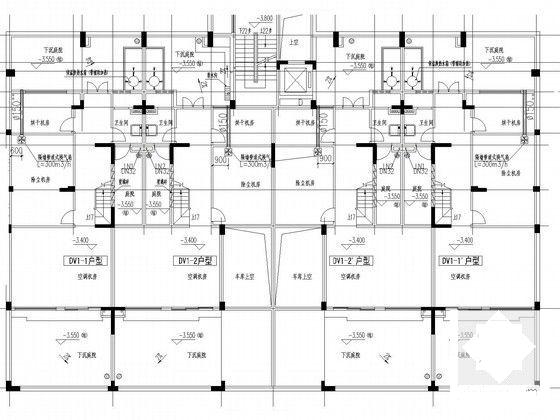

地上部分总共分为17个户型。均设计为单冷变制冷剂流量多联（VRV）空调系统，室内机均采用天花板内藏风管式......
三、通风排烟系统:
1.所有的设备房、地下车库、储藏室、卫生间、垃圾房均设有机械通风系统。公共卫生间设集中机械排风系统。排风量按换气次数15次/时计算。

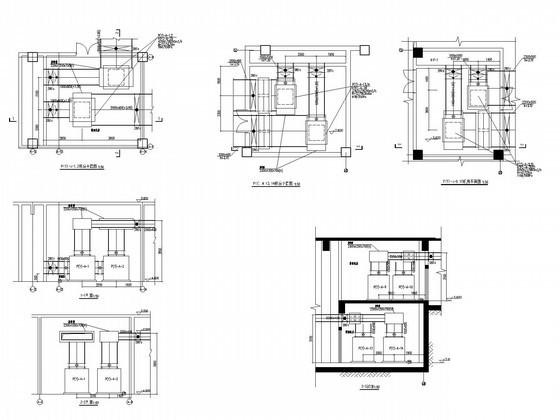

2.设备用房设置机械送排风系统。水泵房通风量按换气次数6次/时计算。

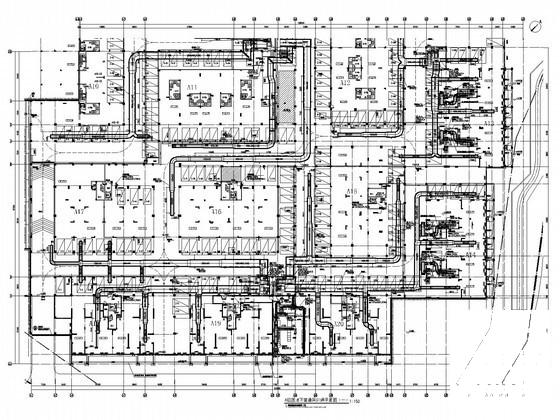

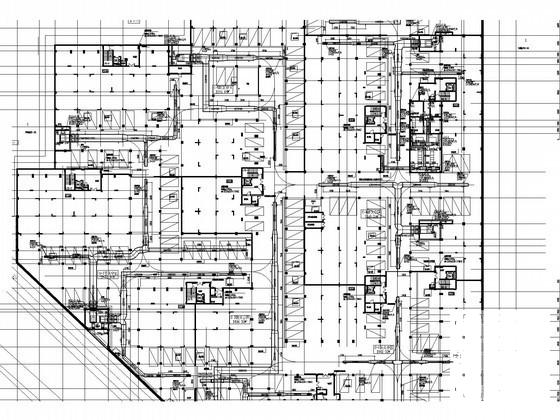

3.地下车库设置机械通风系统，按6次/小时换气次数计算排风量......

图纸共32张
