多栋高层住宅小区通风及防排烟系统设计CAD施工大样图（人防设计）(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：12800平方米
• 地上层数：30层
• 地下层数：1层
• 图纸设计深度：方案(初设图),扩初图
• 参考图纸：72张
• 设计年代：近代
• 设计内容：通风,防排烟,人防
• 送风方式：散流器送风,其他
• 节点大样：制冷机组
• 项目地址：江苏

一、项目概要：

该项目位于江苏省，是一个多栋高层住宅小区建筑项目，地上30层，地下1层，建筑总高度87米，总建筑面积约128000平方米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，正压送风系统示意图，地下一层通风平面图(平时)，进风机房地下一层平、剖面图，地下一层通风平面图(战时)，地下一层平、剖面图，设备安装预埋大样图，通风平面图等...

二、、 通风防排烟 系统：

根据建筑平面图，剪刀楼梯间设置正压送风系统。正压风机设于机房层屋顶。防烟楼梯间每两层设置一个常闭正压送风口，地上层着火时开启地上所有风口。地下层着火时开启地下层及一层风口。合用前室采用可开启的外窗自然排烟。地下自行车库采用机械通风，换气次数为2-3次/h。

机动车库设置双速风机进行机械排风及排烟，平时低速排风，火警时切换到高速排烟。系统排烟量按换气次数为6次/小时计算，计算高度为净高,排风按换气次数为4次/h计算，计算高度为3.0m。防火分区一设置机械补风，补风量大于排烟量的50%。防火分区二利用采光通风井自然补风。排烟风管穿机房及防火墙、楼板处设置280°C防火阀。排烟口距最远点距离小于30m。14#、15#主楼防烟楼梯间设置正压送风，非机动车库设置机械通风，换气次数为4次/h...

图纸展示：

地下一层通风平面图(平时)

地下一层通风平面图(战时)

A-2口部地下一层平、剖面图

B-1口部、B-2口部地下一层平、剖面图

C-1口部、C-2口部地下一层平、剖面图

柴油电站、B-4口部、A-1口部地下一层平、剖面图

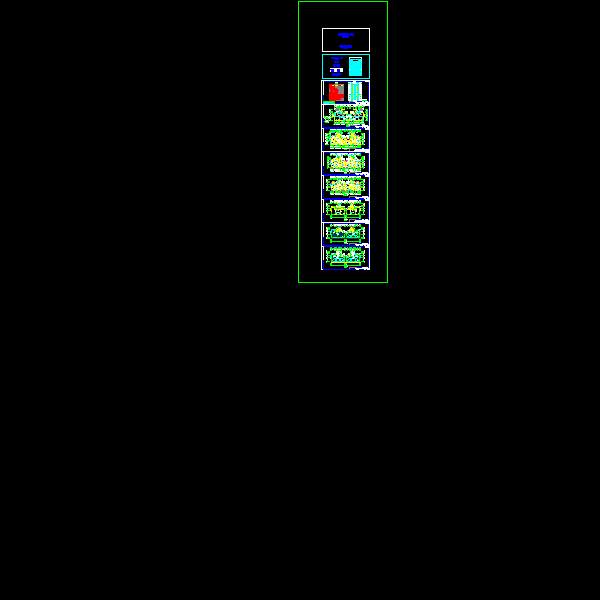

13#-暖施_t3.dwg

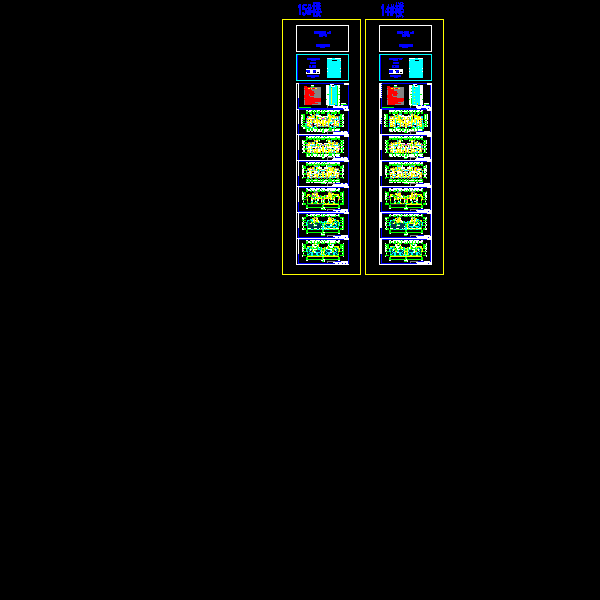

菱溪c区14#，15#-暖施_t3.dwg

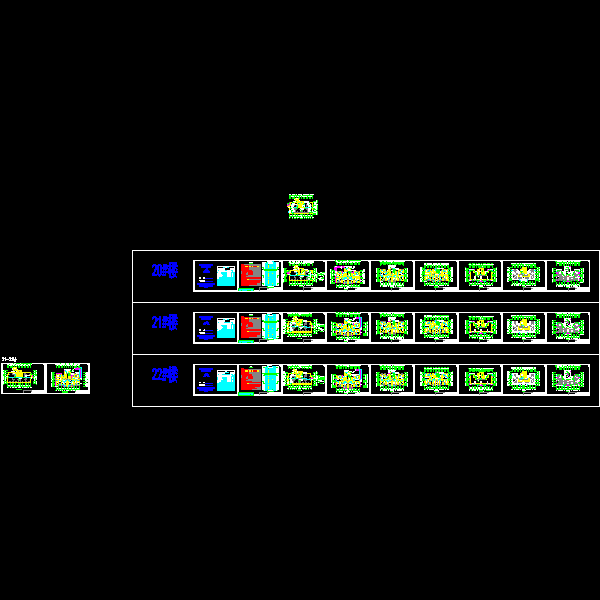

20、21、22#-暖施_t3.dwg

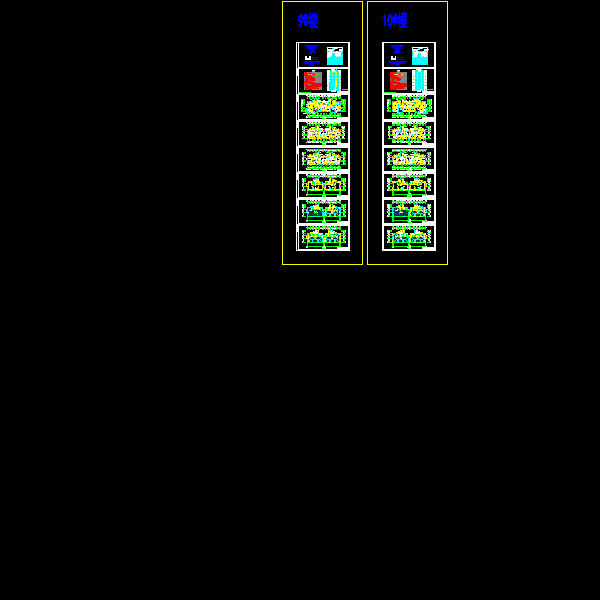

菱溪d区9#，10#-暖施_t3.dwg

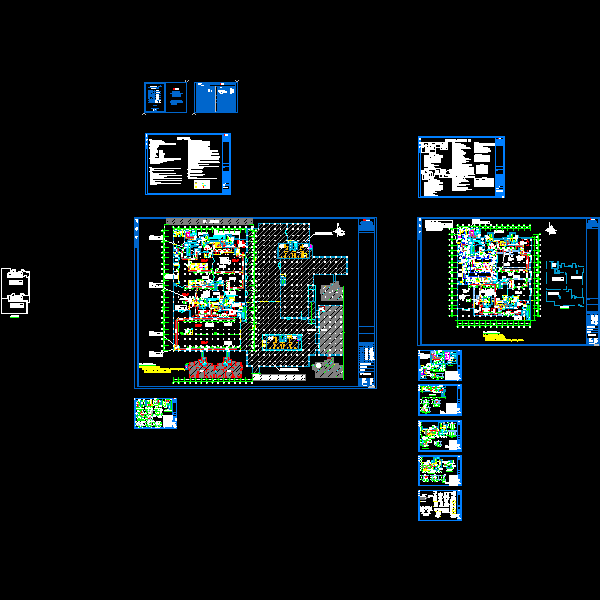

菱溪名居暖施校对版_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
