9层培训中心教学楼空调通风及防排烟系统设计CAD施工图纸（集中冷热源大样图纸多）.dwg

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑,高层建筑
• 建筑面积：13992平方米
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源
• 水系统：双管制,同程式,异程式,闭式
• 送风方式：散流器送风
• 项目地址：江苏

附件详情

一、项目概要：
为5层的教学楼和9层的宿舍楼,地下一层，总建筑面积13992平方米...
二、冷热源：
冷热源由游泳艺术楼地下室冷冻/热水机房集中冷热源提供，冷冻水供回水温度为7/12℃...
三、空调系统：
1.该项目空调末端采用风机盘管加新风系统。
2.教室及实验室空调末端均采用风机盘管接风管侧送型，送风口采用侧装百叶风口，回风口采用百叶风口，气流组织为侧送顶回。
3.空调循环水系统采用二管制闭式水循环系统。本子项内水管管路垂直异程，水平同程...
四、通风系统：
1.地下室汽车库设置机械排风，排风量按换气次数不小于6次/小时计，利用车道自然补风。
2.地下室配电间用房按换气次数6次/小时设机械通风，利用进风百叶自然补风...
五、防排烟系统：
1.地下室汽车库设置机械排烟系统，排烟量按换气次数不小于6次/小时计。
2.建筑内长度大于20米且无法利用可开启外窗自然排烟及长度大于60米的内走道设置机械排烟系统。
3.防烟分区内排烟量按地面面积不小于60M3/(M2*H)计...

编制于近代年 图纸共34张。

通风及防排烟平面图

大样图

防排烟系统流程图

空调水系统图

空调平面图

m-00-000b,200b.dwg

m-06-000.dwg

m-06-001~.dwg

m-06-100~,200~.dwg

m-06-500.dwg

m-06-700.dwg

m-07-000.dwg

m-07-001.dwg

m-07-100~,200~.dwg

m-07-103a.dwg

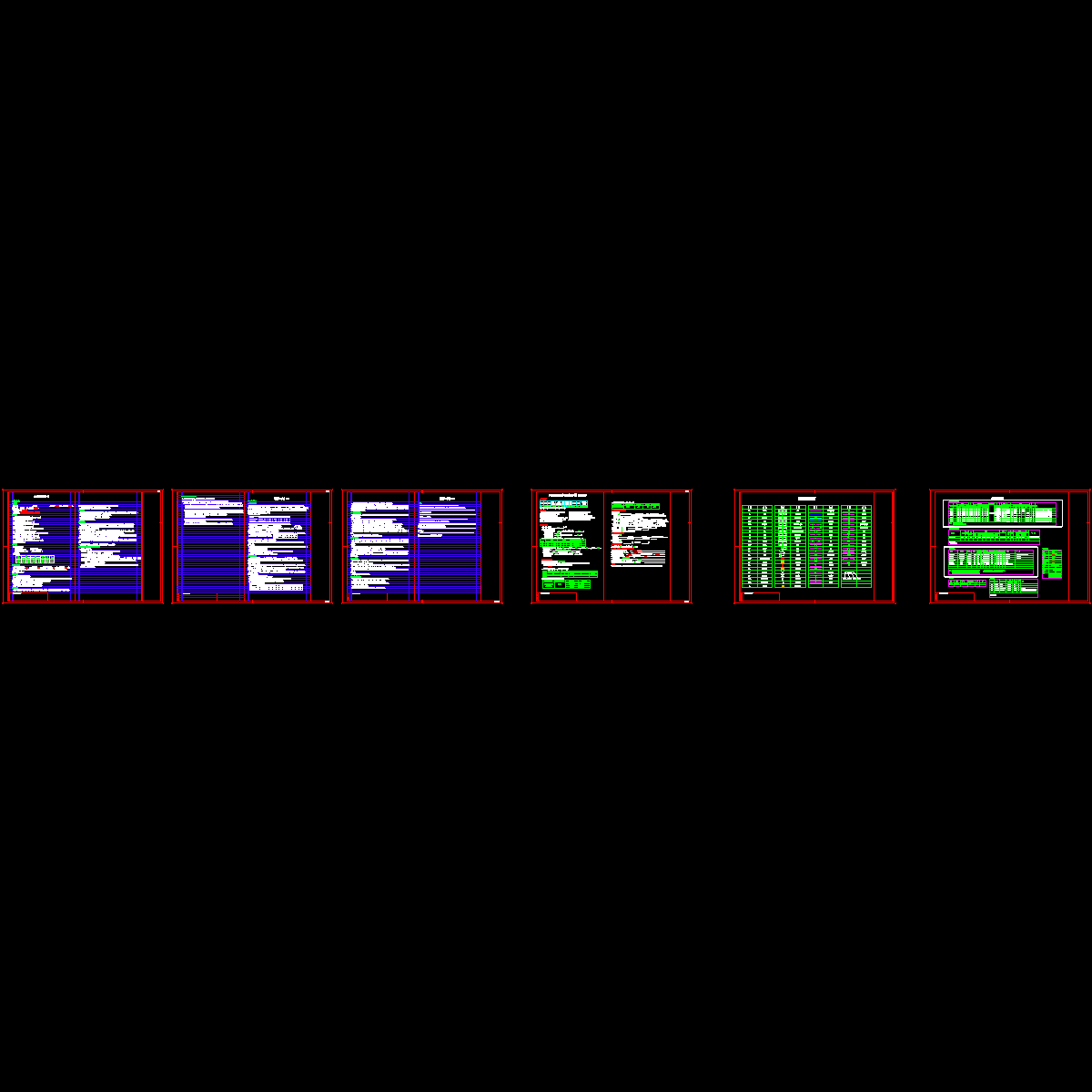

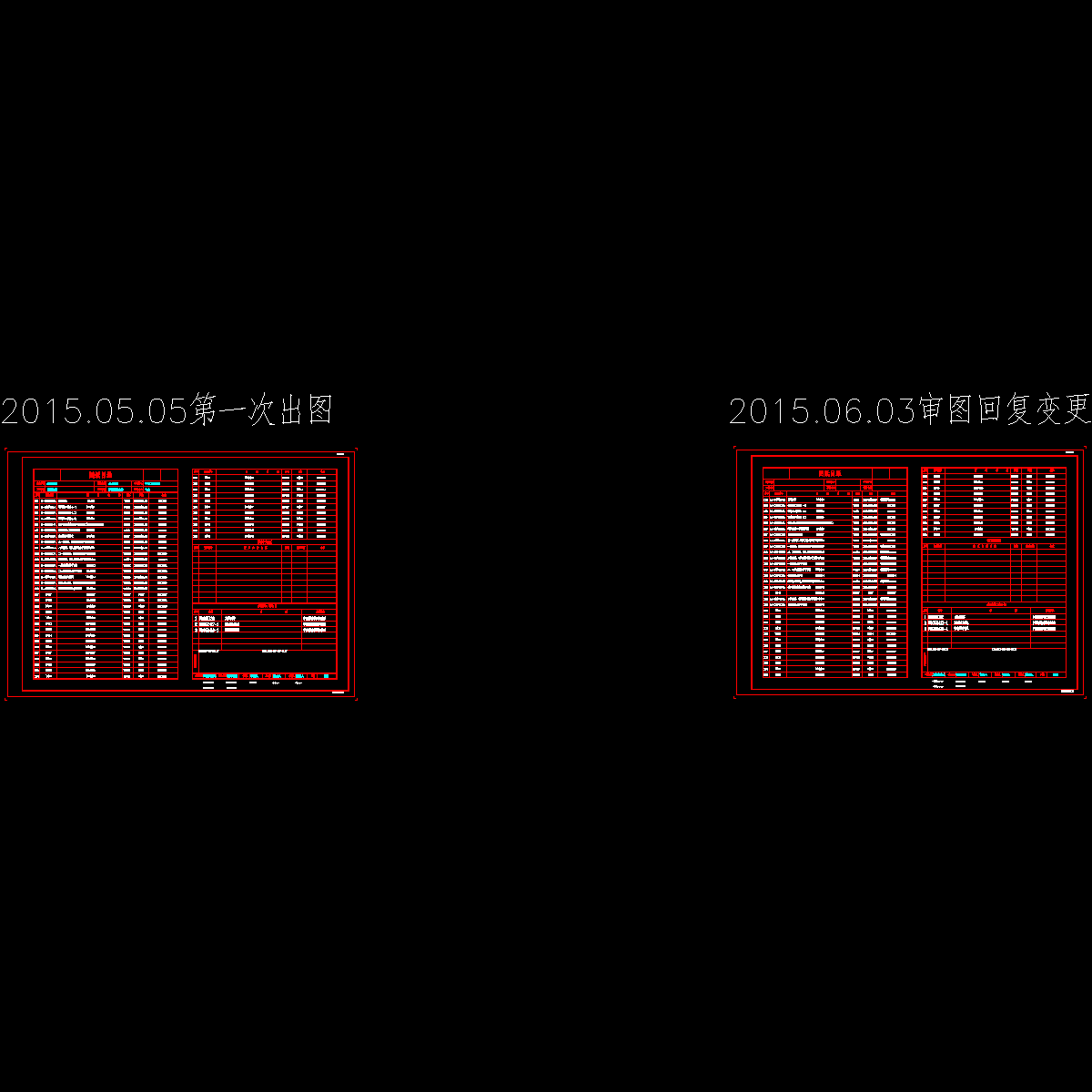

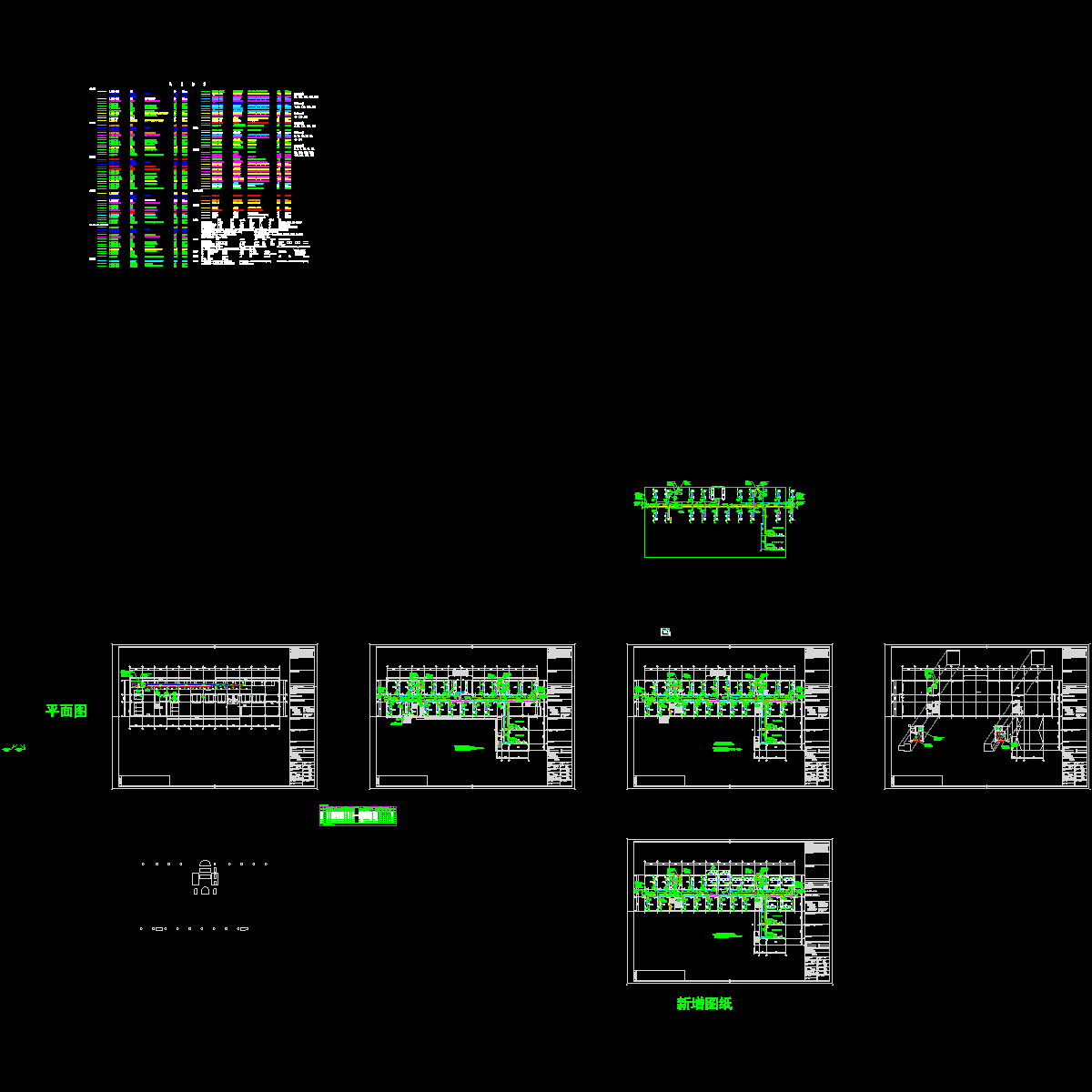

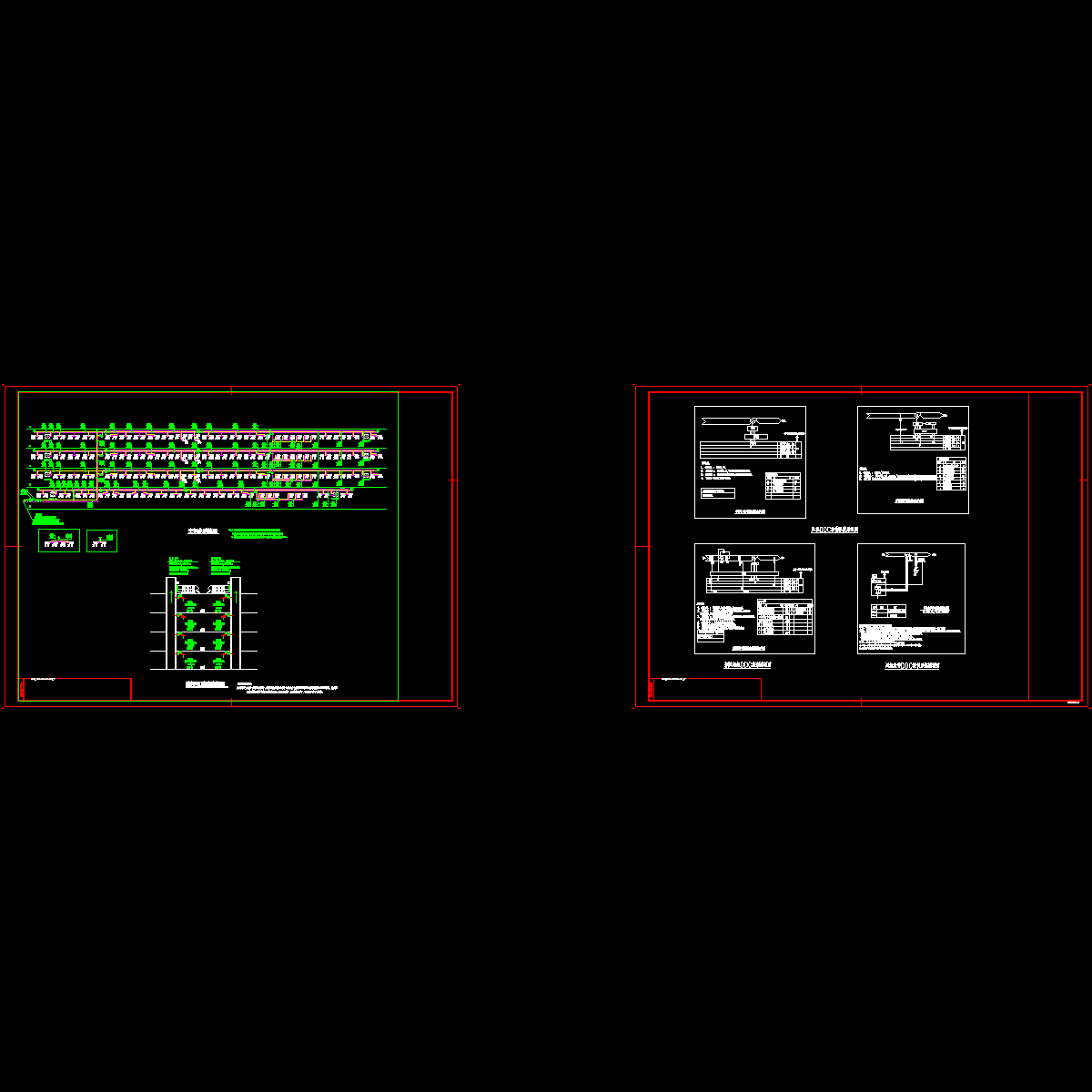

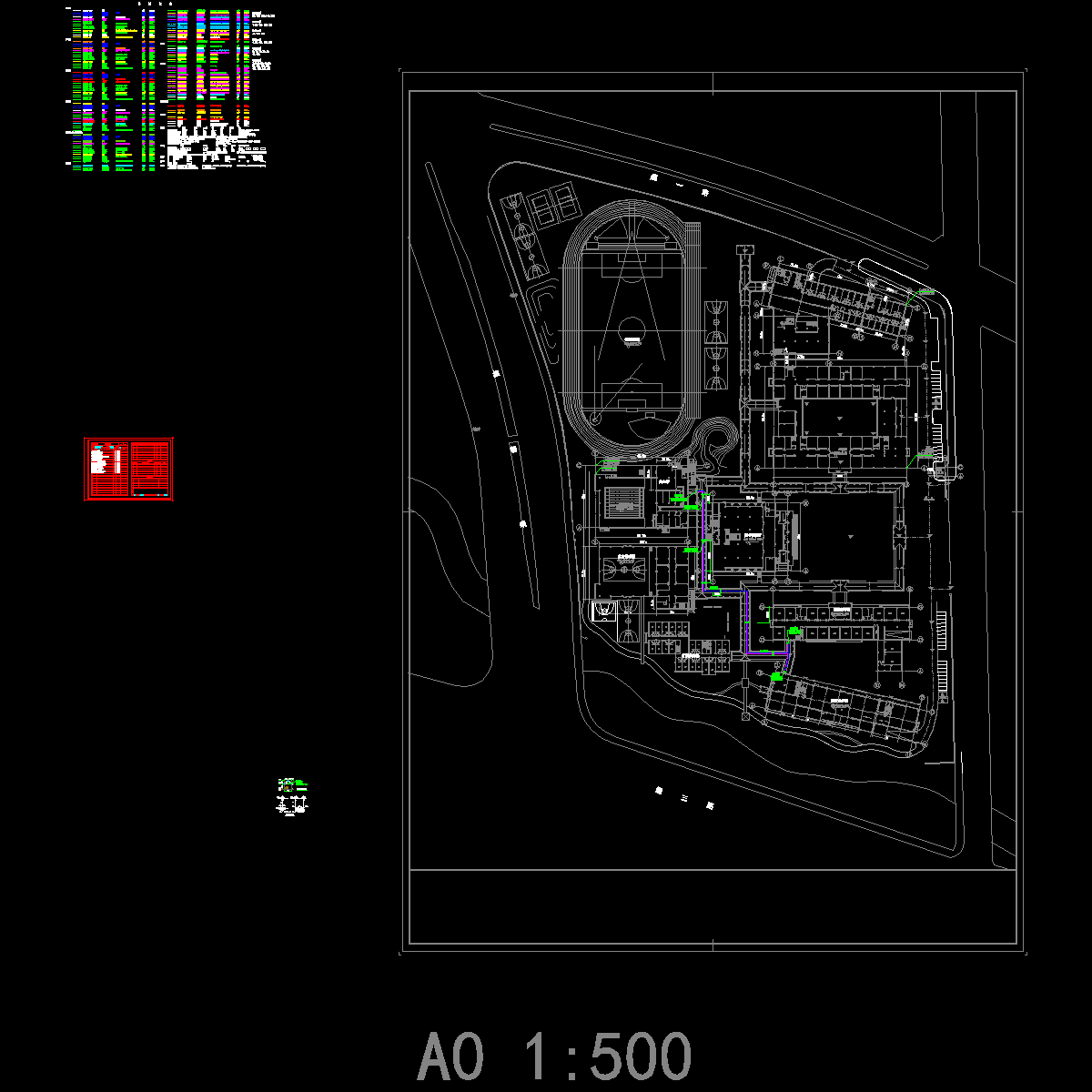

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
