12层多套商业住宅及展厅空调通风防排烟系统设计施工CAD图纸

搜索更多资源
  • 建筑类别：住宅,办公,商业,文化
  • 建筑高度类型：高层建筑
  • 建筑地上层数：12层
  • 建筑地下层数：1层
  • 图纸设计深度：施工图
  • 参考图纸：24张
  • 设计年代：近代
  • 设计内容：空调,通风,采暖,防排烟,冷热源,机房,其它
  • 冷热源：市政热网,电动压缩式冷水机组
  • 空调系统：空气-水系统
  • 采暖系统：热水辐射
  • 送风方式：散流器送风
  • 节点大样：风机盘管
  • 项目所在地：北京

资料简介：
本该资料包含多套建筑项目，其中包括高层住宅楼的防排烟项目、商业住宅楼的空调水系统设计，热水及手术区独立供冷供热系统，多功能厅的空调设计等。
图纸内容主要包含加压送风系统说明表，加压送风系统流程图，防烟楼梯间、合用前室防烟原理图，防烟平面图，防烟设备布置平面图；空调水、采暖平面图，风机盘管水管安装示意图，组空水管安装示意图，热水及手术区独立供冷供热系统图，空调平面图等...

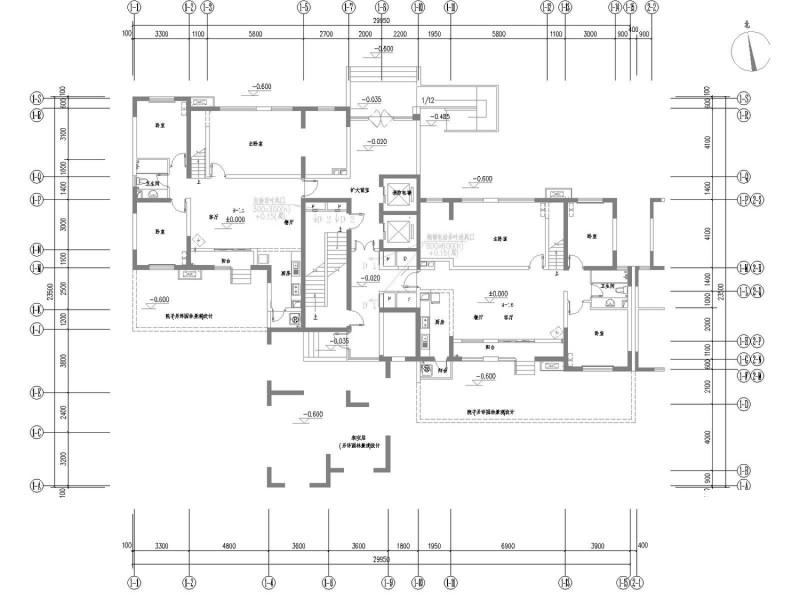

单元一层防烟平面图

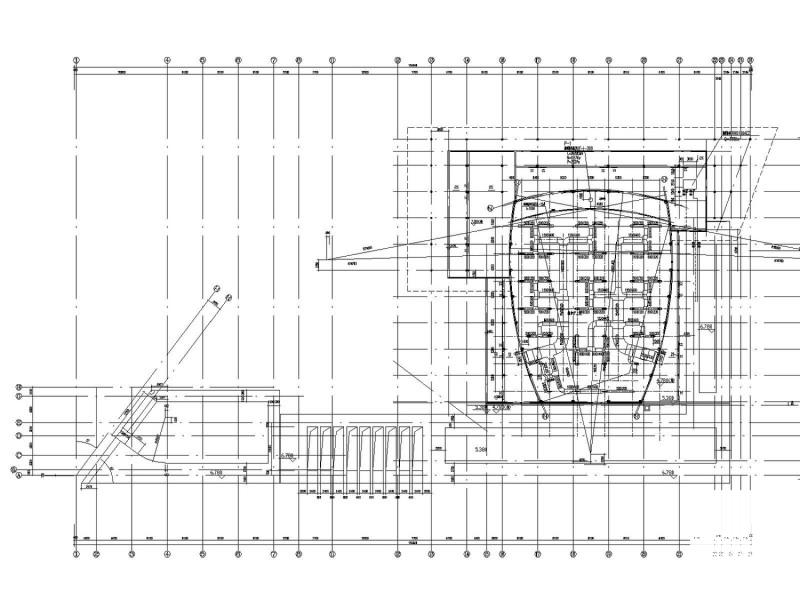

6.180标高空调平面
7.500标高空调风管平面图

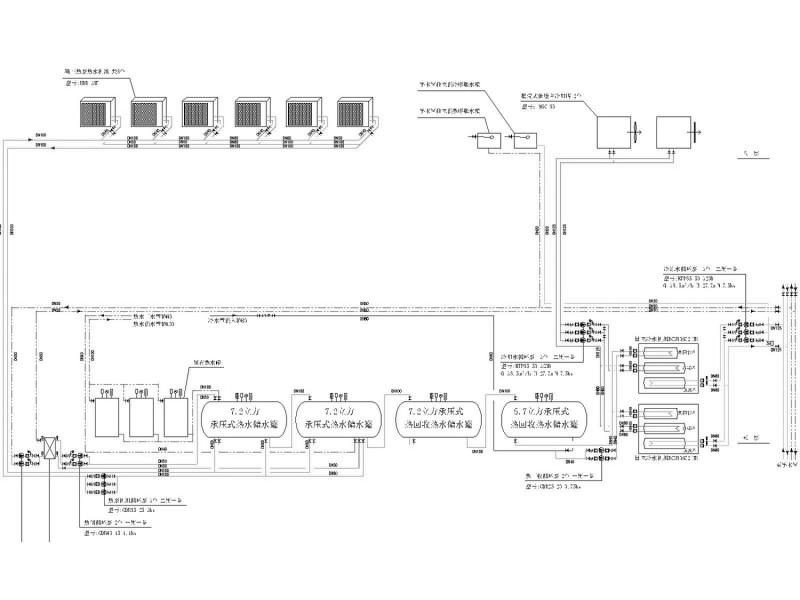

热水及手术区独立供冷供热系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 住宅设计图纸 - 1
    住宅设计图纸 - 1
  • 住宅设计图纸 - 2
    住宅设计图纸 - 2
  • 住宅设计图纸 - 3
    住宅设计图纸 - 3
  • 住宅设计图纸 - 4
    住宅设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
