34层整套住宅小区含地下部分通风及防排烟系统CAD施工大样图(人防设计).dwg

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 建筑面积：140000平方米
• 地上层数：34层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：64张
• 设计年代：近代
• 设计内容：通风,防排烟,人防,其它
• 送风方式：散流器送风
• 项目地址：江苏

一、项目概要：

该项目位于江苏省，是整套住宅小区含地下部分建筑项目，地上最高34层，地下1层，建筑面积约14万平方米。

图纸内容主要包含空调通风设计及施工说明，主要设备材料表及图例，排风机房通风平、剖面图，风(排烟)平面图， 系统原理图 战时通风设计施工说明，战时送、排风平、剖面图，战时柴油电站通风详图，人防通风预埋大样图，战时通风平面图等...

二、通风防排烟系统：

机动车库设置双速风机进行机械排风及排烟，平时低速排风，火警时切换到高速排烟。系统排烟量按换气次数为6次/小时计算，计算高度为净高,排风按换气次数及稀释浓度法计算最大值确定，经计算按6次/小时计算，计算高度为3.0m。不能利用汽车坡道或通风采光井自然补风的防火分区设置一台机械补风机，补风量按不小于排烟量的50%设计。非机动车库排风兼排烟，换气次数为6次/小时计算，补风为自行车坡道自然补风。补风量按不小于排烟量的50%设计。排烟风管穿机房及防火墙、楼板处设置280°C防火阀。排烟口距最远点距离小于30m。

配电间、生活泵房、消防泵房等配套用房设置机械通风，换气次数为4次/h...

图纸展示：

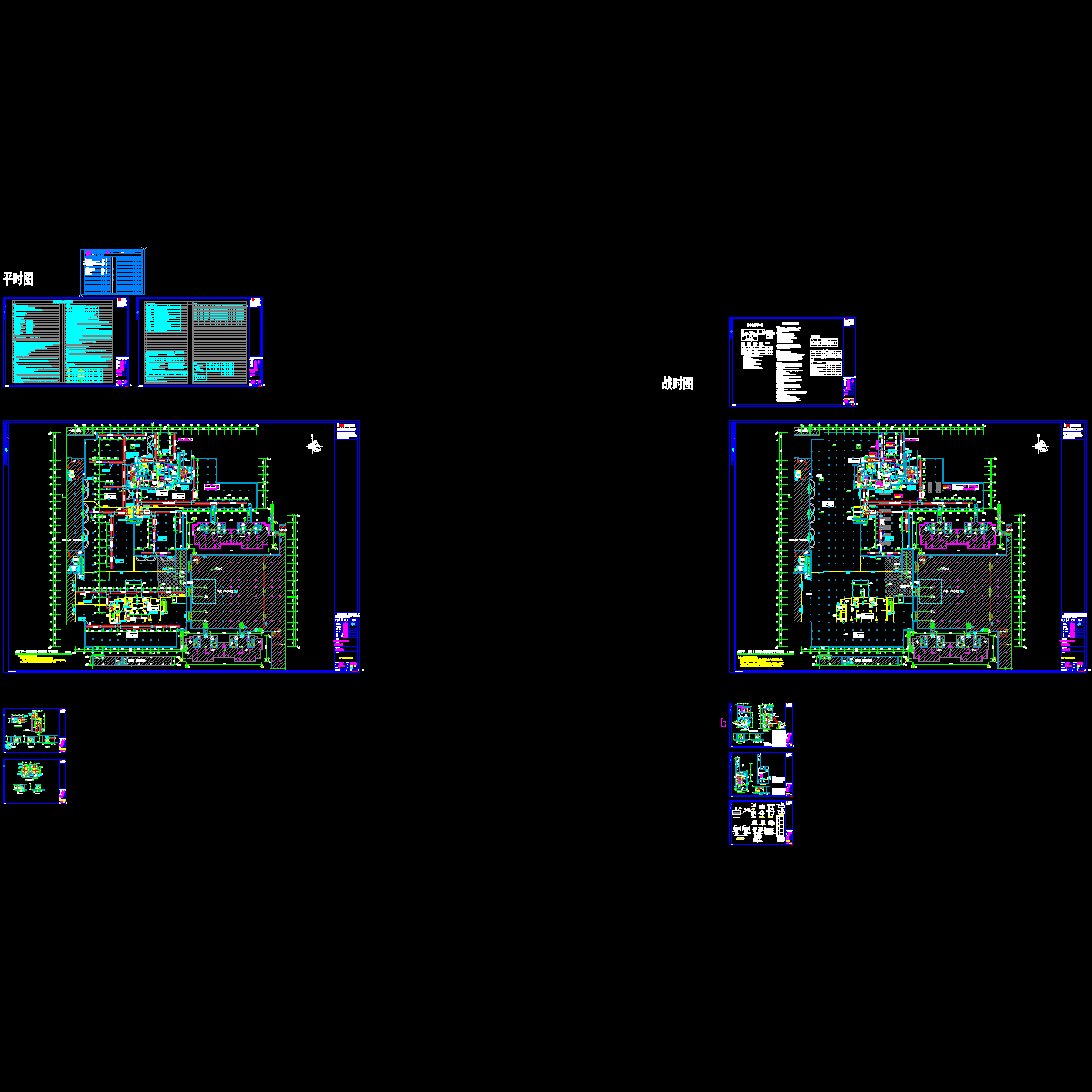

地下一层通风(排烟)平面图

地下一层战时通风平面图

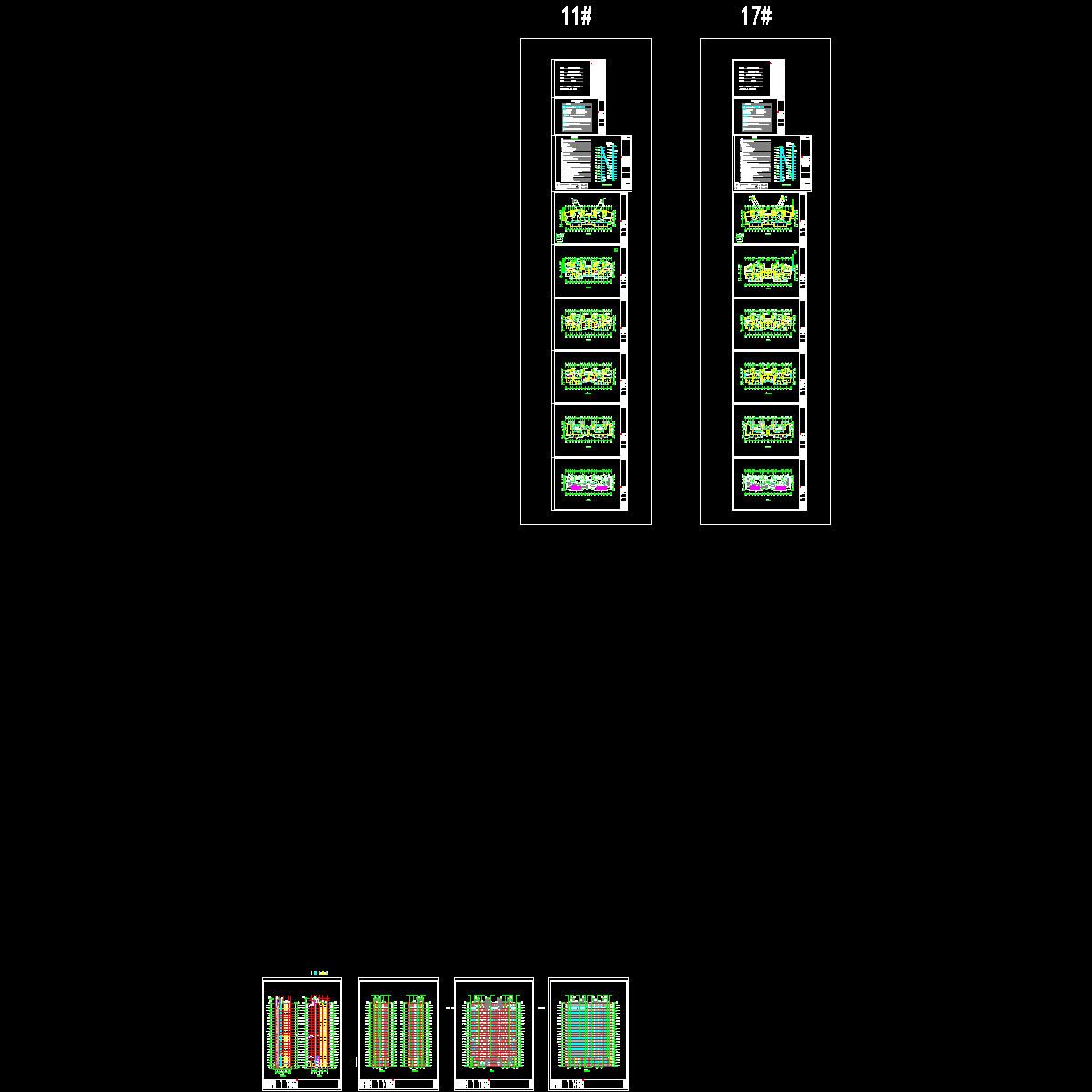

11#地下一层通风防排烟平面图

17#地下一层通风防排烟平面图

11#，17#-暖施_t3.dwg

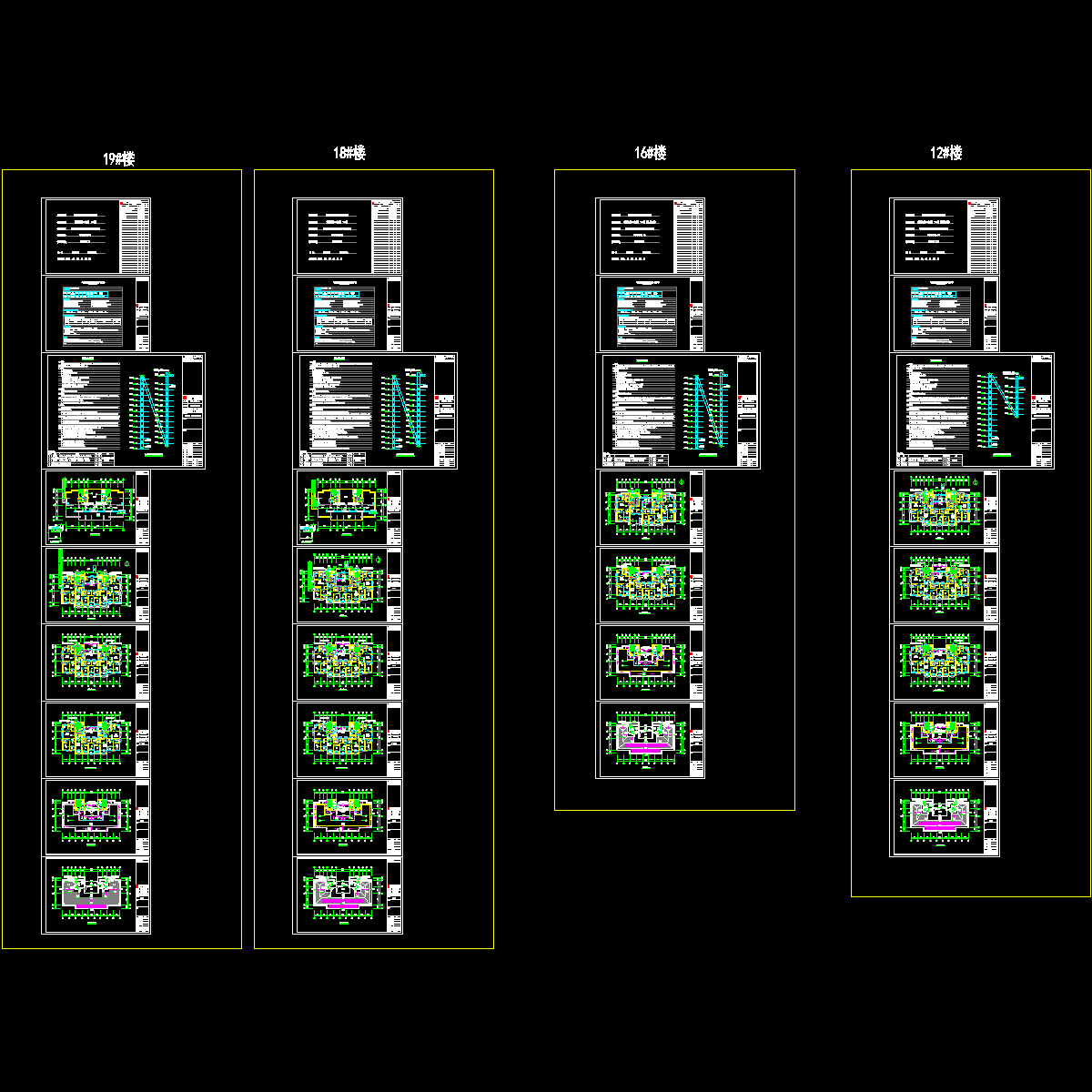

12#、16#、18#、19#-暖施_t3.dwg

菱溪名居通风施工图03.31_t3.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
