高层住宅楼采暖通风设计CAD施工图纸(地下层防排烟)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑类型：高层建筑
• 建筑设计面积：24719.85平方米
• 建筑高度：79.5m
• 地上楼层：26
• 地下楼层：2
• 地下室：仓储
• 设计阶段：施工图设计
• 设计内容：通风,采暖,防火排烟
• 附件设计说明：有,设计参数,施工安装要求
• 采暖系统：低温热水地面辐射
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 设计说明及材料表
• 地下层防排烟平面图
• 防烟分区最远点示意图
• 防排烟平面图
• 屋顶消防平面图
• 采暖平面图
• 散热管布置图
• 正压送风系统图
• 管道井详图及立管图

附件详情

稿件为河南一栋高层住宅楼采暖通风及防排烟设计施工图纸；地地下共两层，均为为丁戊类储藏室，地上26层为住宅，建筑面积24719.85m2，建筑高度79.5m。
设计内容：该住宅楼的采暖通风及防排烟设计。

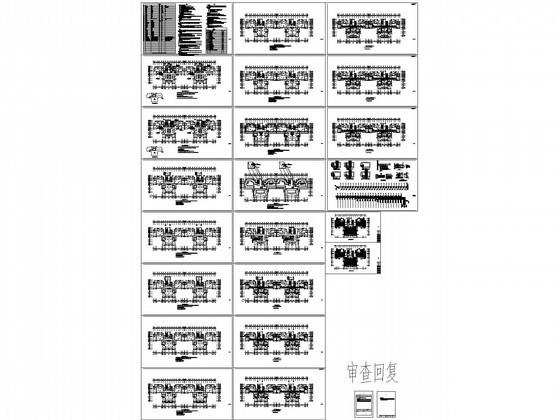

，图纸共22张。

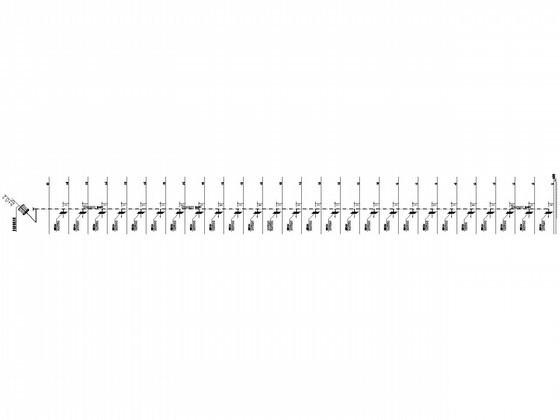

加压送风系统图

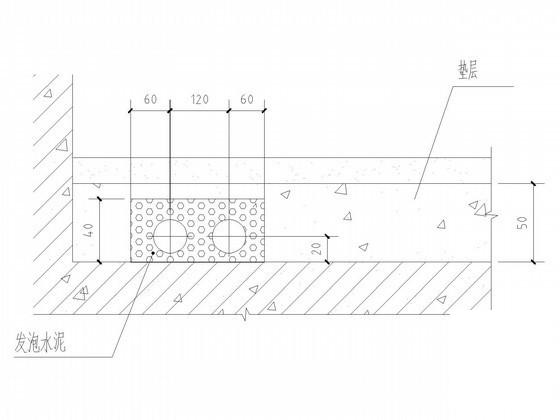

埋地管道大样图

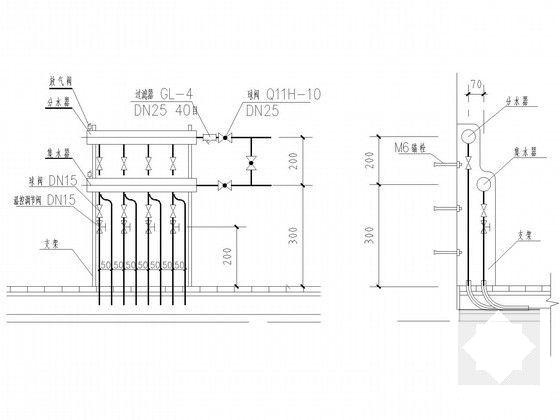

采暖分集水器详图

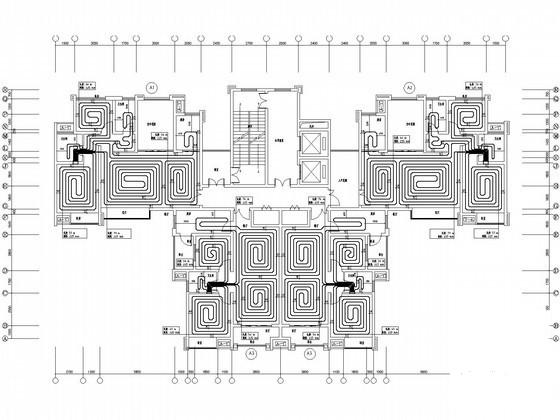

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 16:46:31上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
