超高层住宅楼通风防排烟设计施工CAD图纸
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：超高层建筑
- 地上层数：36层
- 地下层数：2层
- 图纸设计深度：施工图
- 设计年代：近代
- 设计内容：通风,防排烟
- 项目所在地：安徽
附件详情
一、项目概要
1、该项目为安徽省某XXXX广场住宅楼，建筑高度为117.850m，地下两层，地上三十六层，为一类住宅楼。
2、防烟楼梯间及合用前室分别设置机械加压送风系统，采用分段送风，风井于18层顶采用楼板封堵。
3、电梯机房设置机械排风系统，排风量按换气次数不小于10次/h选取，自然进风。

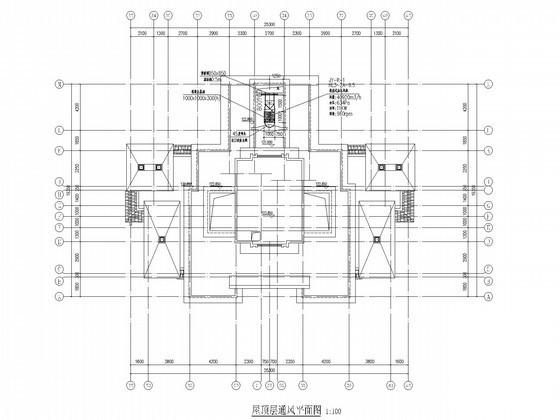

屋顶层通风平面图
三十六层通风平面图
十九～三十四层平面图
