一份35层住宅楼通风防排烟设计CAD施工图纸(4栋楼)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：35层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：32张
• 设计年代：近代
• 设计内容：通风,防排烟
• 项目所在地：安徽

附件详情

• 设计施工说明
• 主要设备表
• 风机安装大样
• 正压送风平面图
• 机房层 通风防排烟 平面图
• 防排烟系统原理图

附件详情

稿件为安徽某住宅区4栋高层住宅楼通风防排烟设计施工图；建筑高97.3米，共33~35层。合用前室设置正压送风系统，正压风机设于屋顶；着火时开启着火层及上、下各一层加压送风口。楼梯间地上部分采用自然排烟,地下部分采用加压送风，正压风机设于地下室。

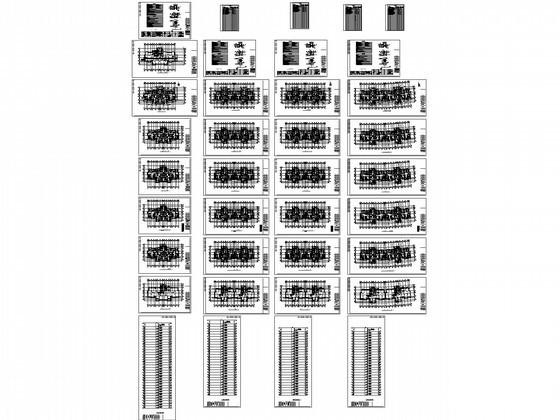

，图纸共32张。

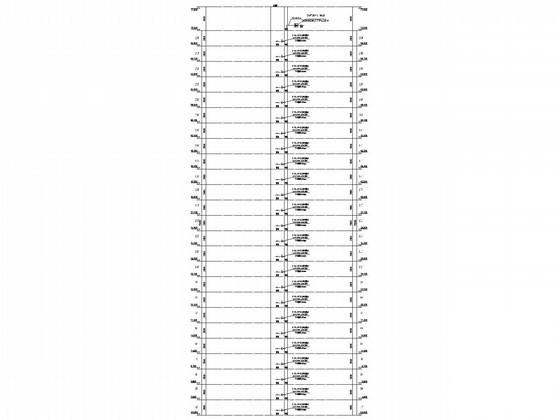

防排烟系统原理图

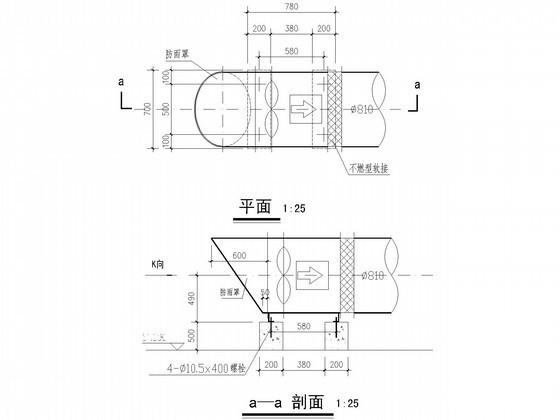

合用前室加压风机安装大样

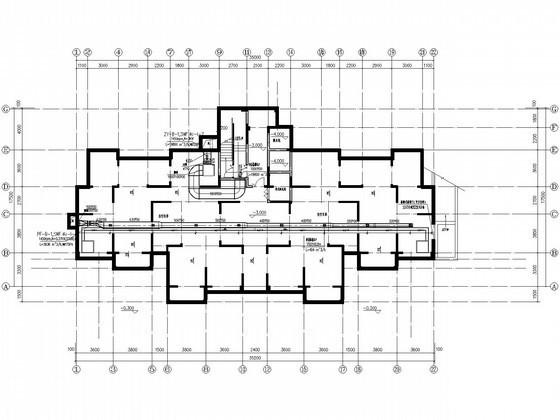

加压送风平面

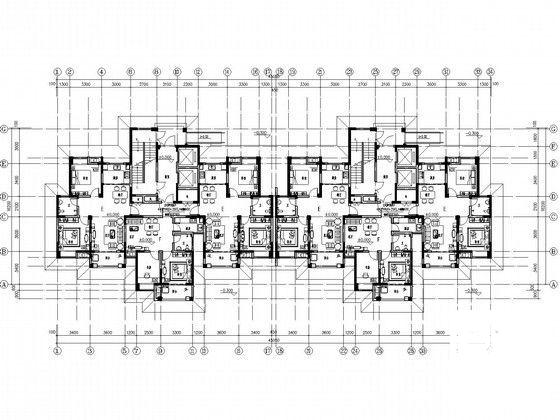

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
