一份21层办公楼空调通风防排烟设计CAD施工图纸

bb5566 · 发表于 2020-2-27 22:11:33

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：36898平方米
建筑地上层数：21层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：双管制,同程式,异程式
送风方式：散流器送风
项目所在地：江苏

附件详情

设计施工说明

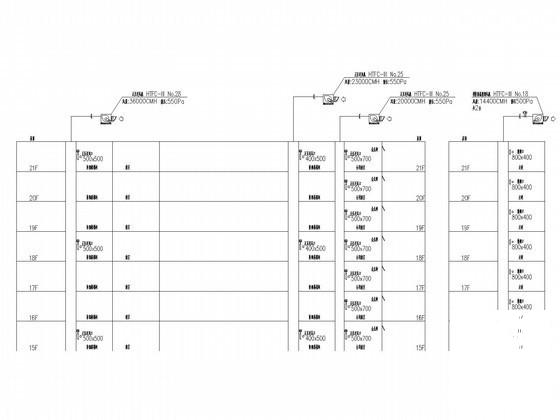

防排烟原理图

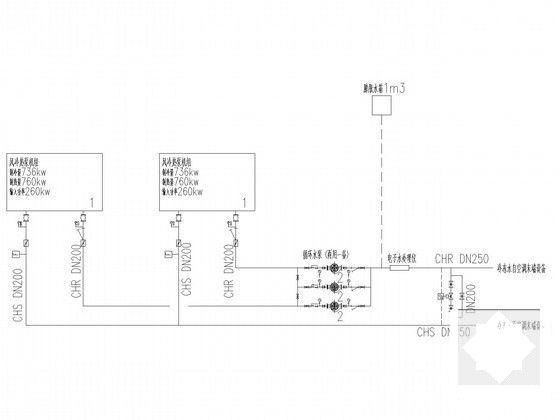

冷热源水系统流程图
主要设备表
图例

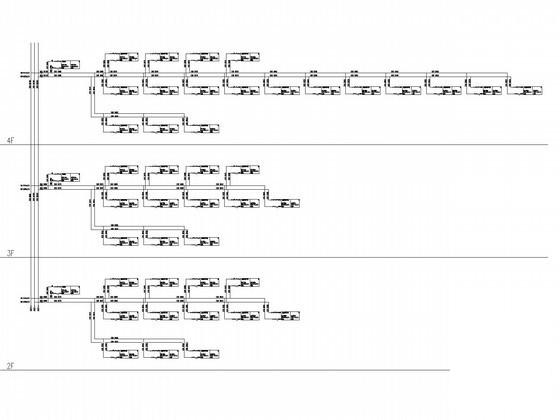

空调末端设备水系统流程图

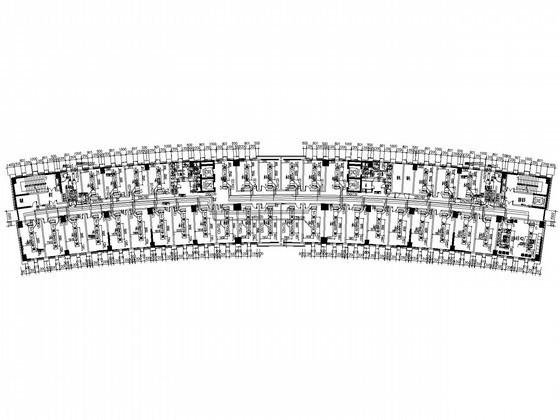

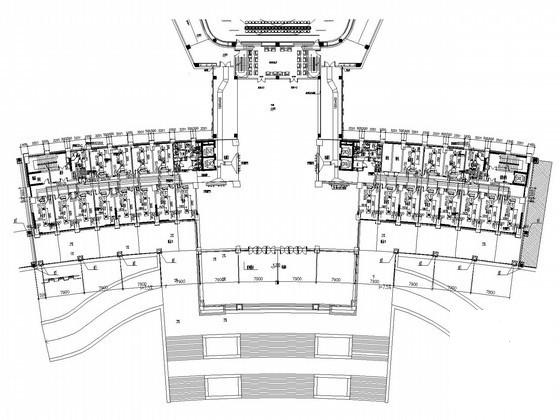

地下层空调通风平面图
......

附件详情

一、项目概要：
总建筑面积:36898平方米，建筑层数:地上21层，地下1层。建筑高度:89.5米......
二、冷热源：
冷热源选用4台制冷量736kw的风冷螺杆式热泵机组,冷冻水进、出水温度为12℃～7℃,配6台流量为125m3/h,扬程为32m的冷冻水循环泵......
三、空调系统：
1.大会议室采用全空气低速送风系统。气流组织上送下侧回。
2.各办公室采用风机盘管加新风系统。新风空调机组采用热回收型。
3.空调系统水采用二管制，竖向同程，水平异程......
四、通风排烟系统：
1.地下层车库设机械排风兼排烟系统，换气次数为6次/时，每个防火分区以不大于2000m2划分防烟分区,。
2.各层卫生间设机械排风,竖向排至屋顶。
3.防烟楼梯间、合用前室设置独立的正压送风系统。在火灾发生时保证合用前室25Pa......

图纸共34张。
