一份6层办公楼采暖通风防排烟设计CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑设计面积：14669.4平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计内容：通风,采暖,防排烟
• 采暖系统：散热器供暖
• 水系统：异程式

附件详情

• 设计施工说明
• 主要设备表
• 标准图例
• 采暖平面图

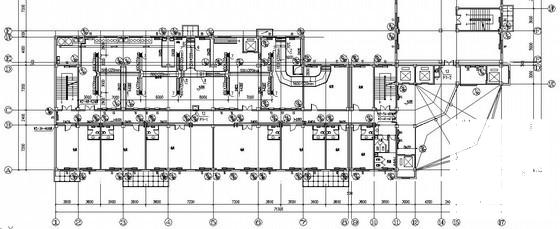

• 通风平面图
• 防排烟平面图

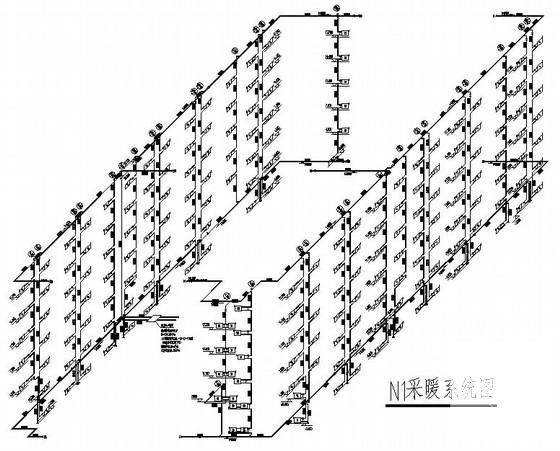

• 采暖系统图
• 通风系统图
• 排烟系统图
• 排烟风机布置平面图

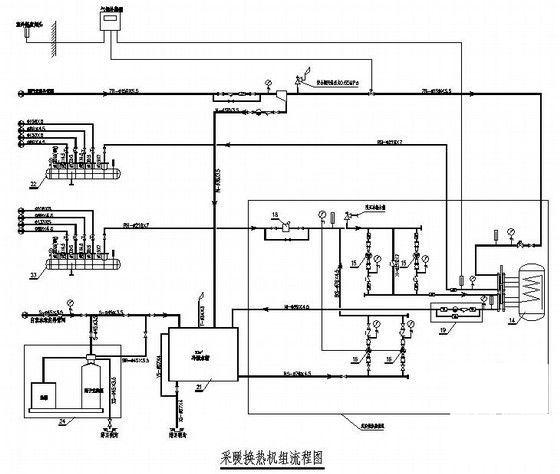

• 采暖换热机组流程图
• 分集水器大样图

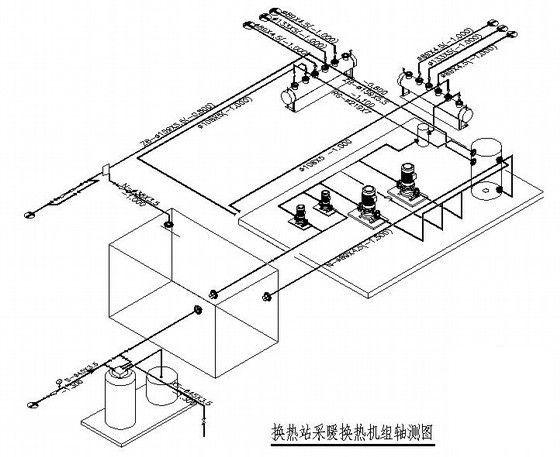

• 换热站采暖换热机组轴测图

附件详情

该项目为某办公楼工程。建筑物为地上六层、地下一层；建筑总高度22.2米。总建筑面积为14669.4平方米。设计内容包括：采暖系统、通风系统、防排烟系统、换热站系统。
一、采暖系统：
1.采暖热源接自本建筑地下室内的换热站，热媒为95/70℃热水，采暖热负荷为866kW，采暖热指标为60W/m2，N1系统循环阻力为24.6KPa，N2系统循环阻力为27.8KPa 。
2.该项目采用上供下回带跨越管单管同程式系统，采暖供水管敷设在6层屋顶处，采暖回水管部分敷设在一层屋顶处，部分敷设在地下室。
3.散热器选用钢制散热器，散热器落地明装。小卫生间内的散热器选用钢制卫浴散热器，散热器底距地面1.2m处挂装。
二、通风系统：
1.标准间卫生间设置带止回阀和过热保护装置的吸顶式排气扇用Φ100铝制或塑料软管引至卫生间的排风竖井上，风管与竖井连接处应做防漏处理。
2.操作间设置了机械排风、自然补风的通风系统，局部排风罩排风系统由厨房工艺承包商配套解决。
3.餐厅内设置了全面排风系统
4.地下室配电室设置了机械排风
5.屋顶的电梯机房设置了机械排风，自然补风。
三、消防排烟系统：

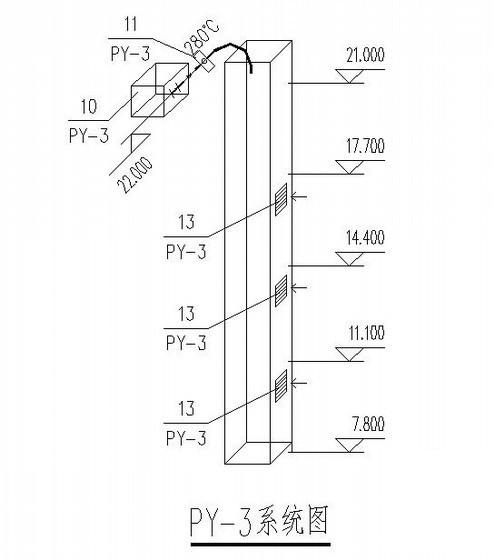

1.该资料将二层内走道分为两个防烟分区，三至五层用挡烟垂壁分为四个防烟分区（一个自然排烟点，三个机械排烟点），六层用挡烟垂壁分为两个防烟分区。共设三个机械排烟系统分别为PY-1、PY-2、PY-3。
2.每台排烟风机负责的机械排烟系统竖向布置。
3.自动挡烟垂壁与消防控制系统联锁，当消防控制中心发出火警信号或直接接收到感烟、感温、感光信号后，挡烟垂壁迅速垂落至吊顶下500mm，形成烟区分割。
四、换热站系统说明：
1.该资料为厂区采暖换热站的设计。总热负荷为3500KW
2.本换热站换热设备选用模块式换热机组，热水循环泵二台（一开一备），补水泵二台（一开一备）。
3.系统定压方式采用变频补水泵定压
.... 图纸共18张。

图5

图6

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-29 20:28:54上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
