一份4层大型体育中心空调通风及防排烟系统设计CAD施工图纸(采暖设计)

[复制链接]

0

主题

0

帖子

1464

积分

超级版主

Rank: 8Rank: 8

积分
1464
发表于 2020-2-26 21:09:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20627平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 水系统:双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

一、项目概要:

该项目位于江苏省,是一个体育中心建筑,由体育馆、体育场以及游泳馆组成。总建筑面积: 20627平方米,地上四层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,空调系统平面布置图,通风系统平面布置图,通风及采暖系统平面布置图,空调及通风系统 平面布置图 ,空调通风机房详图,空调及采暖末端水系统流程图等...

二、空调系统:

1.冷热源:能源中心...

2.风系统:采用全空气低速风管系统,风机盘管加新风系统...

3.水系统:采用二管制异程式系统...

三、通风排烟系统:

1.通风系统:一层变配电间设置机械排风系统,进风采用侧墙百叶自然进风;所有卫生间及淋浴室设置机械排风系统;对吸烟室设置机械排风系统;对地下室设备用房、通道均设置机械送排风系统...

2.防排烟系统:对地下室内走道,设置机械排烟系统,排烟量按最大分区120m-/h.m计算,设置机械补风,补风量不小于排烟量的50%,对训练池及一层平面内走道,设置机械排烟系统,排烟量按60m-/h.m计算,对游泳池、跳水池、戏水池及陆上训练(体积大于17000立方米)设置机械排烟系统,排烟量按照4次每小时计算,机械排烟风机设置于顶部,补风为自然进风;地上房间设置不小于室内面积2%的可开启外窗进行自然排烟...

四、采暖系统:

该项目采暖系统主要用于辅助采暖。分别于游泳池、跳水池及戏水池设置三个异程回路,采用异程双管下供下回供热方式(供回水管布置于预设管沟中)...

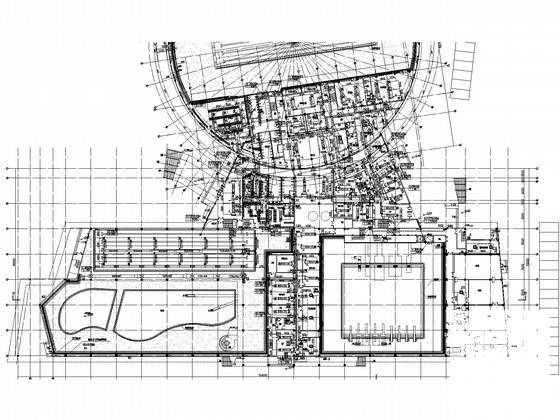

一层通风及采暖系统平面布置图

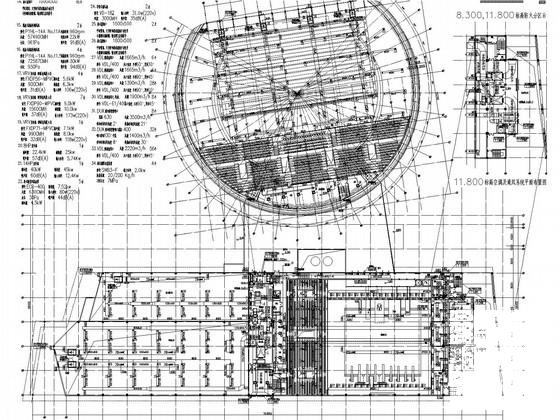

二层空调及通风系统平面布置图

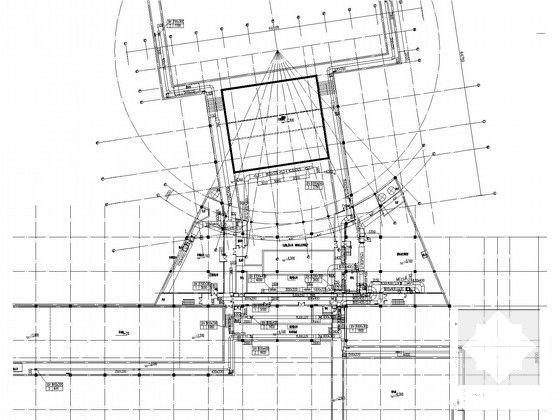

地下一层风系统平面布置图

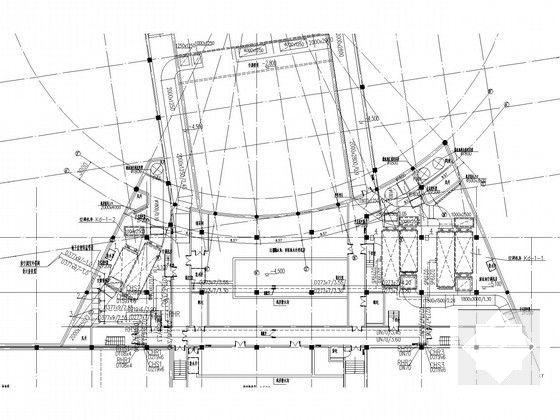

地下一层风系统平面布置图

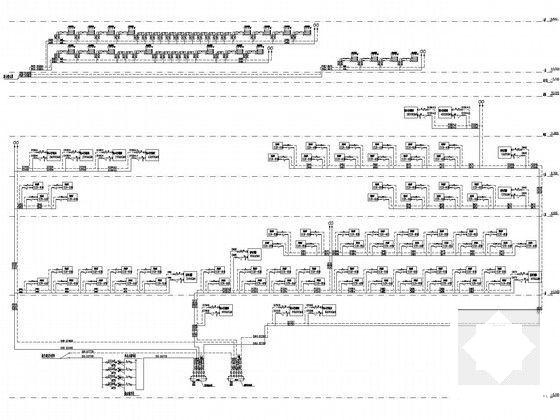

空调及采暖末端水系统流程图

空调及采暖末端水系统流程图

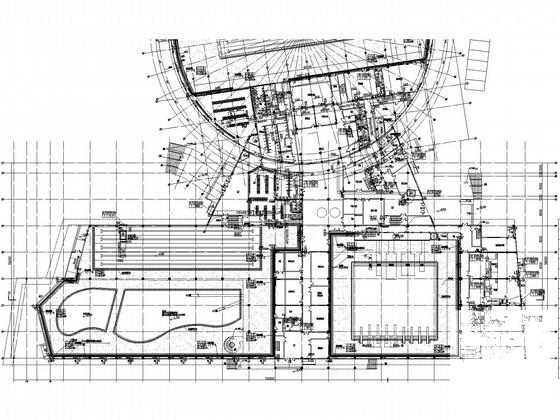

空调系统平面布置图

空调系统平面布置图

三、四空调及通风系统平面布置图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
第 7 张图
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-26 21:09:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11edecwfddeccwdfffedc.rar

3.04 MB

下载  售价: 100 积分    赚积分
