4层大型体育中心空调通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：

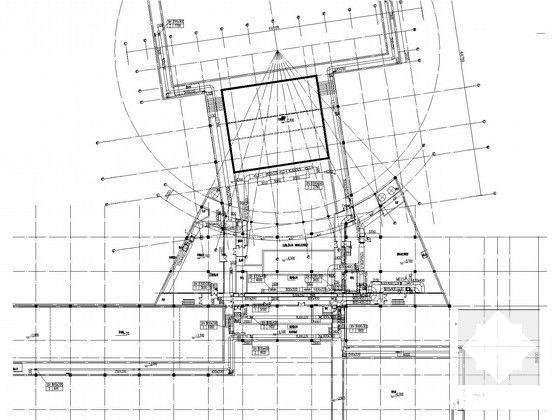

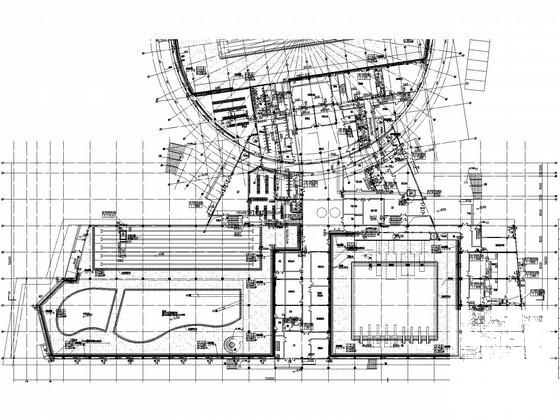

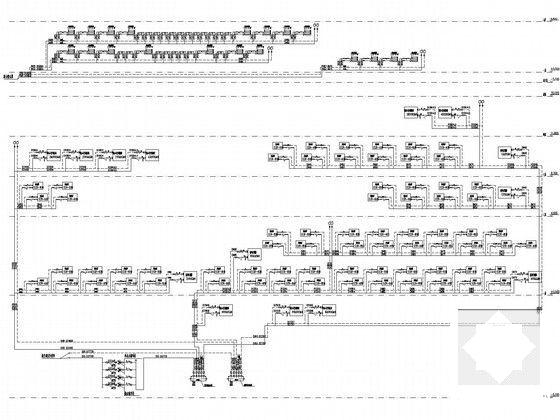

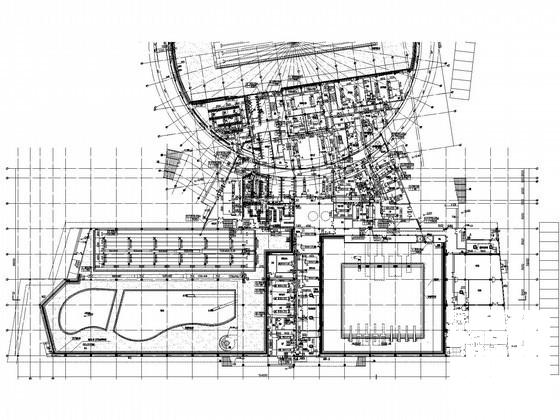

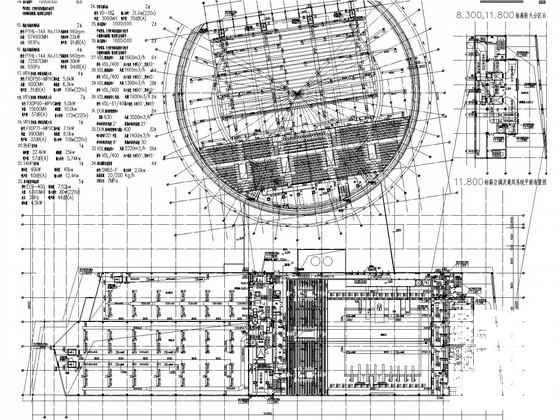

该项目位于江苏省，是一个体育中心建筑，由体育馆、体育场以及游泳馆组成。总建筑面积: 20627平方米，地上四层，地下一层。图纸内容包含设计施工说明，主要设备材料表及图例，空调系统平面布置图，通风系统平面布置图，通风及采暖系统平面布置图，空调及通风系统 平面布置图 ，空调通风机房详图，空调及采暖末端水系统流程图等...

二、空调系统：

1.冷热源：能源中心...

2.风系统：采用全空气低速风管系统，风机盘管加新风系统...

3.水系统：采用二管制异程式系统...

三、通风排烟系统：

1.通风系统：一层变配电间设置机械排风系统，进风采用侧墙百叶自然进风；所有卫生间及淋浴室设置机械排风系统；对吸烟室设置机械排风系统；对地下室设备用房、通道均设置机械送排风系统...

2.防排烟系统：对地下室内走道，设置机械排烟系统，排烟量按最大分区120m-/h.m计算，设置机械补风，补风量不小于排烟量的50%，对训练池及一层平面内走道，设置机械排烟系统，排烟量按60m-/h.m计算，对游泳池、跳水池、戏水池及陆上训练（体积大于17000立方米）设置机械排烟系统，排烟量按照4次每小时计算，机械排烟风机设置于顶部，补风为自然进风；地上房间设置不小于室内面积2％的可开启外窗进行自然排烟...

四、采暖系统：

该项目采暖系统主要用于辅助采暖。分别于游泳池、跳水池及戏水池设置三个异程回路，采用异程双管下供下回供热方式(供回水管布置于预设管沟中)...
