10层大型汽车城及办公楼空调通风防排烟系统设计施工CAD图纸

  • 设计详细说明:无
  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:定风量
  • 项目所在地:上海

附件详情

  • 暖通设计施工说明
  • 空调通风图例
  • 空调设备参数表
  • 暖通风管平面图
  • 暖通水管平面图
  • 暖通平面图
  • ...

附件详情

一、项目概要:
项目位于上海市,为一大型汽车城,地上10层...
二、设计范围:
1.舒适性空调设计。
2.通风设计。
3.消防、防排烟系统的设计...
三、空调系统:
1.大空间区域采用单风管定风量全空气低速空调系统。
2.小空间用房采用风机盘管加独立新风系统...
四、通风系统:
空调系统均配置有机械排风系统。对于采用CO2浓度传感器控制新风量的系统以及过渡季采用变新风量的系统,其排风系统均设有变频调速装置,由室内外压差或新风阀的开度来控制排风量的变化...
五、 消防系统
1.地上部分走道采用自然通风方式的排烟系统。
2防、排烟为自然通风方式的场所采用手动或自动可开启外窗的方式,其开窗面积达到规范的要求...

图纸共21张。

暖通水管平面图

E2水管平面

E2暖通风管平面图

底层暖通水管平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

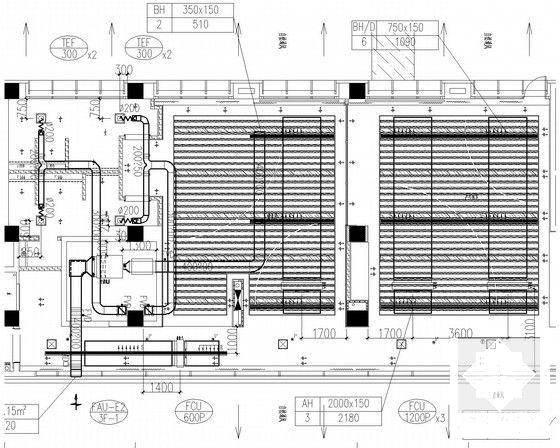

  • 办公楼通风防排烟 - 1
    办公楼通风防排烟 - 1

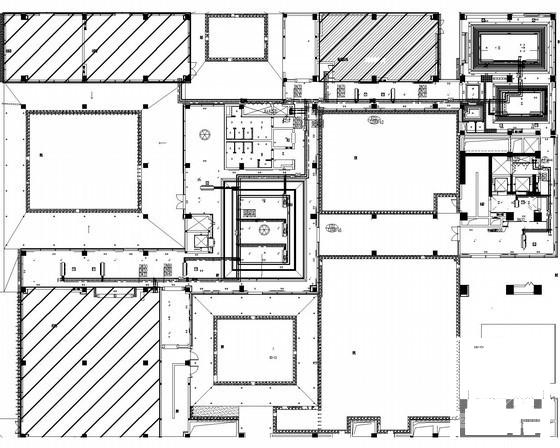

  • 办公楼通风防排烟 - 2
    办公楼通风防排烟 - 2

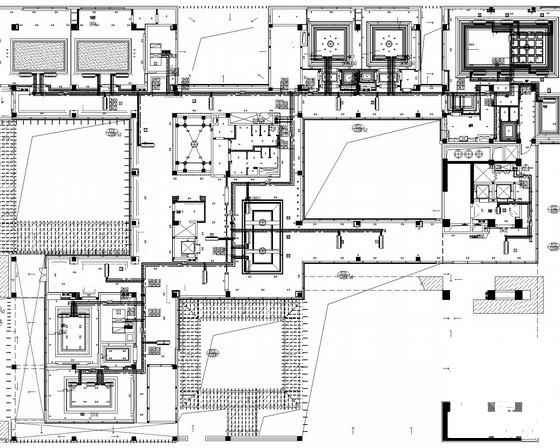

  • 办公楼通风防排烟 - 3
    办公楼通风防排烟 - 3

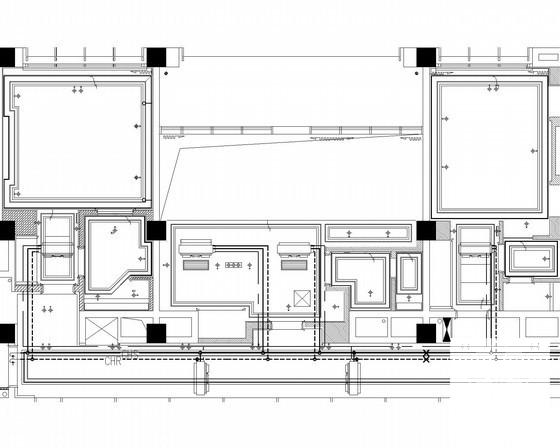

  • 办公楼通风防排烟 - 4
    办公楼通风防排烟 - 4

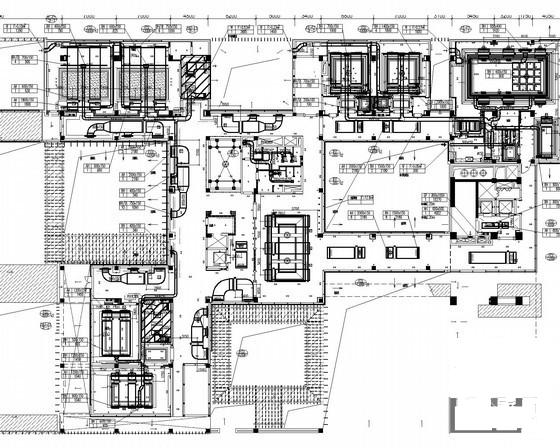

  • 办公楼通风防排烟 - 5
    办公楼通风防排烟 - 5
以上是部分截图,请下载附件后查看完整高清内容
