6层办公楼采暖通风防排烟设计施工CAD大样图

附件详情

该项目为某办公楼工程。建筑物为地上六层、地下一层；建筑总高度22.2米。总建筑面积为14669.4平方米。设计内容包括：采暖系统、通风系统、防排烟系统、换热站系统。
一、采暖系统：
1.采暖热源接自本建筑地下室内的换热站，热媒为95/70℃热水，采暖热负荷为866kW，采暖热指标为60W/m2，N1系统循环阻力为24.6KPa，N2系统循环阻力为27.8KPa 。

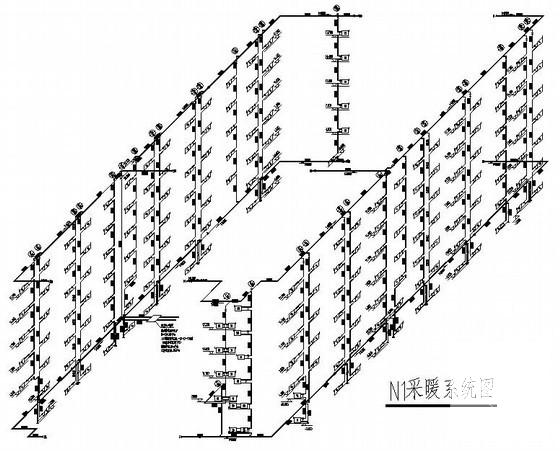

2.该项目采用上供下回带跨越管单管同程式系统，采暖供水管敷设在6层屋顶处，采暖回水管部分敷设在一层屋顶处，部分敷设在地下室。
3.散热器选用钢制散热器，散热器落地明装。小卫生间内的散热器选用钢制卫浴散热器，散热器底距地面1.2m处挂装。

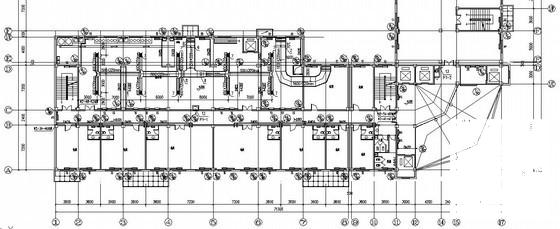

二、通风系统：
1.标准间卫生间设置带止回阀和过热保护装置的吸顶式排气扇用Φ100铝制或塑料软管引至卫生间的排风竖井上，风管与竖井连接处应做防漏处理。
2.操作间设置了机械排风、自然补风的通风系统，局部排风罩排风系统由厨房工艺承包商配套解决。
3.餐厅内设置了全面排风系统
4.地下室配电室设置了机械排风
5.屋顶的电梯机房设置了机械排风，自然补风。
三、消防排烟系统：

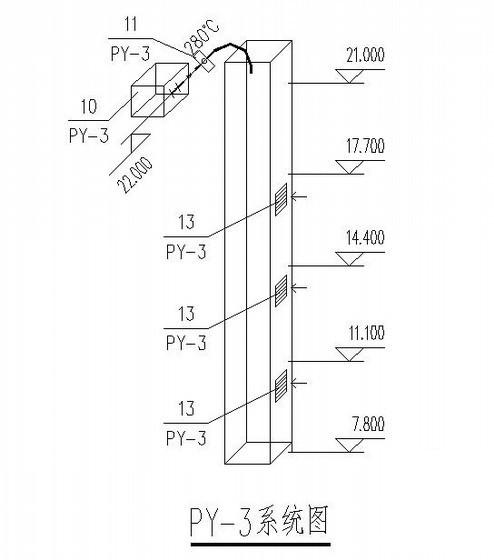

1.该资料将二层内走道分为两个防烟分区，三至五层用挡烟垂壁分为四个防烟分区（一个自然排烟点，三个机械排烟点），六层用挡烟垂壁分为两个防烟分区。共设三个机械排烟系统分别为PY-1、PY-2、PY-3。
2.每台排烟风机负责的机械排烟系统竖向布置。
3.自动挡烟垂壁与消防控制系统联锁，当消防控制中心发出火警信号或直接接收到感烟、感温、感光信号后，挡烟垂壁迅速垂落至吊顶下500mm，形成烟区分割。
四、换热站系统说明：
1.该资料为厂区采暖换热站的设计。总热负荷为3500KW

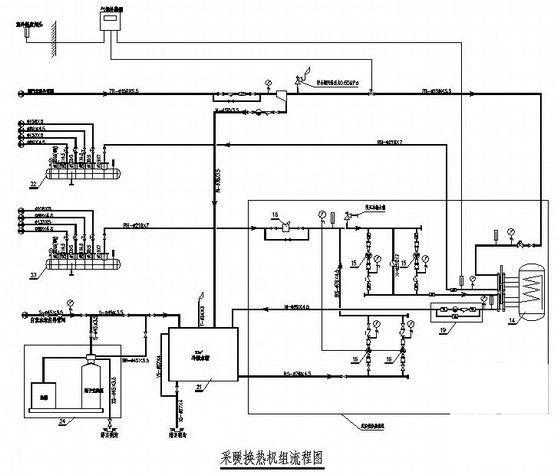

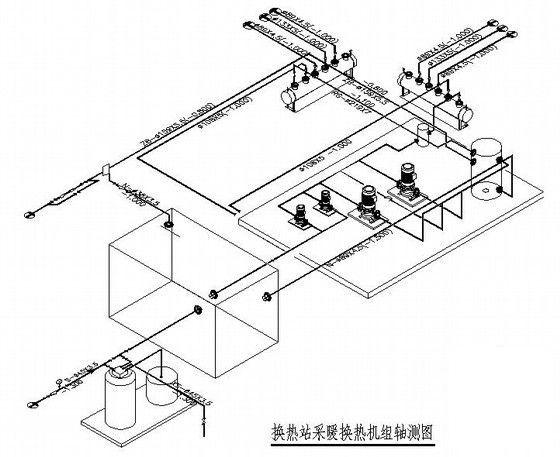

2.本换热站换热设备选用模块式换热机组，热水循环泵二台（一开一备），补水泵二台（一开一备）。
3.系统定压方式采用变频补水泵定压
.... 图纸共18张。
