高层住宅项目采暖通风及防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
地上24层，地下一层储藏室，每个单体建筑面积16903.54m2...

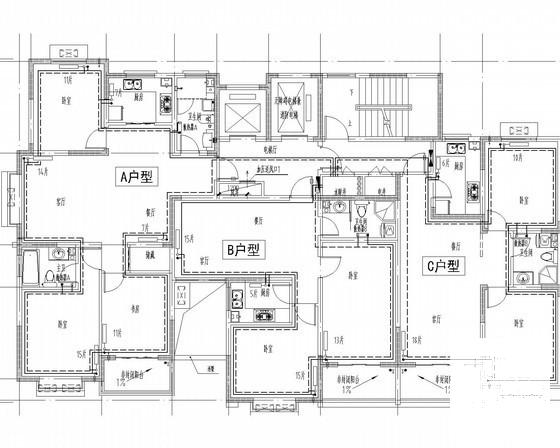

二、采暖系统：
1.该项目采暖供回水由小区换热站提供，供回水温度80/60°C，采暖系统的定压及补水由换热站解决。

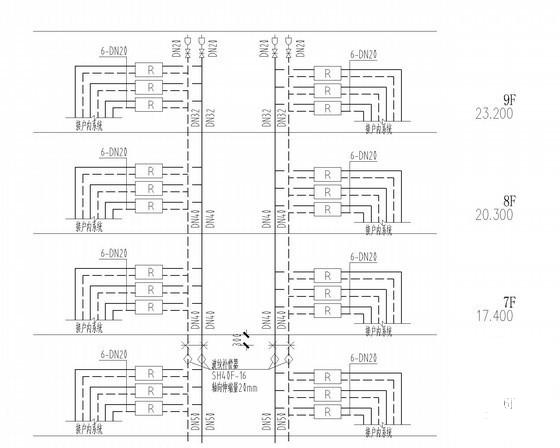

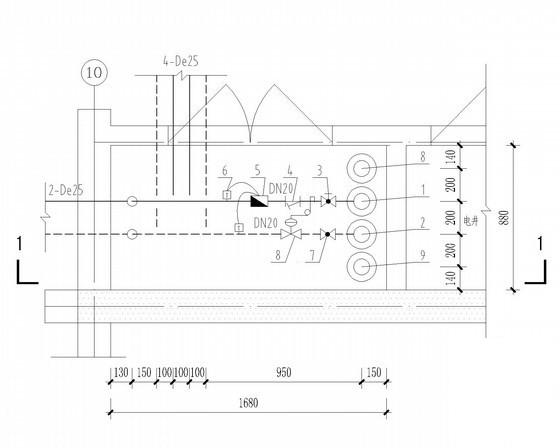

2.采暖系统采用共用立管的分户独立系统， 分户计量 控制；室内采用下供下回式双管同程系统。
3.采暖系统采用共用立管的分户独立系统，一户一表，分户计量控制；室内采用下供下回式双管同程系统...
三、通风系统：
1.住宅卫生间排风量按不小于5次/h计算，风量90m3/h，功率18W。
2.屋顶电梯机房按不小于11次/h换气次数考虑进行机械排风，设置橱窗换气扇...
四、防排烟系统：

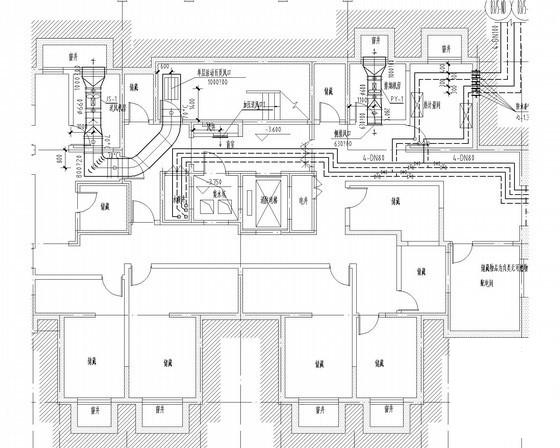

1.对地下一层不满足自然排烟条件的内走道设置机械排烟，自然补风。
2.长度不超过60米的内走道可开启外窗面积不应小于走道面积的2%。

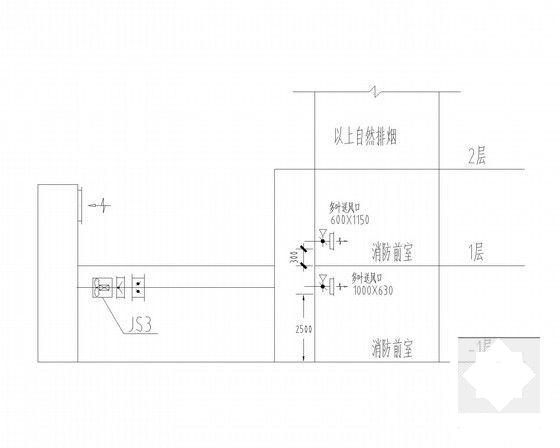

3.防烟楼梯间前室、消防电梯间前室可开启外窗面积不应小于2.0m2...

图纸共35张。
