高层住宅商住楼采暖通风及防排烟系统设计CAD施工图纸（负荷计算）

kkll9988 · 发表于 2020-2-28 21:16:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计面积：92632.02平方米
图纸设计深度：施工图
设计年代：近代
设计内容：通风,采暖,防排烟,冷热源
水系统：双管制
项目所在地：山东

附件详情

一、项目概要：
总建筑面积:92632.02m ,其中地上建筑面积80988.06m ,地下建筑面积11643.96m ...
二、冷热源：
采暖热媒：该项目所有住宅部分均采用地板辐射供暖系统，采暖热媒为低温热水，供水温度为50°C，回水温度为40°C...
三、采暖系统：

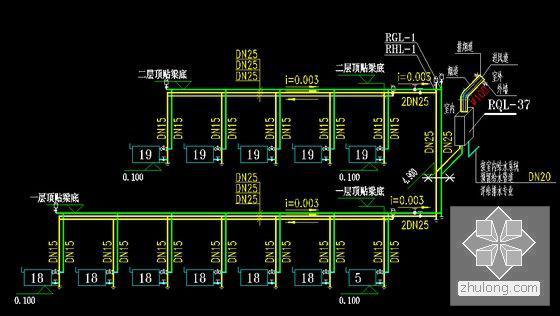

1.商业网点采暖系统形式：立管采用双管异程式，每层干管系统采用双管上供上回同程式。

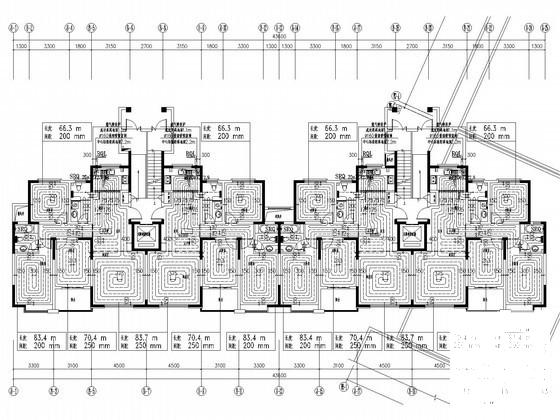

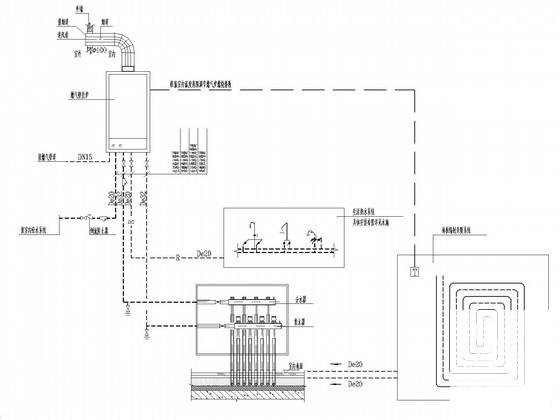

2.住宅低温热水地板辐射供暖系统，户内客厅处设置红外线温度感应面板。
3.商业网点散热器供暖系统...
四、通风排烟系统：
1.住宅厨房、卫生间使用子母变压式风道，风道带防火型导流式金属止回排气阀,排油烟机、多功能通风器应选用带止回阀产品。
2.商业网点卫生间均采用机械排风系统排风，通过排气扇将室内污浊空气排至室外，并通过门窗缝隙自然补风，排风量按10次/h计算......

图纸共27张。
