高层住宅改造楼通风防排烟系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑设计面积:111775.14平方米
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 参考图纸:31张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:四川

附件详情

一、项目概要:
该项目为棚户区改造工程。建设规模:总建筑面积为111775.14平方米,17层高层住宅....
二、通风系统:
1.生活水箱间、生活水泵房设机械排风及机械送风系统。
2.变配电房设机械排风系统,该系统兼作变配电房气体灭火后排废气;设送风系统机械送风。
3.公共卫生间、电梯机房及垃圾间等均分别设置机械排风...
三、防排烟系统:
1.地下汽车库设机械排烟系统。
2.地下一层防烟楼梯间及合用前室均设机械加压送风防烟系统。
3.地下汽车库排烟系统排烟量按6次/h的换气次数计算...

图纸共31张。

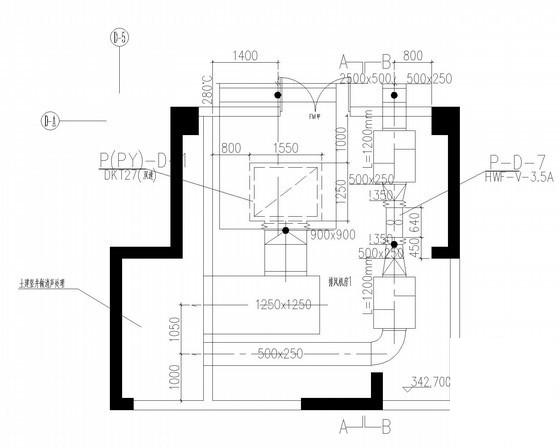

机房平面图

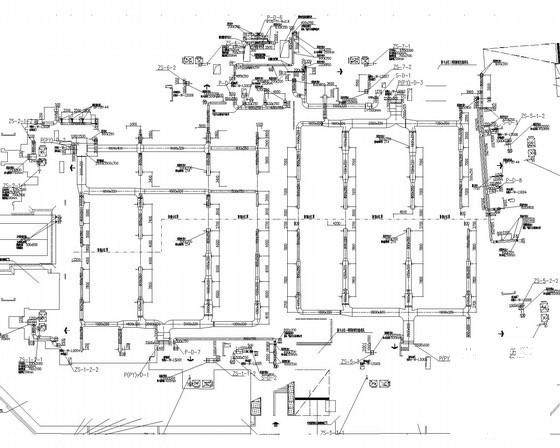

通风平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

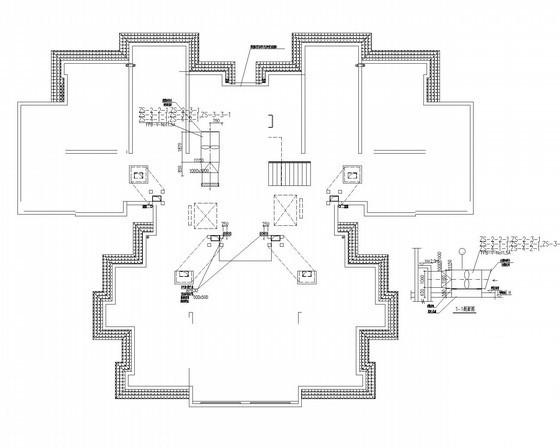

  • 改造施工设计图纸 - 1
    改造施工设计图纸 - 1
  • 改造施工设计图纸 - 2
    改造施工设计图纸 - 2
  • 改造施工设计图纸 - 3
    改造施工设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
