高层商住楼通风防排烟系统设计施工CAD图纸

附件详情

一、项目概况：
该项目位于安徽省，由高层住宅楼、综合楼及配套商业组成。建筑层数：地下2层，最高地上：28层，屋顶为平屋面，建筑最高高度为78.75米，属一类高层建筑。
二、设计内容
本施工图设计内容为该工程地下室及地上部分通风及防排烟设计。

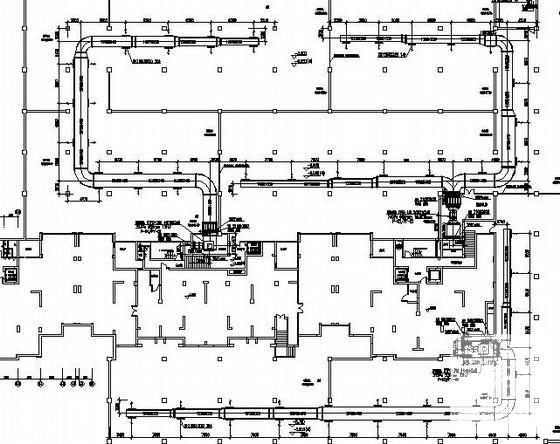

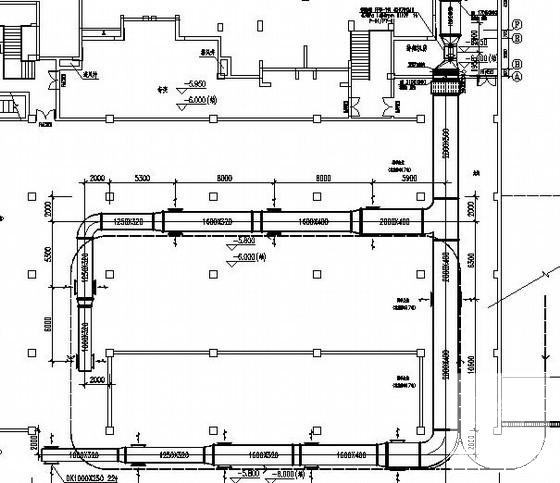

1.地下室汽车库设机械排风系统,排风量按6次/小时计算,汽车坡道自然补风......

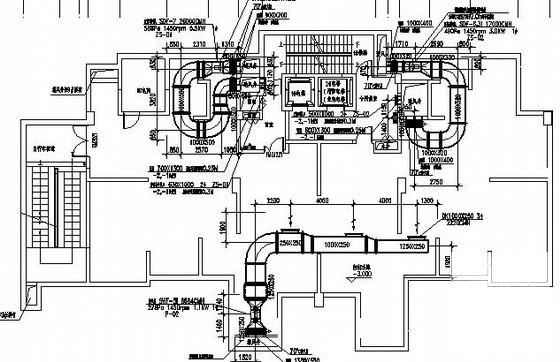

2.工程长度超过20米的内走道和虽有自然排烟口但长度超过60米的内走道均设计机械排烟系统，负担二个防烟分区以上的风机排烟量按120m3/m2.h计算，排烟风机设在地下室排烟机房内，采用外窗自然补风,补风量不小于排烟量的50%。
3.按照防火分区划分防烟分区，采用在顶棚下凸出大于500mm的不燃材料作为挡烟垂壁。
4.所有排烟口距该防烟分区最远点之间的水平距离均不超过30ｍ。
5.穿越变形缝的两侧风管上和风管跨越防火分区风管上均设防火阀......


，共90张图纸。
