商住楼通风防排烟系统设计施工CAD原理图

附件详情

一、项目概要：
建筑高度为78.20米，地下一层，为自行车库;地上共二十六层，其中一层为商业，二层至二十六层为住宅...
二、通风系统：
1.地下自行车库设置机械通风系统，换气次数4次/h，采用自行车道自然补风;商铺卫生间换气次数10次/h。
2.电梯机房设置机械通风系统，风量每台电梯风量不小于1000m/h,并设1.5P分体空调...
三、排烟系统：
1.该项目防烟楼梯间为剪刀楼梯间，且前室为三合一前室，因此两个楼梯间分别设置机械加压送风系统，合用前室采用自然排烟。
2.送风系统分别维持防烟楼梯间40~50Pa...

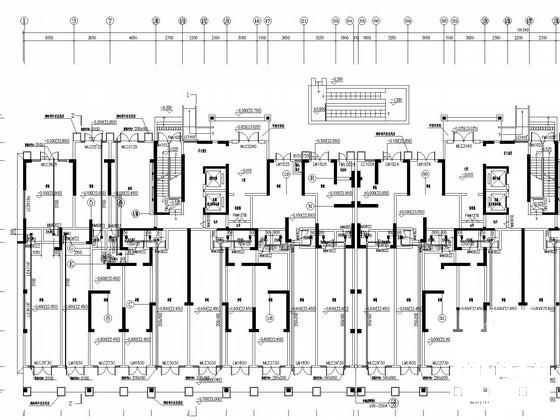

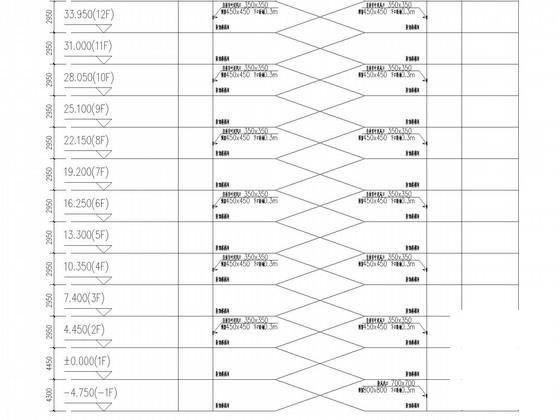

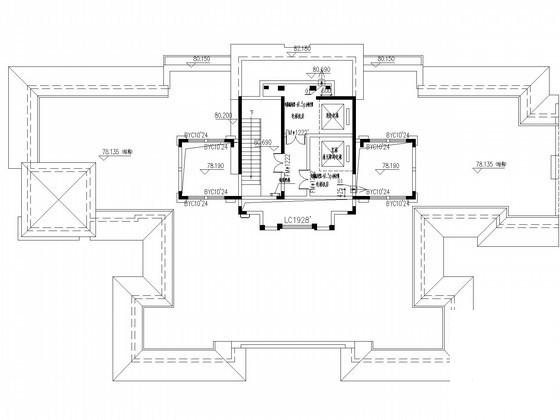

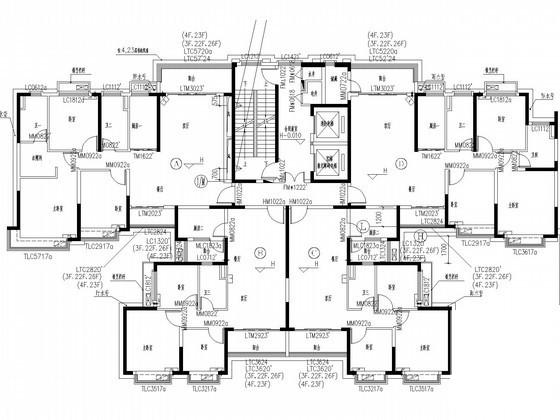

图纸共6张。
