小高层商住楼通风防排烟系统设计施工CAD图纸

附件详情

一、项目概要：
总建筑面积为13579.0平方米，其中地下一层和一、二层为地下汽车库和商铺，3层以上为住宅....
二、、通风系统：
1.柴油发电机房采用气体灭火方式，发电机房（含冷却空气，空气燃烧，消声减噪灭火密闭等）工艺通风。
2.储油间的油箱应密闭且应设置通向室外的通气管，通气管应设置带阻火器的呼吸阀...
三、防排烟系统：
1.5~7#楼梯间满足自然排烟，每五层开启外窗有效面积大于2个平方。
2.5#楼合用前室每层有3个平方开启外窗，自然排烟。
3.地下室汽车库排烟系统与平时通风系统分别设置。排烟量按6计算，补风量不小于排烟量50%...

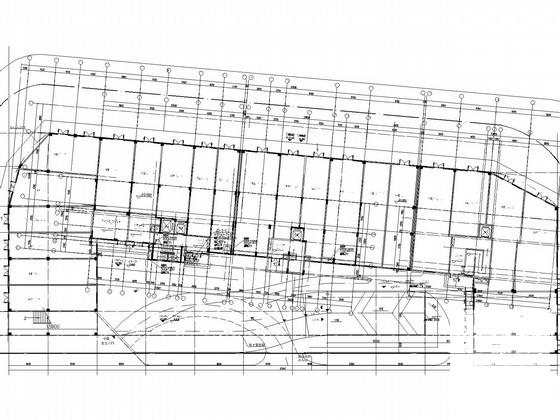

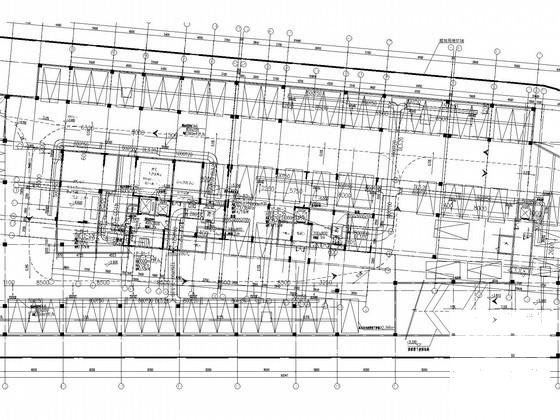

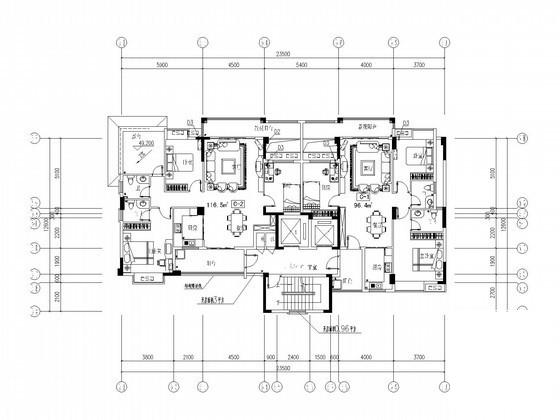

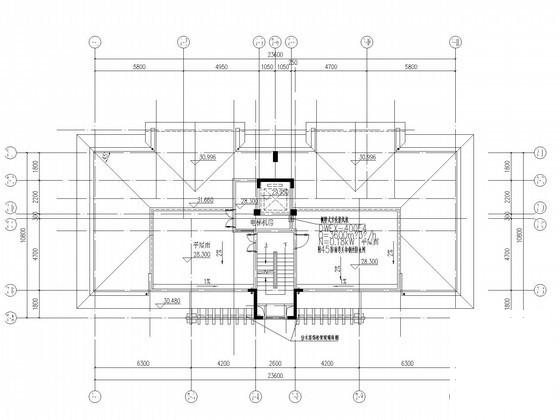

图纸共6张。
