18层住宅楼通风及防排烟系统暖通施工CAD图纸

附件详情

一、项目概况：
资料内容共含4栋住宅楼及特大型停车库。住宅楼建筑面积约为75000m2，住宅建筑高度为54.90m，地上18层，地下1层。车库总建筑面积16450.65m2,其中非机动车库面积为2211.5m2，非机动车库位于8、9栋半地下室，该项目等级为一级，设计正常使用年限为50年，地下一层。
本施工图设计内容主要为子项住宅楼的通风及防排烟系统设计。燃气系统由专业燃气公司进行设计。住户内部的通风及空调设备由用户自行购买。
二、通风排烟系统设计说明
1.住宅楼通风排烟系统

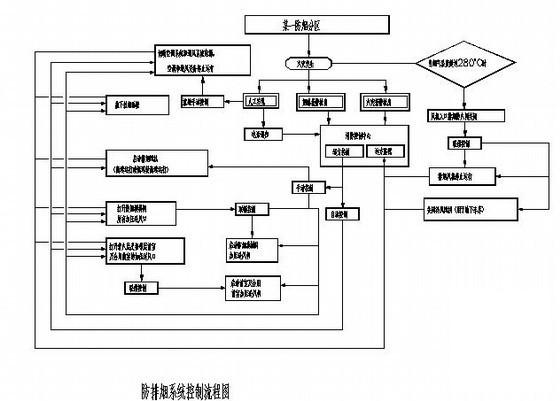

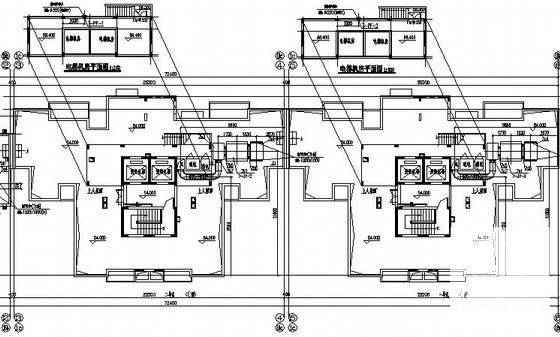

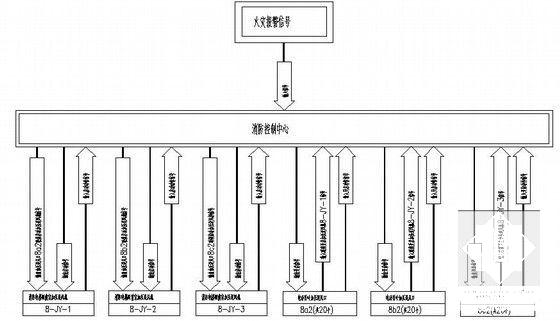

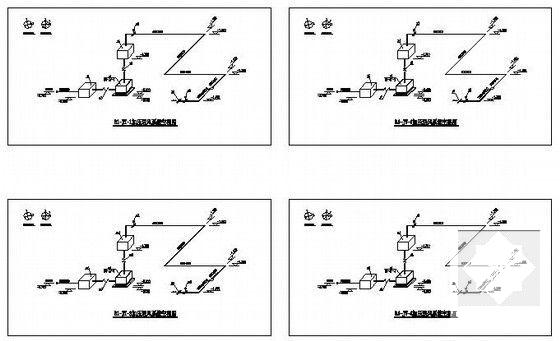

该项目B户型封闭楼梯间满足自然排烟条件；消防电梯间前室不满足自然排烟条件，故设置机械加压送风系统，加压送风机位于屋面上；C户型防烟楼梯间防烟楼梯间及合用前室均不满足自然排烟条件，故分别设置机械加压送风系统，合用前室加压送风机位于屋面上，合用前室加压送风机位于电梯机房屋面上。
该项目电梯机房设置玻璃钢轴流通风机进行排风，换气次数为10次/h。

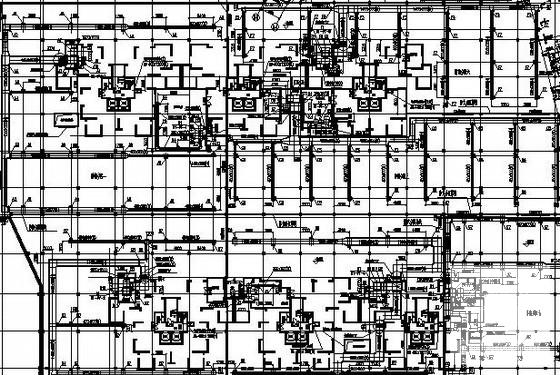

2.地下车库防排烟系统设计
地下车库为一层，按防火分区设置机械排烟系统，并兼做平时排风系统。由于8、9栋半地下自行车库不满足自然排烟条件，故设置机械排烟系统，每个非机动车库划分区为两个防烟分区，防烟分区面积均不超过500平方米，防烟分区采用顶棚下突出不小于500mm的梁来划分。其余防烟楼梯间、消防电梯间前室及合用前室均不满足自然排烟条件，故分别设置机械加压送风系统。

防烟楼梯间地上和地下分别设置独立的加压送风系统......

，图纸共44张。
