附件设计说明:有
-
建筑类别:住宅
-
建筑高度类型:超高层建筑
-
建筑设计面积:36586平方米
-
建筑地上层数:42层
-
图纸设计深度:施工图
-
参考图纸:36张
-
设计年代:近代
-
设计内容:空调,通风,采暖,防排烟
-
冷热源:空气调节器
-
空调系统:空气-水系统,制冷剂系统
-
采暖系统:热水辐射
-
水系统:异程式
-
送风方式:散流器送风
-
项目所在地:辽宁
附件详情
-
采暖设计说明
-
1层采暖平面图
-
设备层采暖干管平面图
-
4-12层采暖平面图
-
13-22层采暖平面图
-
...
-
采暖系统原理图
-
通风及防排烟设计说明
-
1层防排烟平面图
-
2层防排烟平面图
-
3层防排烟平面图
-
设备层防排烟平面图
-
4-23层防烟风口平面图
-
25-42层防烟风口平面图
-
...
-
防排烟系统原理图
-
室外机混凝土基础大样图
-
空调风平面图
-
空调水平面图
-
室外机基础平剖面图
-
风管机安装大样图
-
空调系统原理图
-
大样图
-
...
附件详情
一、项目概要:
建筑物地上42层、为超高层公寓住宅楼,地上1F~3F为公建,其建筑面积为4877m2.4F~42F为公寓住宅,其建筑面积为36586m2...
二、采暖系统:
1.竖向干管为异程式。

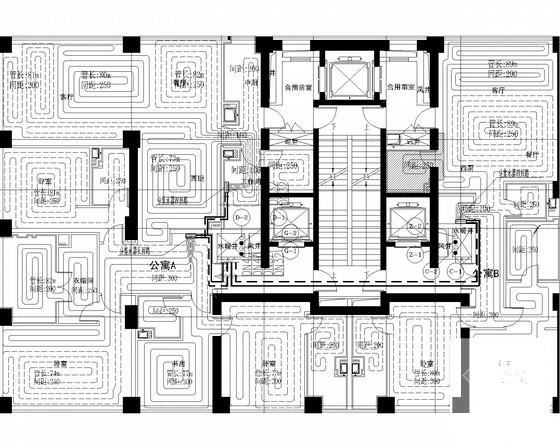

2.采用低温地板辐射供暖系统,热媒为60/50℃热水。
3.1~12层为低区,13~22层为中区,23~42层为高区...
三、空调系统:
1.采用风机盘管与新风系统。公寓部分采用变频多联式中央空调系统。
2.裙房商铺采用风机盘管(FCU)加新风系统...
图纸共36张。

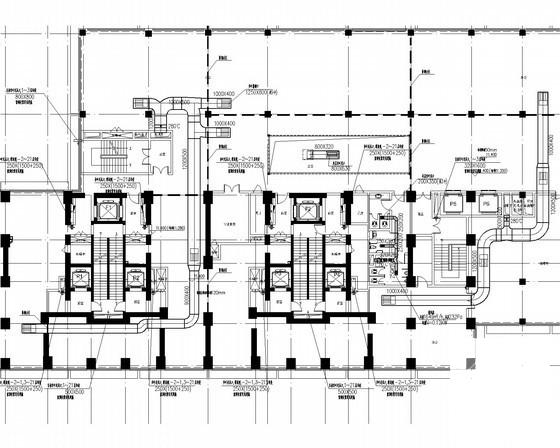

防排烟平面图
采暖系统原理图
空调水平面图

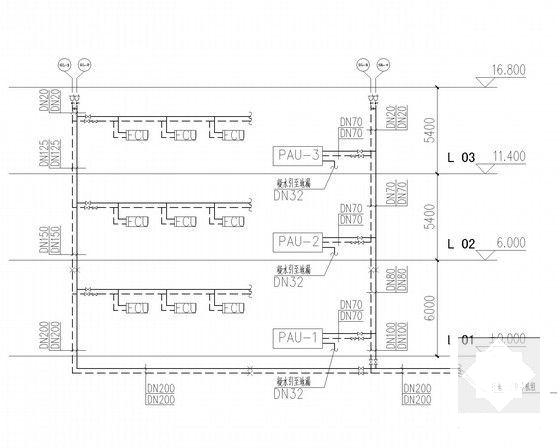

空调水系统原理图
通风平面图
屋顶防烟平面图

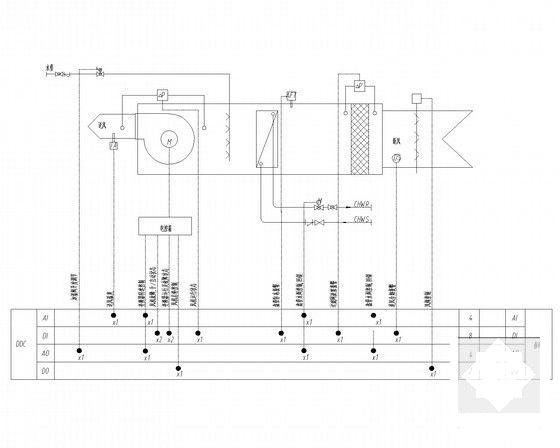

新风处理机组控制系统原理图
空调风平面图
第 1 张图
第 2 张图
第 3 张图
第 4 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
