一份多层商务酒店空调通风及防排烟系统设计CAD施工图纸（大院出品）(螺杆式风冷热泵)

uuyy88 · 发表于 2020-2-29 10:01:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：酒店
建筑高度类型：多层建筑
建筑设计面积：14773.5平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组,空气调节器
空调系统：全空气系统,空气-水系统
水系统：定流量,变流量,双管制,异程式
送风方式：散流器送风
项目所在地：上海

附件详情

一、项目概要：

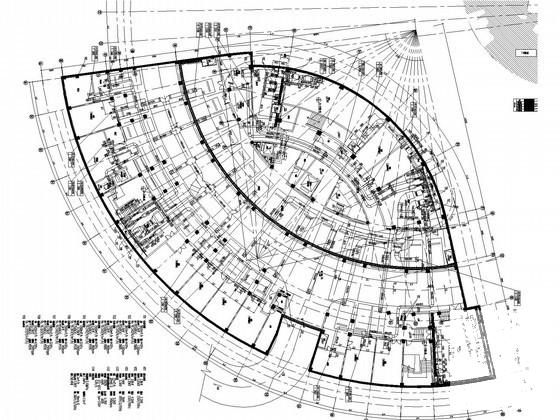

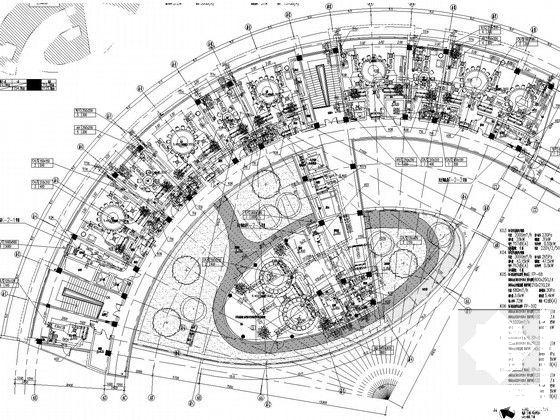

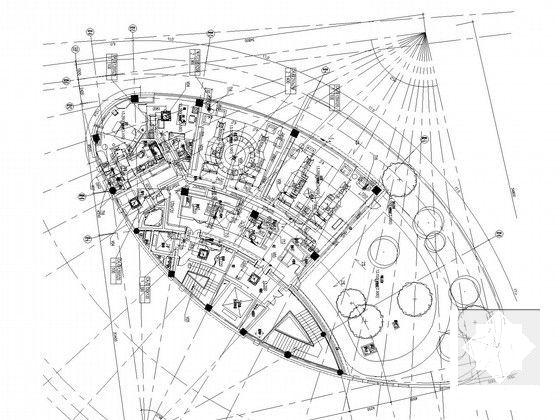

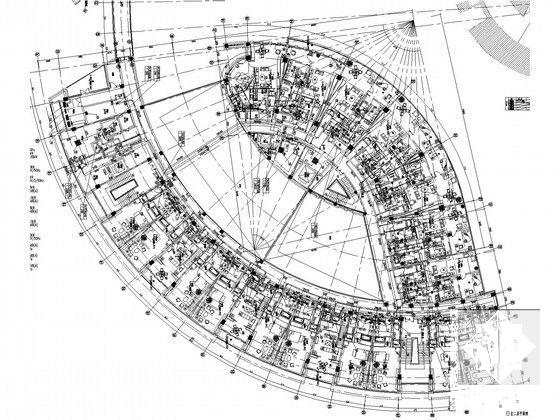

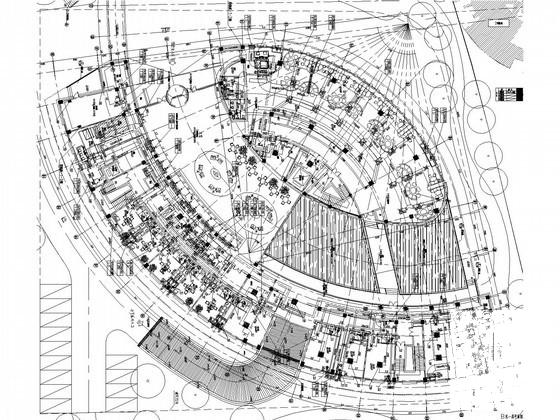

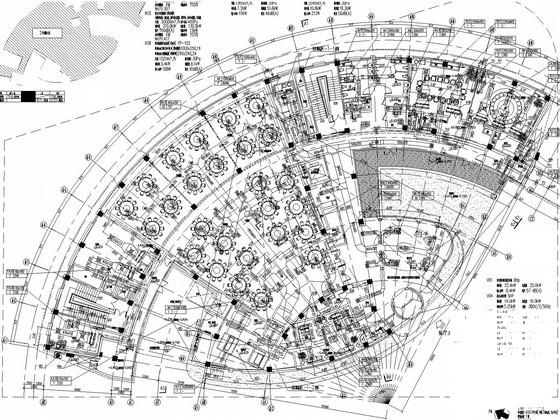

该项目为上海市一商务酒店建筑，总建筑面积: 14773.5平方米，其中:地上建筑面积 10595.5平方米，地下建筑面积 4178平方米，地上四层，地下一层。图纸内容包含设计施工说明，主要设备材料表及图例，通风空调系统平面布置图，空调机房平剖面详图，排烟系统图，空调水系统流程图，通风空调系统剖面详图等...

二、空调系统：

1.冷热源：螺杆式风冷热泵机组，变冷媒多联空调系统，直接蒸发式分体空调机组...

2.风系统：采用风机盘管加独立新风系统，一次回风的全空气空调系统...

3.水系统：采用机械循环二管制异程式系统，冷、热源侧水系统采用定流量系统，负荷侧水系统采用变流量系统...

三、通风排烟系统：

1.通风系统：A区建筑地下室消防水泵房、空调水泵房、进线间、移动机房设置机械通风系统，通风量为2400m-/h。A区建筑地下室变电所设置机械通风系统，排风量为7000m-/h的柜式离心风机，送排风机设置在变电所内。楼内的会议室、包间、餐厅、vip包间、接待室等均设置机械排风，通过设置在房间吊顶内的排气扇或直流离心风机将排气排至室外...

2.防排烟系统：在主楼发生火灾时，靠外墙的楼梯间采用自然排烟的方式，由建筑专业设置符合要求的排烟窗。对内走道均设置机械排烟系统，由于公共房间内均设有喷淋装置，内走廊单个防烟分区排烟量应按13000m-/h；各内走道排烟系统均选用1台16000m-/h的混流式排烟风机，共2台，风机设置在屋顶。所有靠外窗的房间、走道由建筑专业设置满足自然排烟要求的排烟窗，排烟窗面积不小于该房间面积的2%...
