一份5层教育科技中心空调通风及防排烟系统设计CAD施工图纸（大院出品）

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育,科研
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：35张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,冷热源,机房
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：湖北

附件详情

一、项目概要：

该项目为湖北一教育科技中心。图纸内容包含设计施工说明，主要设备材料表及图例，空调通风平面图 ，空调机房大样图，防排烟系统原理图，变冷媒流量空调系统原理图等...

二、空调系统：变冷媒流量多联空调系统、风冷热泵型屋顶式空调机组，分体空调...

三、通风排烟系统：

1.通风系统：本楼的卫生间设有可开启外窗，进行自然通风换气，本实验楼通风系统为机械排风、自然补风...

2.防排烟系统：靠外墙的楼梯间，设置符合要求的可开启外窗，采用自然方式防烟。设有符合要求可开启外窗的房间也采用自然方式排烟...

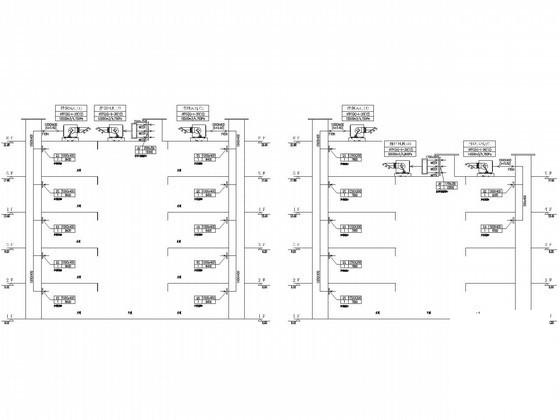

防排烟系统原理图

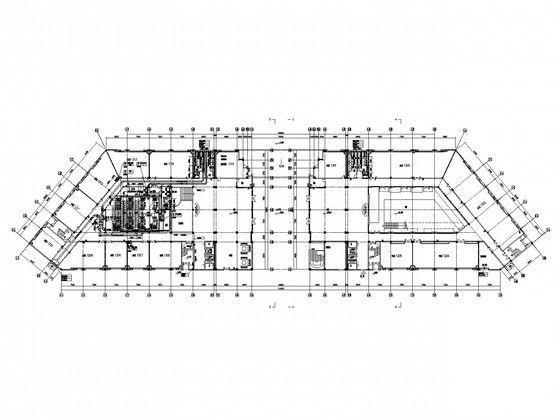

三区一层空调通风平面图

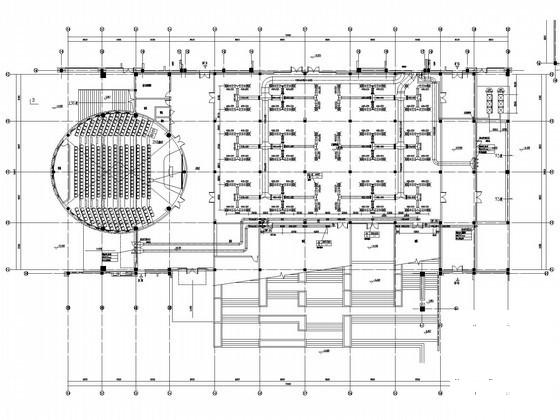

一区一层空调通风平面图

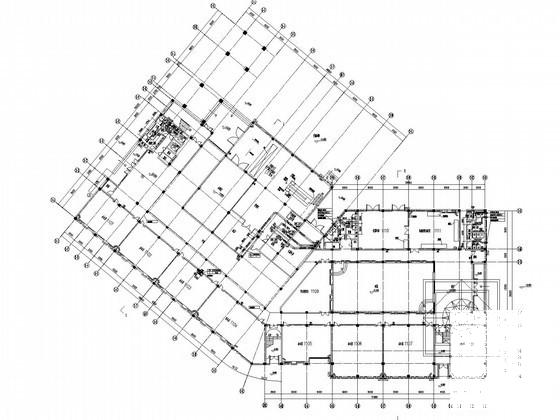

一区五层空调通风平面图

四区五层空调通风平面图

空调机房平面大样图

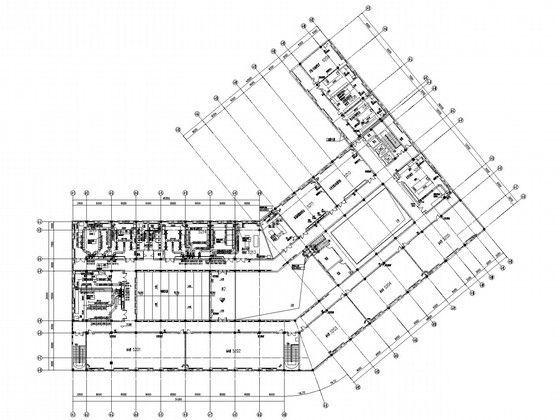

三区四层空调通风平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-27 09:18:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
